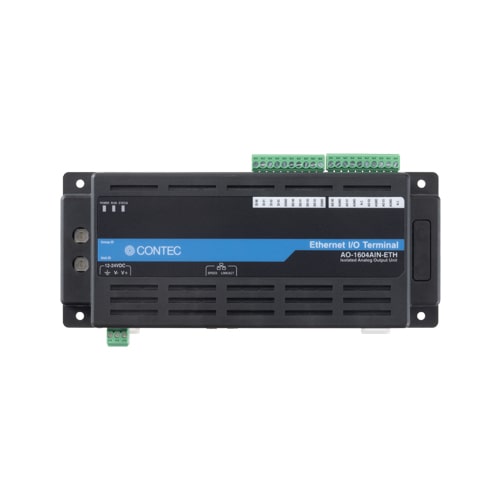

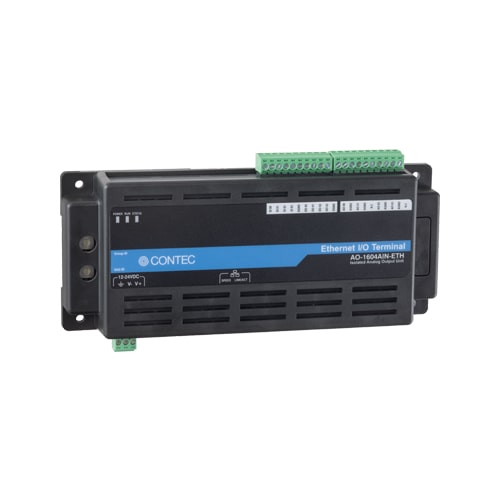

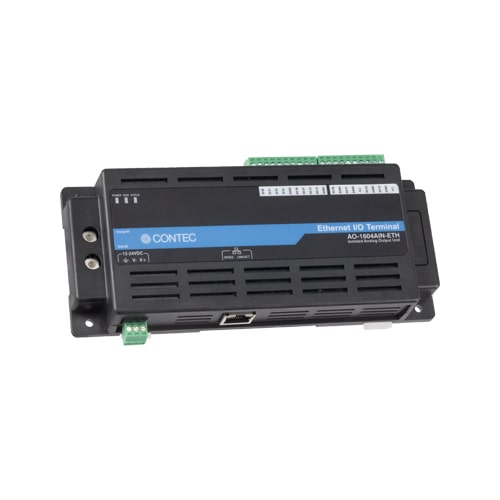

AO-1604AIN-ETH アナログ出力ユニット Ethernet対応 絶縁型(0-20mA 電流出力) - Nシリーズ

  • 標準保証1年
  • 延長保証最長6年
  • 高精度アナログ出力(電流出力)4ch, デジタル入出力各4 点搭載
  • 各種トリガ条件、クロックによるジェネレーティングが可能
  • デジタルアイソレータによるバス絶縁、デジタル出力にオープンコレクタ出力を採用
  • 12 - 24VDCのワイドレンジ電源に対応
  • Windows/Linux に対応したデバイスドライバを用意
  • ソフトウェアによる校正機能を搭載
  • 延長保証サービスは日本国内でのみご利用いただけます。

概要・特長

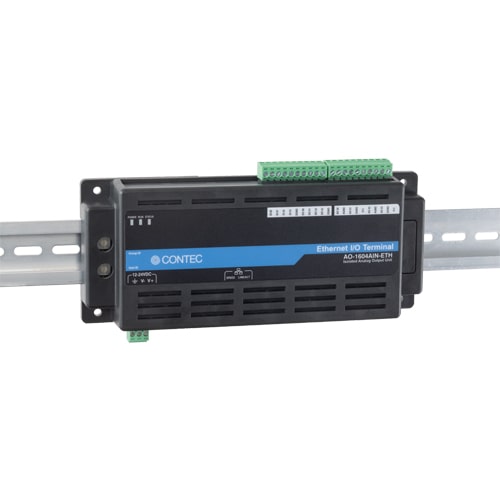

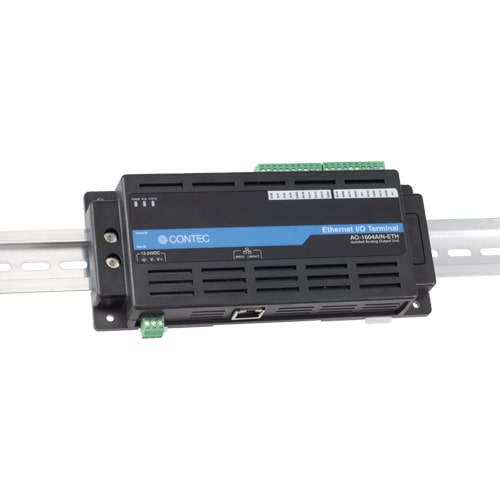

本製品は、アナログ出力機能を搭載したEthernet対応のユニットです。設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。Windows/Linux に対応したデバイスドライバを用意しています。4chの16bit アナログ出力とデジタル入出力(各4点)を搭載し、これら機能とパソコン間を絶縁したタイプです。アナログ出力レンジは電流出力0-20mAに対応しています。

  • 高精度アナログ出力(電流出力)4ch, デジタル入出力各4 点搭載
    • アナログ出力(20μsec, 16bit, 4ch)、デジタル入出力(入力:TTLレベル4 点、出力:オープンコレクタ4 点)を搭載しています。アナログ出力は、電流出力0~20mA に対応しています。
  • 各種トリガ条件、クロックによるジェネレーティングが可能
    • ジェネレーティングの開始・終了は、ソフトウェア、外部(外部から入力した制御信号のタイミング)の各種トリガにより行えます。ジェネレーティング周期は、内部クロック(ボードに搭載されている高精度タイマ)、外部クロック(外部から入力した制御信号)から選択できます。
  • デジタルアイソレータによるバス絶縁、デジタル出力にオープンコレクタ出力を採用
    • デジタルアイソレータによりアナログ入力およびデジタル入出力とパソコン本体を絶縁しているため、パソコン本体への耐ノイズ性を向上させています。デジタル出力にオープンコレクタ出力を採用することにより、外部装置側の電源によってTTLや12-24V 電源での出力が可能になります。
  • 12 - 24VDCのワイドレンジ電源に対応
    • 12 - 24VDC のワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。また、電源コネクタにフレームグランド(FG)端子を装備しています。
  • Windows/Linux に対応したデバイスドライバを用意
    • 当社Web サイトで提供しているデバイスドライバAPI-TOOLを使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
  • ソフトウェアによる校正機能を搭載
    • アナログ出力の校正は、すべてソフトウェアで行えます。出荷時の調整情報とは別に、使用環境に応じた調整情報の記憶ができます。
