68ピン ハーフピッチコネクタタイプのケーブル・アクセサリ

端子台などのアクセサリと接続ケーブルの選び方をわかりやすくご説明いたします。静電気・精度など、当社規定の出荷検査をクリアした安心のメーカー純正ケーブル、端子ねじを緩めても脱落しない「ねじアップ式端子台」など、便利な端子台と接続ケーブルを多数ご用意しています。

CN1:68ピン 0.8mmピッチコネクタタイプ/CN A,CN B:68ピン 0.8mmピッチコネクタ×2タイプ

デジタル入出力 両端コネクタ付ケーブル・アクセサリ対応表 68ピン 0.8mmピッチコネクタタイプ

  • ※1
    コネクタ毎に、ケーブルとアクセサリが必要です。

端子台で配線する

68ピン 0.8mmピッチコネクタタイプ

ケーブル(68ピン) アクセサリ(68点)
CN1:68ピン 0.8mmピッチコネクタを接続

シールドケーブル

接続

端子台

  • 非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

68ピン 0.8mmピッチコネクタ×2タイプ

ケーブル(68ピン) アクセサリ(68点)
68ピン 0.8mmピッチコネクタを接続 CN A,CN B双方とも共通

シールドケーブル

接続

端子台

  • 非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

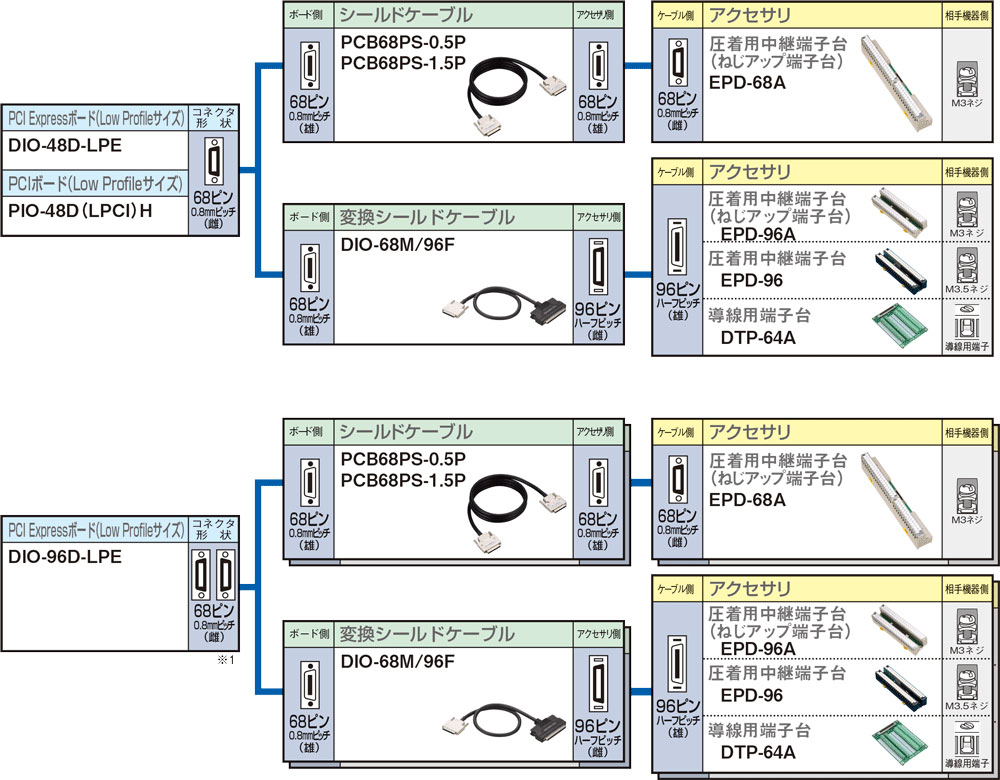

96ピン ハーフピッチコネクタタイプのデバイスとアクセサリを共通化する

96ピン ハーフピッチコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

68ピン 0.8mmピッチコネクタタイプ

変換ケーブル(96ピン) アクセサリ(96点)
CN1:68ピン 0.8mmピッチコネクタを接続

シールドケーブル

接続

端子台

68ピン 0.8mmピッチコネクタ×2タイプ

変換ケーブル(96ピン) アクセサリ(96点)
68ピン 0.8mmピッチコネクタを接続 CN A,CN B双方とも共通

シールドケーブル

接続

端子台

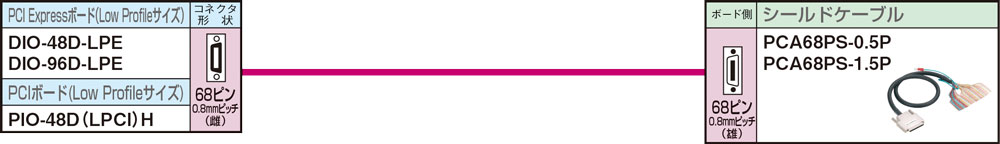

バラ線ケーブルで配線する

デジタル入出力 片端コネクタ付ケーブル対応表 68ピン 0.8mmピッチコネクタタイプ

68ピン 0.8mmピッチコネクタタイプ

ケーブル(68ピン)
CN1:68ピン 0.8mmピッチコネクタを接続

シールドケーブル

  • 非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

68ピン 0.8mmピッチコネクタ×2タイプ

ケーブル(68ピン)
68ピン 0.8mmピッチコネクタを接続 CN A,CN B双方とも共通

シールドケーブル

  • 非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

68ピン ハーフピッチコネクタ採用のデバイス製品

バスタイプ 型式
