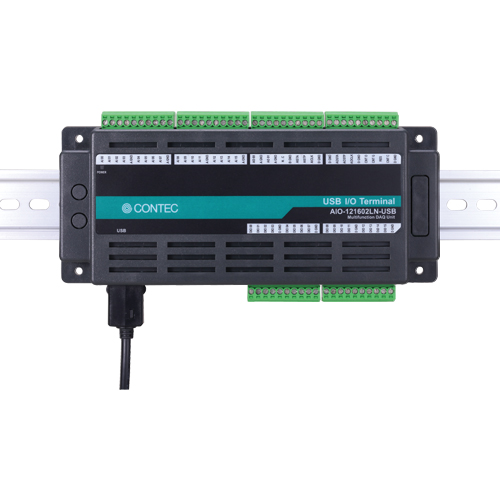

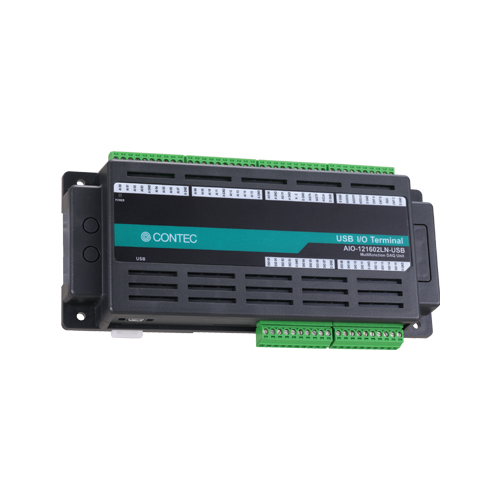

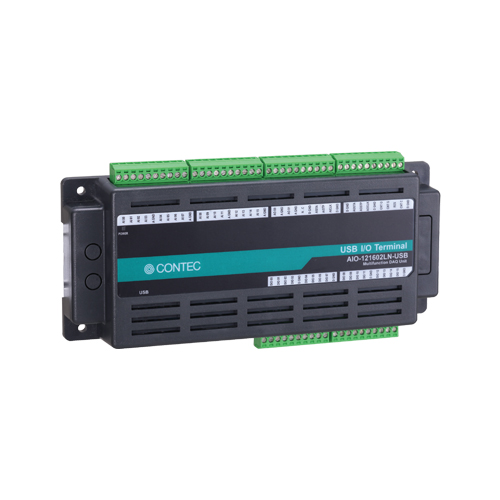

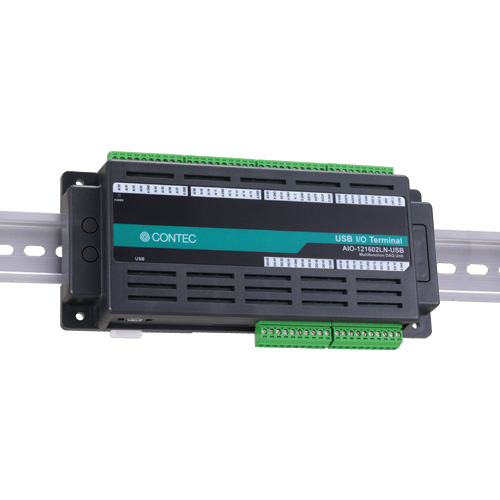

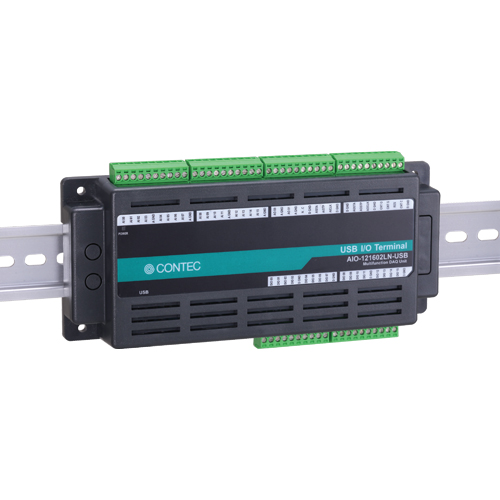

AIO-121602LN-USB アナログ入出力 USB I/Oユニット 16ch(12bit 500ks/s) / 2ch アナログ出力 - Nシリーズ

標準保証1年
延長保証最長6年

マルチファンクション
内蔵タイマや外部クロックに同期したアナログ入出力が可能
外部信号のチャタリングによる誤認識を防止するデジタルフィルタ機能搭載
バッファメモリを搭載
USB2.0/USB1.1規格準拠
Windows/Linuxに対応したデバイスドライバを用意

※
延長保証サービスは日本国内でのみご利用いただけます。

対応OSはこちら

機能・仕様

拡張モジュール

シリーズ	USB Nシリーズ (コンパクト)
バス仕様	USB
サイズ	Nタイプ
使用コネクタ	6x 3.5mmピッチ 10-pin 2ピース端子台

アナログ入出力

入力チャネル数	シングルエンド 16-ch (差動 8-ch)
入力レンジ	±10V; ±5V; ±2.5V; 0 ~ 10V
ADC 分解能	12-bit
サンプリングレート	2μsec/ch (max.)
入力バッファメモリ	1k Word
出力チャネル数	2-ch
出力レンジ	±10V; ±5V; 0 ~ 10V; 0 ~ 5V
DAC 分解能	12-bit
アップデートレート	12μsec (max.)
出力バッファメモリ	1k Word

デジタル入出力

入力点数	-
出力点数	-
双方向点数	16点
応答速度 (入力)	200nsec (max.)
応答速度 (出力)	200nsec (max.)
動作電圧 (入力)	5VDC-TTL
動作電圧 (出力)	5VDC-TTL
入力回路	非絶縁TTLレベル入力 (正論理)
出力回路	非絶縁TTLレベル出力 (正論理)
内蔵電源	-

カウンタ

チャネル数	1-ch
カウント方式	32-bit アップ
応答速度	5MHz

対応OS

対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux

Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux

※
使用ソフトウェアによって対応OSが異なります。対応OSおよび対応ディストリビューションはソフトウェアのReadmeやオンラインヘルプを参照ください。
