37针D-SUB连接器类型的电缆和配件

• *1
  请选择不超过1.5m的线缆连接。
• *2
  不能和PIO-16/16H(PCI)H, DIO-1616RL-PE一起使用。

• 接线端子排
• 用散线线缆接线
• 37针D-SUB连接器类型的通用设备和附件

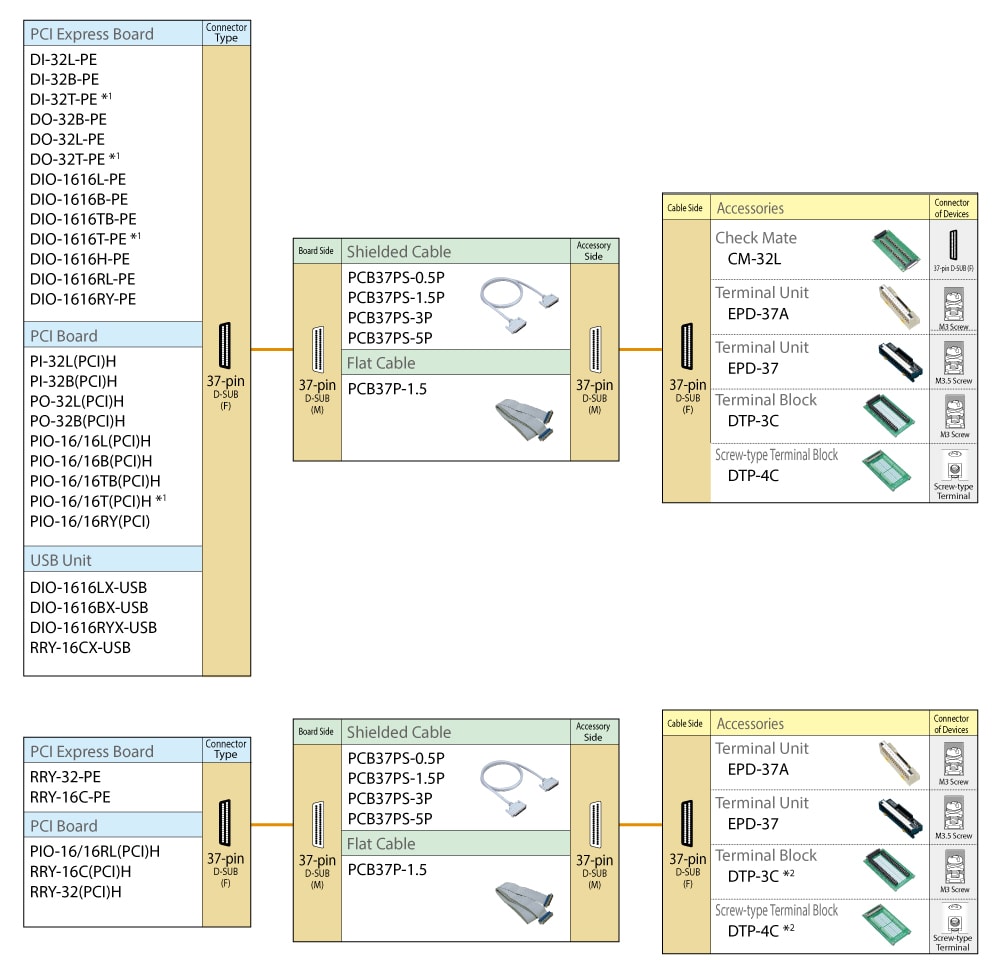

接线端子排

	线缆 (37针)		附件 (37点)
	0.5m PCB37PS-0.5P 1.5m PCB37PS-1.5P 3.0m PCB37PS-3P 5.0m PCB37PS-5P 屏蔽线缆 1.5m PCB37P-1.5 扁平线缆		CM-32L EPD-37A EPD-37 DTP-3C*1 DTP-4C*1 接线端子

• *
  连接非隔离的TTL / LVTTL I / O设备时，请使用不超过1.5 m的线缆。

产品附件 -37个触点（用于37针D-SUB间距连接器)-

•
  EPD-A系列螺钉式接线端子

  防止端子螺钉脱落
  使用R型压接端子线缆时，去除端子螺钉很麻烦。过度松开它们会导致螺钉掉落。有没有过这样的经历？使用螺钉提起式接线端子就能解决这些问题！即使端子螺钉松动，内部弹簧也会抬起并固定螺钉，从而防止螺钉松动。

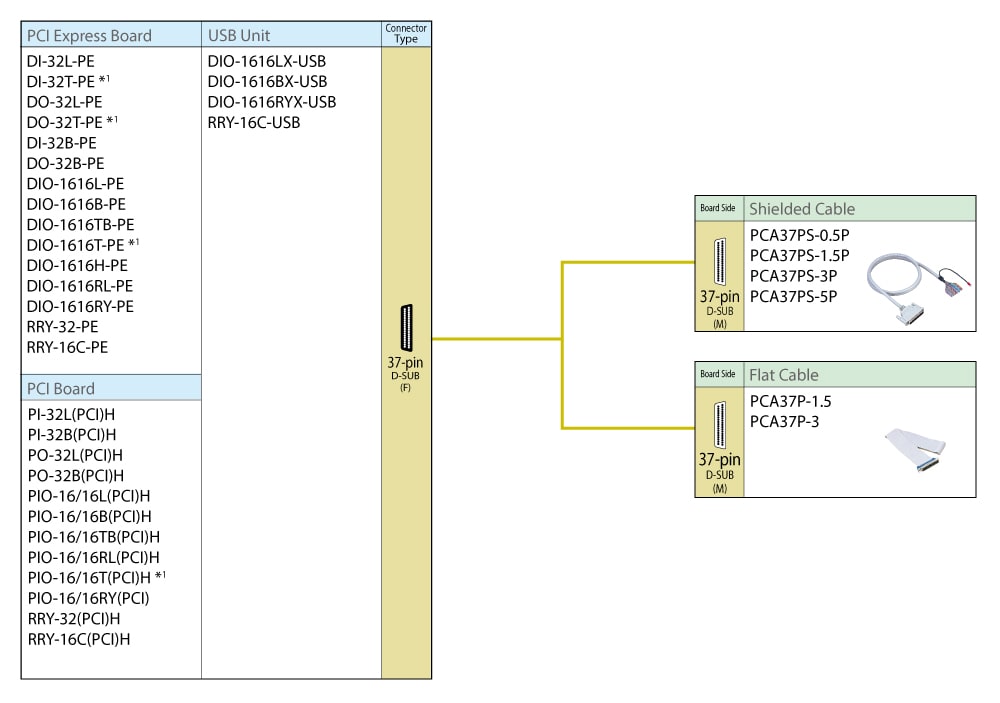

用散线线缆接线

• *1
  请使用不超过1.5 m的线缆。

	线缆 (37针)
	0.5m PCA37PS-0.5P 1.5m PCA37PS-1.5P 3.0m PCA37PS-3P 5.0m PCA37PS-5P 屏蔽线缆 1.5m PCA37P-1.5 3.0m PCA37P-3 扁平线缆

• *
  连接非隔离的TTL / LVTTL I / O设备，请使用不超过1.5 m的线缆。

使用37针D-SUB连接器的设备

总线类型	型号
PCI Express	DI-32T-PE DO-32T-PE DI-32L-PE DI-32B-PE DO-32L-PE DO-32B-PE DIO-1616L-PE DIO-1616B-PE DIO-1616TB-PE DIO-1616T-PE DIO-1616H-PE DIO-1616RL-PE DIO-1616RY-PE RRY-32-PE RRY-16C-PE
PCI	PI-32L(PCI)H PI-32B(PCI)H PO-32L(PCI)H PO-32B(PCI)H PIO-16/16L(PCI)H PIO-16/16B(PCI)H PIO-16/16TB(PCI)H PIO-16/16T(PCI)H PIO-16/16RL(PCI)H PIO-16/16RY(PCI) RRY-32(PCI)H RRY-16C(PCI)H
USB	DIO-1616LX-USB DIO-1616BX-USB DIO-1616RYX-USB RRY-16CX-USB
