CONPROSYS™ 物联网解决方案 三相电机的故障预兆检测

CONPROSYS™ 绝缘劣化监视模块是能够在电机运转的情况下测量此前不停止装置就无法测量的三相电机的绝缘电阻值的革新性产品。如果使用CONPROSYS™ 绝缘劣化监视模块,就能够持续监视三相电机的绝缘劣化情况,实现检测故障预兆的体系。

測定アイコン

不用为了检查而
停止设备

高精度地测量运转中的电机的漏电流电阻成分(I0r)。将维修保养作业变革为持续监视作业,为提高设备的运转率做贡献。

コンプロセッサアイコン

支持低压三相电机和交流伺服电机

附带功率在30kW以下, 直径为25φ的 ZCT传感器

支持三相三角形接法和 / 三相星形接法。 广泛适用于抽水机、压缩机、空调风扇、金属加工机械、搬运设备等电机设备。

クラウドアイコン

不需要计算机的自控型设备,
支持云服务

可直接连接到内置有收集数据、Web监控、上传云服务器等物联网功能的控制器。无需上位计算机就能运用。

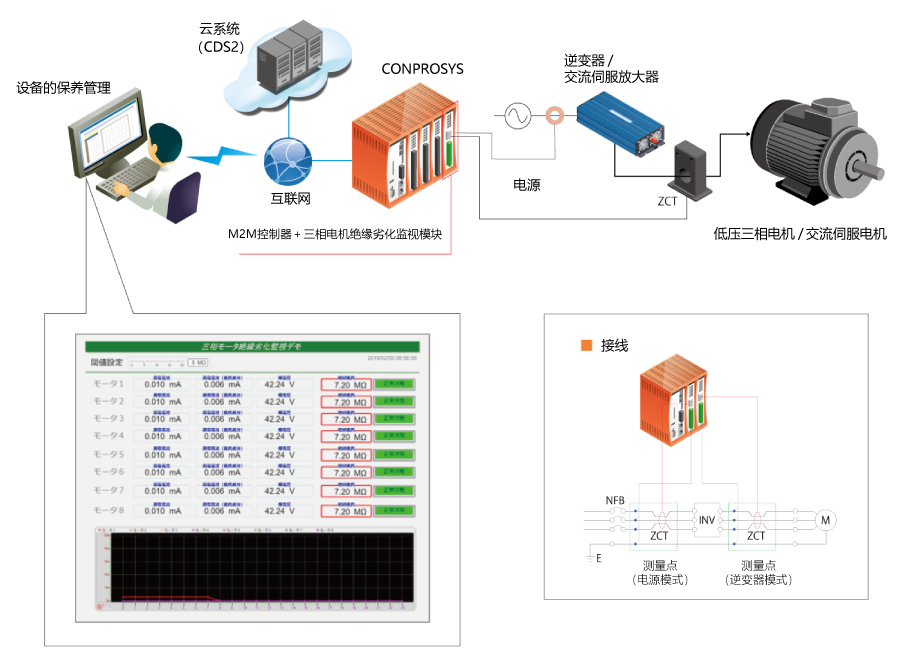

系统构成示意图

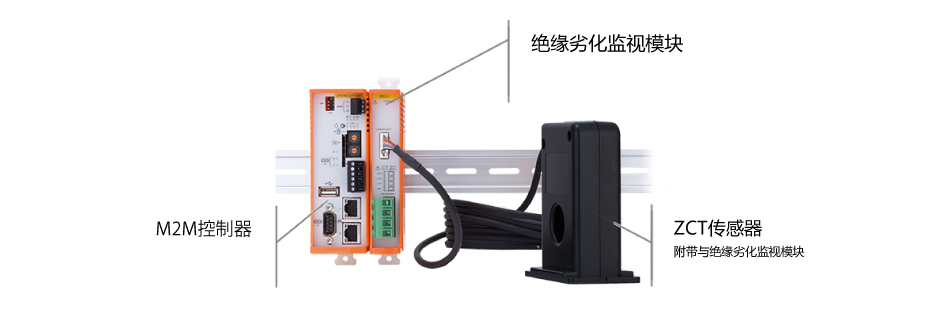

监视设备的构成

监视设备由绝缘劣化监视模块(CPS-MM-LC)与M2M控制器堆栈组合型的CPU模块组合构成。测量对象电机有多少台,就需要多少个绝缘劣化监视模块CPS-MM-LC。(一个控制器最多连接16个监视模块*)

  • *
    构成设备时,消耗电流之和应在3.3A以下

M2M控制器
绝缘劣化监视模块

联系咨询

解决方案咨询

绝缘劣化的现象与风险

 三相电机广泛应用在机床、抽水机、升降机等众多可动机械装置上。三相电机随着运转时间延长,定子绕组的绝缘击穿电阻降低,发生对地短路、相间短路、层间短路现象,进入引发装置故障的危险状态。如果装置出现故障,不仅导致设备停止,而且很可能引发人身事故。

绝缘劣化的现象

对地短路 电路与大地之间绝缘降得极低,电弧或者导体将其间连接起来的状态。发生对地短路时,发生触电灾害、设备损伤等的可能性增大。
相间短路 2相或者3相的相间不通过负荷而直接接触的状态。由于此状态与电阻非常小的电路等同,等于流过大电流,由此发生电机损伤、火灾的可能性增大。
层间短路 本来应该绝缘的绕组的导线部分接触的状态。发生层间短路时,绕组的匝数等变化,因此本来的性能降低。另外,磁通也作用在短路的绕组的匝数上,因此相对于电动势变成短路状态,引发异常加热等现象。

绝缘劣化监视模块的设定

从Web浏览器访问M2M控制器,进行绝缘劣化监视模块的设定。

详情请参阅参考手册。

与三相电机连接的方法

 在绝缘劣化监视模块上附带有ZCT传感器。请参考以下示例接线。详情请参阅参考手册。

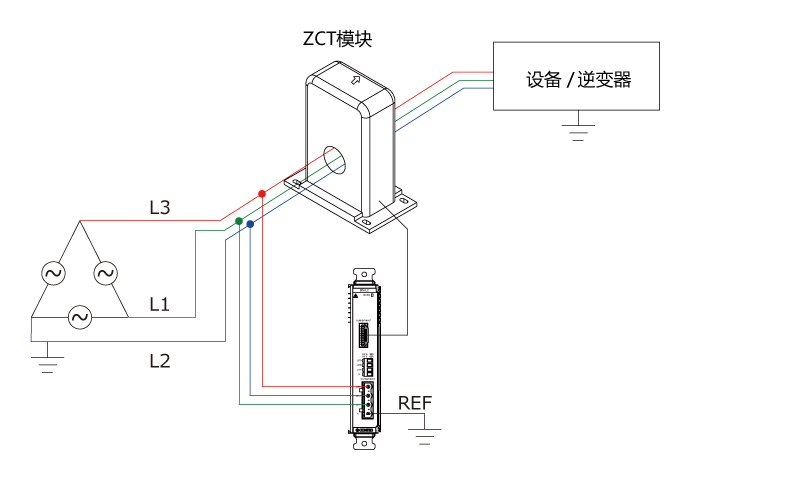

三相三角形接法
(三相三线, 1点接地)

Three-phase Delta (3-wire, three-phase corner-grounded System) 点击放大モーダルで開く

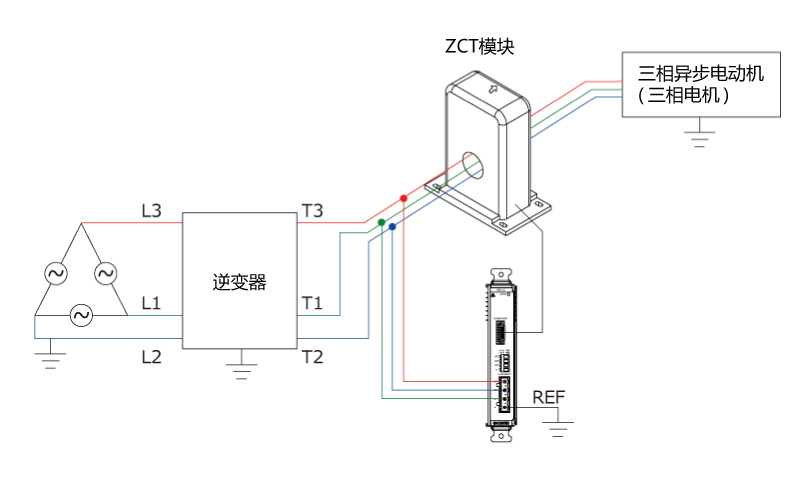

通过三相三角形接法
(3Φ3W, 1点接地)供电的逆变器

Inverter Powered by Three-phase Delta<br> (3-wire, three-phase corner-grounded System) 点击放大モーダルで開く

三相星形接法
(三相三线/四线, 中性点接地)

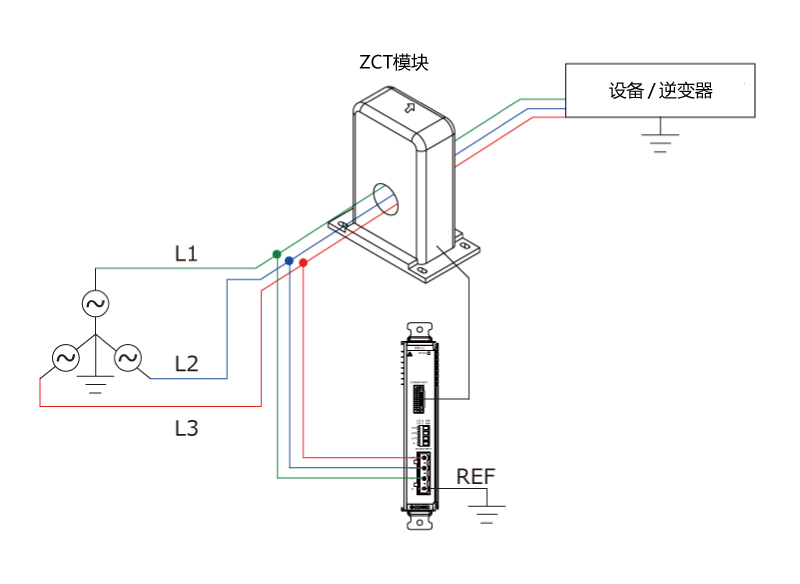

三相星形接法(三相三线, 中性点接地)

Three-phase Wye (3-wire/4-wire, Three-phase Solidly-grounded Neutral System) 点击放大モーダルで開く

三相星形接法
(三相三线/四线, 中性点接地)

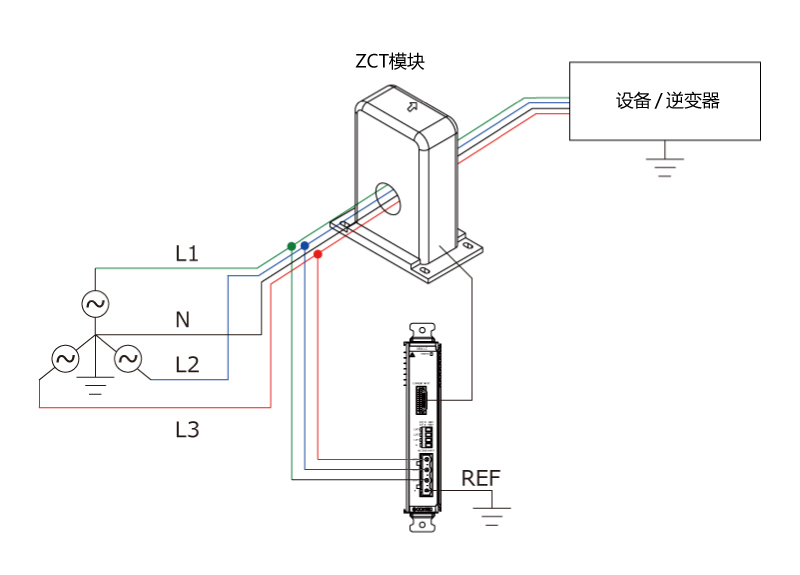

三相星形接法(三相四线, 中性点接地)

Three-phase Wye (3-wire/4-wire, Three-phase Solidly-grounded Neutral System) 点击放大モーダルで開く

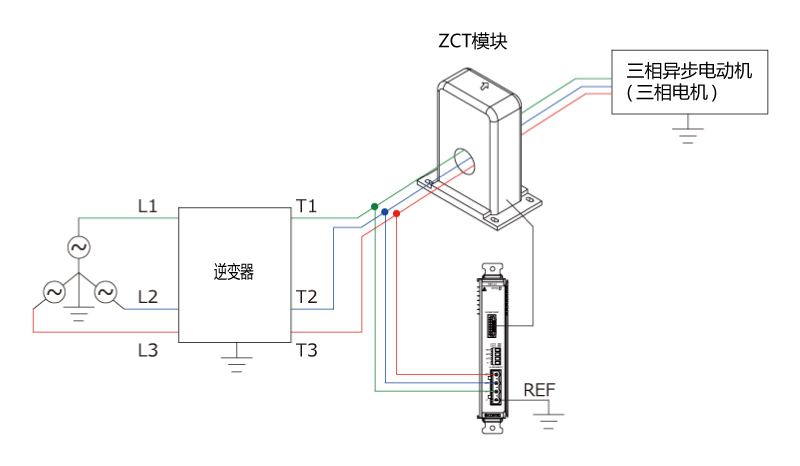

通过三相星形接法
(三相三线/四线, 中性点接地)供电的逆变器

三相Y結線(3Φ3W 中点接地)の接続方法 点击放大モーダルで開く

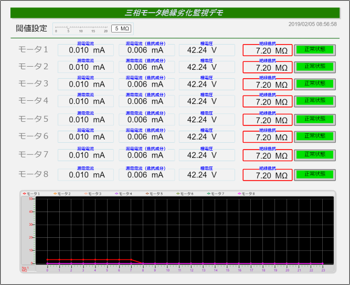

应用免费的示例软件

使用M2M控制器的脚本功能 (CONPROSYS VTC)和人机介面创建功能 (CONPROSYS HMI)构建监视用画面和应用软件。

应用脚本程序例的专区公开的实用示例软件,就可马上开始使用。

以任意的阈值发送邮件,使警报鸣响等,顾客可自由进行自定义。
