开拓IoT时代实时控制引擎 PAC(可编程自动化控制器)系列

符合国际标准IEC 61131-3的CODESYS编程软件。提供各种面向制造业的建立开放系统的必要功能。

符合国际标准IEC 61131-3的CODESYS编程软件。

内置国际上被广泛采用的软件PLC引擎“CODESYS”的执行系统。可以用国际标准(IEC61131-3)规定的LD, SFC, Function Block Diagram等编程语言开发应用程序。

CODESYS

免费提供集成开发环境

免费提供开发应用程序用的集成开发环境。控制逻辑，现场总线输入输出等的各种开发都可以在这个开发环境上无缝完成。

集成开发环境
V3.5 SP7 Patch 2或更高版本
所支持的编程语言
LD / SFC / FBD / ST / IL / CFC
  • IEC61131-3标准 支持6种语言
  • 支持现场总线 11种*
  • 采用Industrie4.0 标准 支持OPC UA
  • *
    CONPROSYS PAC系列支持EtherCAT以及 Modbus。其他总线是否支持请与我们联络确认。

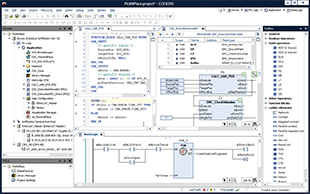

CODESYS综合开发环境

免费提供统一了PLC编程、现场总线设定等功能的CODESYS综合开发环 境。
显著减少生产现场的自动化工时数。

PLC编程

支持符合IEC61131-3标准的5种语言（ST、LD、FBD、SFC、IL）和CFC语言，共 计6种。
也支持IEC61131-3第三版 定义的面向对象编程。

  • ST（结构文本化语言）
  • LD（梯形图语言）
  • FBD（功能模块语言）
  • SFC（顺序功能流程图语言）
  • IL（指令表语言）
  • CFC( 控制流程框图）

“万物互联”控制器

CODESYS支持标准通信规格OPC UA以及丰富的现场总线，加速了IoT的 导入。OPC UA以及各种现场总线的通信设定均可在CODESYS综合开发 环境上实现。从控制程序的编写到现场总线的通信设定个以及从站I/O的 变量分配，可实现无缝开发，并大幅缩减工时。

机器间的通信

  • OPC UA
  • OPC Classic
  • 串行通信
  • TCP/UDP通信等

支持的现场总线 *

  • EtherCAT
  • EtherNet/IP
  • PROFIBUS
  • J1939
  • I/O-Link
  • IEC 61850
  • PROFINET
  • Sercos
  • CANopen
  • Modbus TCP/RTU
  • BACnet
  • *
    CONPROSYS PAC系列支持EtherCAT以及 Modbus。其他总线是否支持请与我们联络 确认。

开放的扩展性

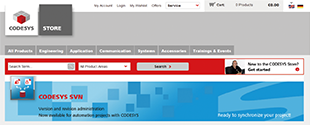

在Web Store"CODESYS STORE"上，有偿/无偿提供从示例程序到与SQL通信的Plug-in等各 种各样的软件包。
CODESYS除了提供标准软件包，也开放了第三方厂商的各种工具，增强了系统的扩展性。

PAC的功能

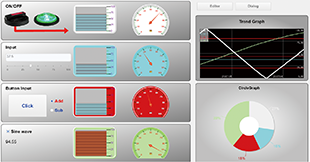

内置CONPROSYS HMI软件，可实现Web监视功能

控制器本体内置WEB服务器功能和WEB监控画面绘制软件。无需使用云服务器等，即可轻松查看设备信息。

内置现场总线EtherCAT主站功能或现场总线Modbus主站功能

内置开放式现场总线EtherCAT或Modbus的主站功能。与CODESYS集成开发环境可以给CONPROSYS控制器内置的接口(Ｉ/O)和通过CONPROSYS的I/O模块构成的接口(Ｉ/O)一样，CODESYS集成开发环境也可以给通过现场总线连接到控制器主站的接口(Ｉ/O)直接分配变量。

内置可以与SCADA,EMS,以及ERP等系统连接的OPC UA服务器功能

OPC UA是未来的M2M设备不可缺少的功能。本控制器内置有OPC UA服务器功能。
可以与SCADA软件，MES和ERP系统进行安全稳定的数据交换。

精巧一体型

除了控制器功能以外，根据配置的I/O接口不同，会推出多种不同的产品款式

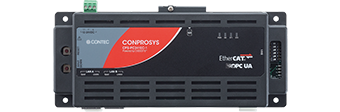

EtherCAT model CPS-PC341EC-1-9201

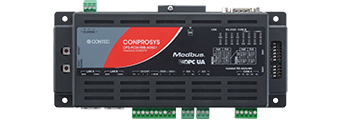

Modbus model CPS-PC341MB-ADSC1-9201

  • *
    基本功能与精巧一体型的M2M控制器相同。

软件功能

硬件功能

  • 可安装在DIN导轨上，也可用螺钉或磁铁固定安装。
  • 采用了嵌入式设备用的CPU，省电设计
  • 可在-20摄氏度至+60摄氏度的温度范围内正常动作
  • 不使用短寿命的元器件，高可靠性的设计减少了维护工作
  • 不必使用HUB，可实现串级链连接
  • 外形尺寸：188.0（W）×78.0（D）×30.5（H）mm（不包括天线和突起物）
  • 输入电源：12 - 24VDC

堆栈组合型

CPU模块与I/O模块一起，组合成各种具有接口规格和数量的装置。

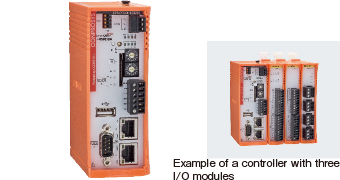

EtherCAT model CPS-PCS341EC-DS1-1201

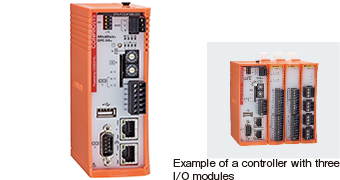

Modbus model CPS-PCS341MB-DS1-1201

  • *
    基本功能与堆栈组合型的M2M控制器相同。

软件功能

硬件功能

  • I/O模块的连接采用的是堆叠方式，追加和拆卸I/O模块非常容易
  • 1个CPU模块最多可以连接16个I/O模块
  • 可安装在DIN导轨上
  • 采用了嵌入式设备用的CPU，省电设计
  • 可在-20摄氏度至+60摄氏度的温度范围内正常动作
  • 不使用短寿命的元器件，高可靠性的设计减少了维护工作
  • 不必使用HUB，可实现串级链连接
  • 外形尺寸：44.7（W）×94.7（D）×124.8（H）mm（不包括天线和突起物）
  • 输入电源：24VDC

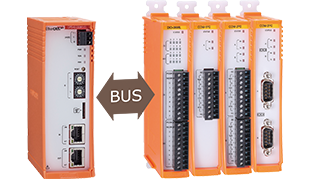

EtherCAT从站模块

CPS-ECS341-1-011
一个EtherCAT从站模块，可以监控基于以太网的EtherCAT网络中的设备。用LAN网线(RJ-45)与EtherCAT主站连结，构成一个EtherCAT网络。可以用于半导体和平板显示器的制造设备，机床，测试装置，传送系统和其他应用。
可用作为一个EtherCAT从站控制器
因为是通过EtherCAT总线对I/O模块进行控制的，所以可以实现远程控制。 一个从控制器最多可以连接16个CONPROSYS的I/O模块。
支持CONPROSYS的PAC系列
如果EtherCAT的主控制器选用的是PAC系列产品，整个EtherCAT网络可以由康泰克一家的产品实现。
Modular Device Profile (MDP)
符合EtherCAT总线的Modular Device Profile (MDP)规格(ETG.5001.1)。所有支持MDP规格的EtherCAT主站设备会自动地识别和登录所连接的CONPROSYS的I/O模块。
用串级链方式连接其他的从站控制器
每一个EtherCAT从站控制器都分别装有总线进端口和总线出端口，理论上一个EtherCAT总线网络最多可以连接65，535个从站设备。
  • ※
    基本性能はM2Mコントローラシリーズのスタックタイプと同等になります。
