何不将笔记本电脑用作数据记录器 我们将向您展示如何将康泰克的USB模拟量输入设备与免费数据记录器软件C-LOGGER相结合,并将其用作数据记录器的方法。
本文说明如何设置PC以将其用作数据记录器。
本文所用系统的配置
・支持的设备
高速采样和绘图

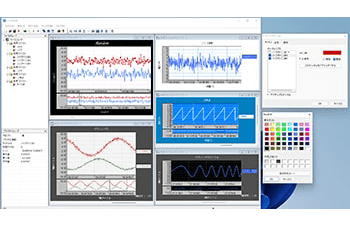

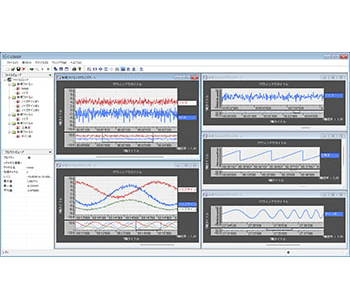

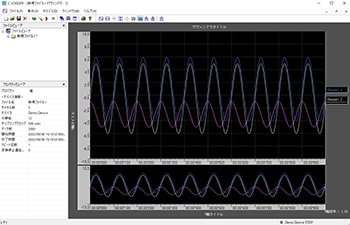

多图表窗口显示
交互式格式(向导), 便于设置采样条件
自定义数据显示图表功能
可以自动保存和收集时间久,容量大的数据

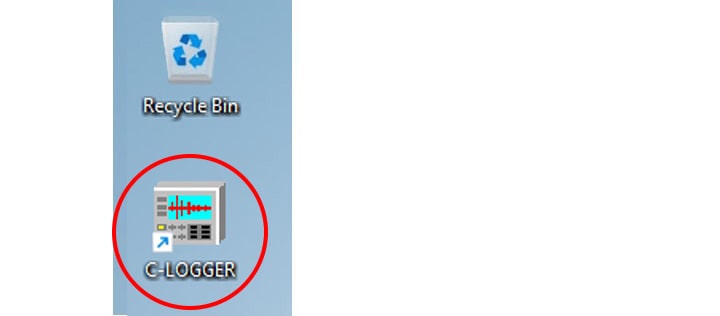

启动C-LOGGER。 双击桌面上创建的快捷图标。 也可以通过依次点击“开始菜单”-“程序”-“CONTEC Data Logger” - “C-LOGGER”来启动。
选择要用于数据采集的设备。

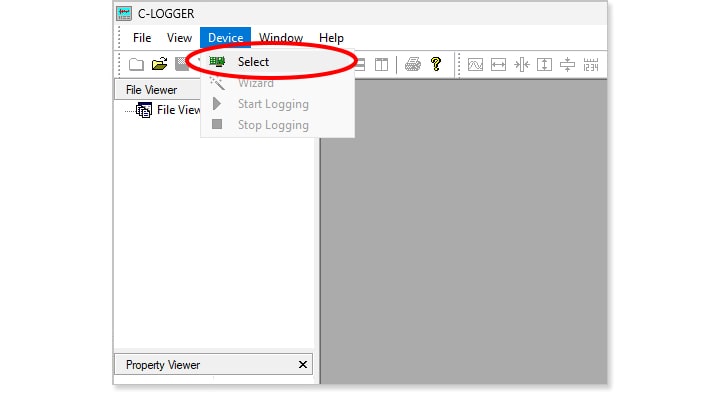

从菜单栏中选择“设备(D)” - “选择(S)”以启动选择设备对话框。也可以选择工具栏上的“选择设备”快捷图标。

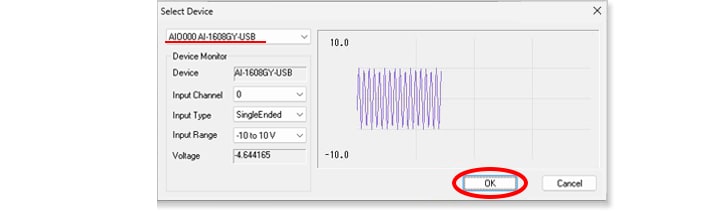

从屏幕左上角的组合框中,选择要用于数据采集的设备。选择在“步骤2:C-LOGGER设置”中已确认运行的AI-1608GY-USB [设备名称 + AIO000 (默认)]。单击“OK”确认设备。 此处仅设置了设备名称。 在下一步“3.2 设置数据采集条件”中设置其他项目。
选择设备可以设置数据采集条件。数据采集条件的所有设置都是通过名为“采集向导”的交互式界面完成的。

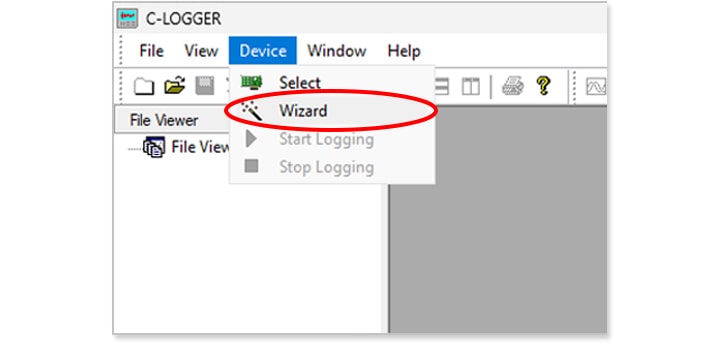

从菜单栏中选择“设备(D)” - “向导(W)”以启动采集向导。也可以选择工具栏上的“采集向导”快捷图标。
显示采集条件设置文件的首个加载页。 单击“下一步”。

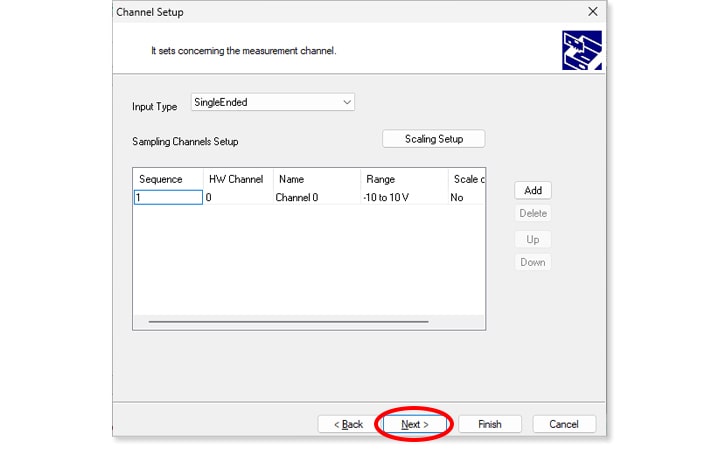

进行与输入格式和设备通道相关的设置(通道数、量程、通道名称、刻度设置和通道顺序)。 作为一个例子,保留默认设置不变,单击“下一步”继续。 设置说明如下。
输入格式(Input Type);单端(SingleEnded) 采样通道设置(Sampling Channels Setup) 序列(Seauence);1 量程(Range);-10to10V(±10)

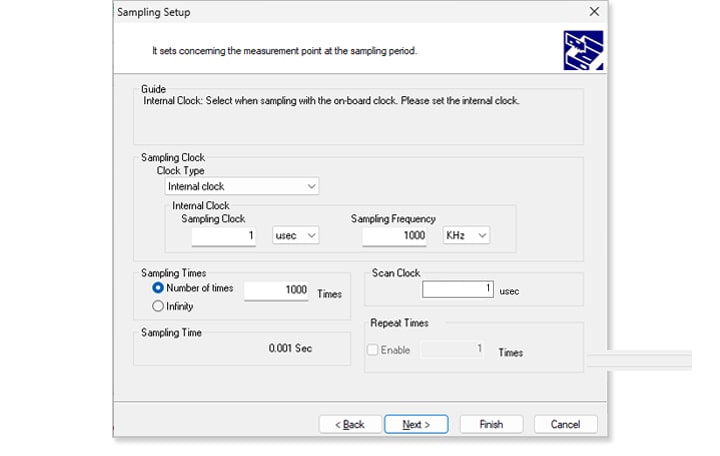

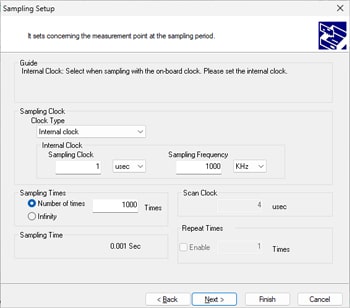

设置时钟类型、采样次数、转换速度和重复次数。 按时钟类型选择内部或外部时钟。 当设置内部时钟时,可以根据周期或频率设置采样速度。 如果选择哪一项设置,其他设置也将自动与之一起更改。 单击此处详细了解如何确定周期(采样周期)和频率(采样频率)。 本例将采集一个10Hz的正弦波,因此将采集1000个采样频率为1kHz的数据。
【本例设置值】 时钟类型(Clock type);内部时钟(Internal clock) ・采样时钟(Sampling Clock);1mSec ・采样频率(Sampling frequency);1KHz 采样次数 ・有限(Finite) ・1000次(times)

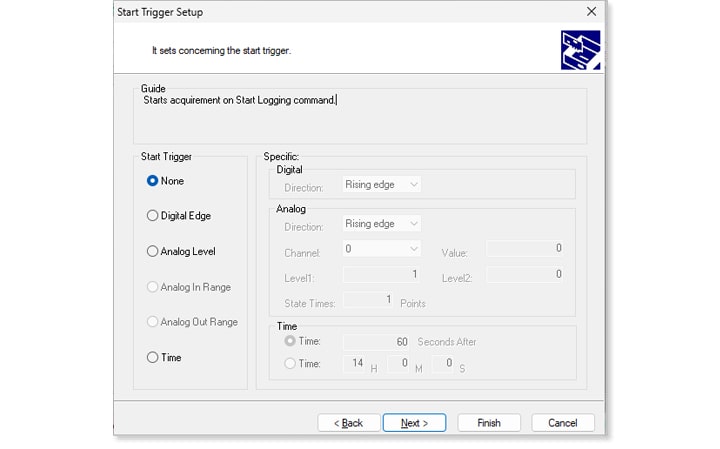

设置启动触发器,这是开始数据采集的条件。 启动触发器是开始数据采集的条件, 点击开始采集按钮后,当满足启动触发器条件时,开始采集数据。 C-LOGGER不存储或显示从采集开始到启动触发器的数据。 如果设置为“无(None)”,则在单击采集开始按钮后立即开始采集。 每个启动触发器所需的设置是不同的。 本例将启动触发器设置为“无(None)”。

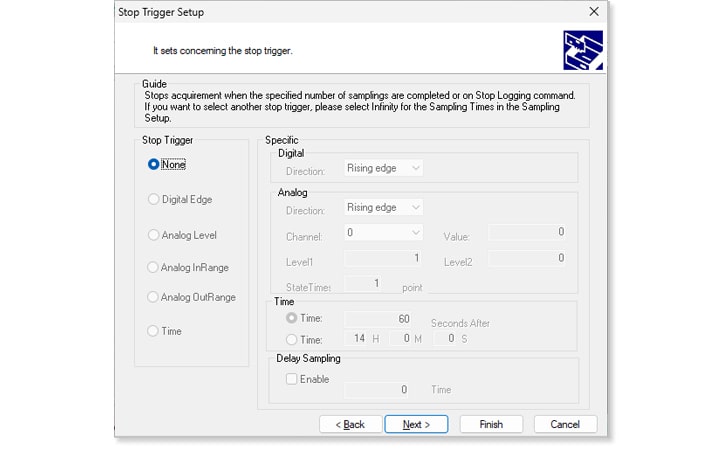

设置停止触发器,这是停止数据采集的条件。 当满足停止触发条件时,停止采集数据。 如果在采样设置窗口中将采样次数设置为有限,则除“无(None)”(采集停止命令停止,计数结束)外,无法选择停止触发器。 每个停止触发器所需的设置是不同的。 在本例中,因为启用了采样计数所以设置“无(None)”。

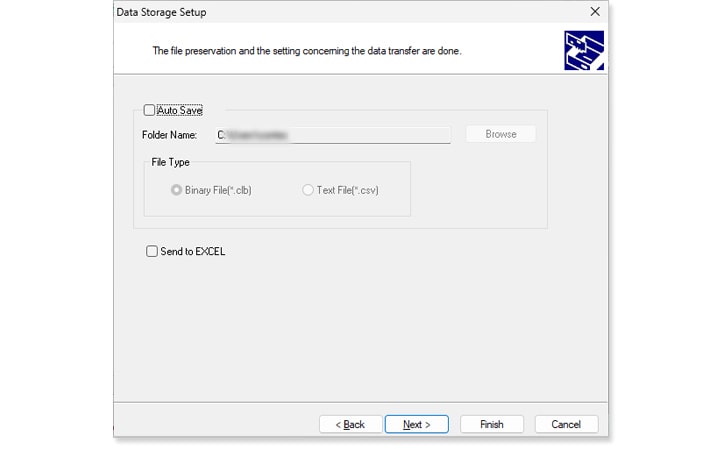

请指定保存位置来保存采集的数据。 自动保存的文件可以是CSV文件或C-LOGGER专用文件。 在速度快的情况下无法使用表格传输。 本例设置,不保存所有类型的文件。

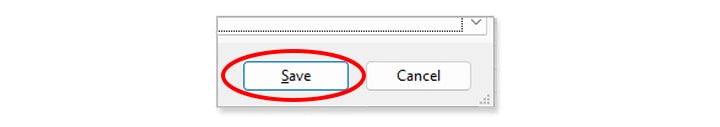

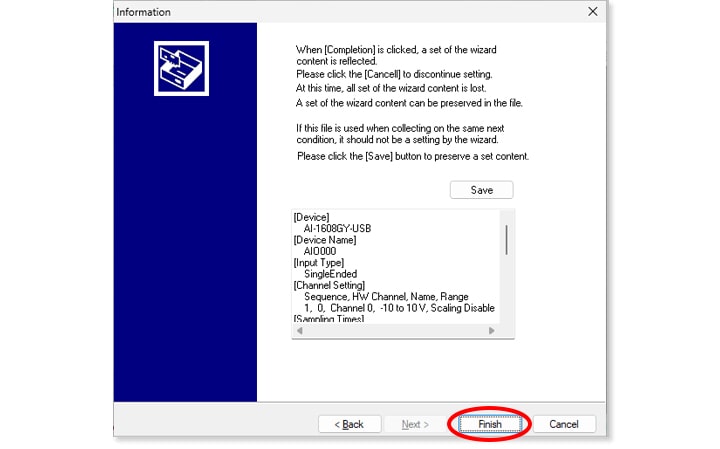

将显示采集向导中所做的设置。 单击保存按钮保存设置条件。在出现的对话框中,命名并保存文件。 如果以后要设置相同的条件,可以在采集向导开始屏幕中加载设置文件来设置。 如果设置没有问题,单击“结束”按钮退出向导。

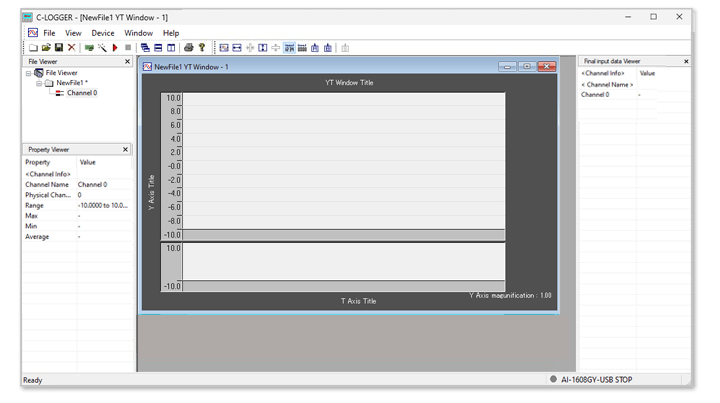

采集向导完成后,将创建一个图表窗口(以下称为“YT窗口”),在x轴(以下称为“T轴”)上显示时间,在y轴上显示电压和电流。文件查看器和属性查看器将显示采集向导中设置的条件。

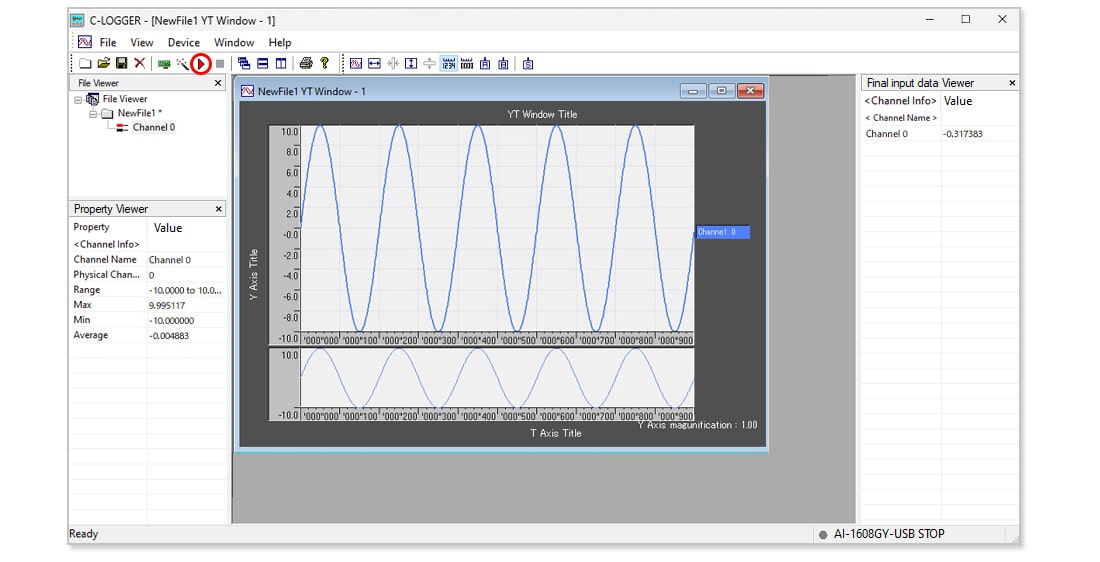

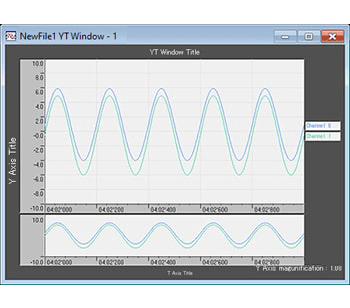

单击工具栏上的“开始”启动数据采集。 采集的数据显示在YT窗口的图表中。 当有限次数结束或单击“结束”时,停止数据采集。

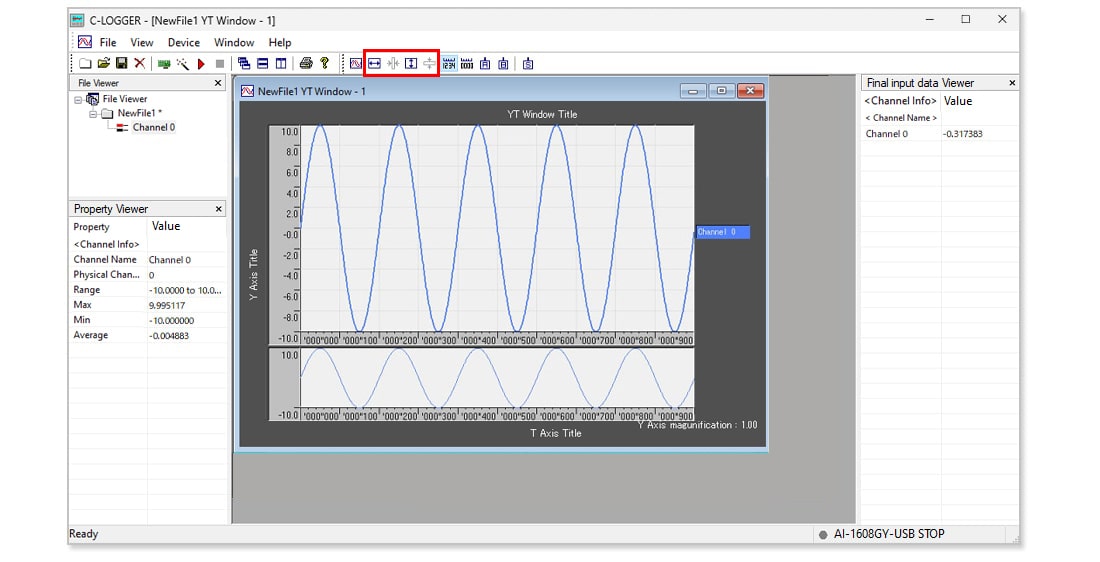

●放大/缩小图表显示 通过放大/缩小功能可以便于观察数据。 此功能非常适合检查异常范围的详细信息。 单击工具栏上的这些图标以更改图表的显示。

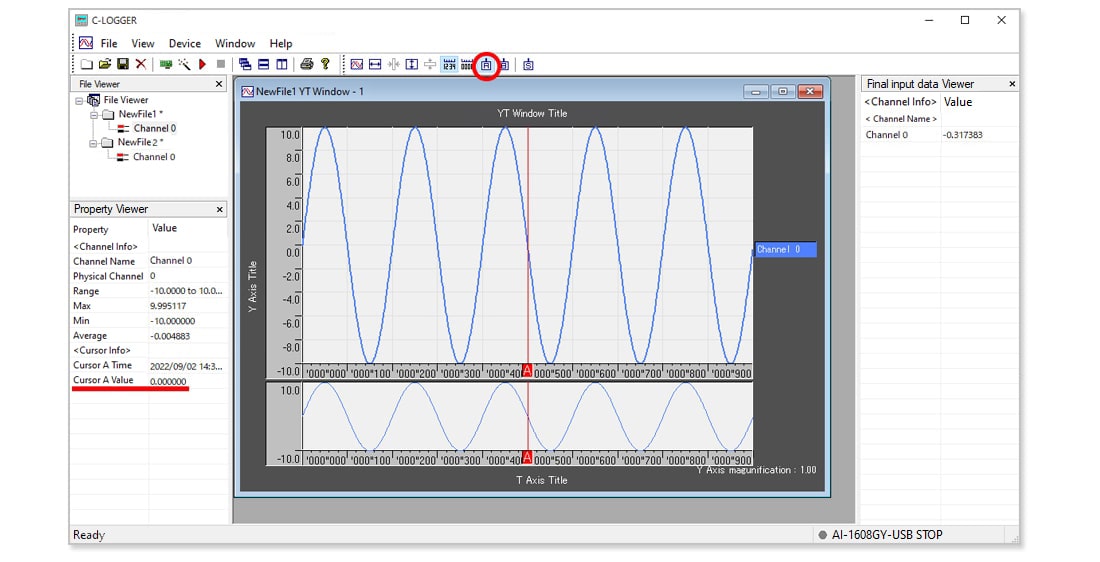

●AB光标功能 检查图表并读取数值。因为很难单独从图表描述中读取准确的值数值,所以使用光标功能会很方便。 单击工具栏上的图标可显示光标。 <光标信息>被添加到窗口左侧的属性查看器中,可以读取光标A的值。 光标A值读取为0.000000。

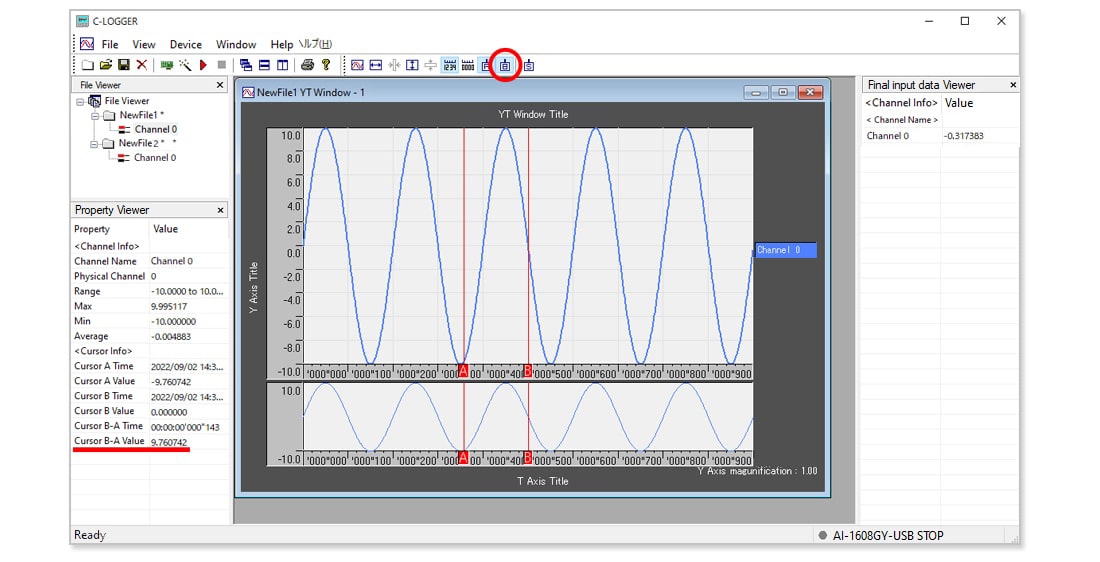

单击该图标还会显示光标,就可立即检查光标A和B之间的差异。

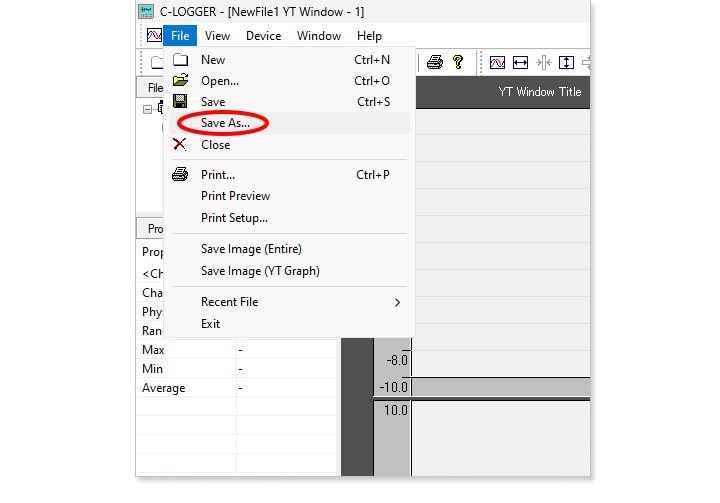

选择“文件(F)” - “另存为(A)”。

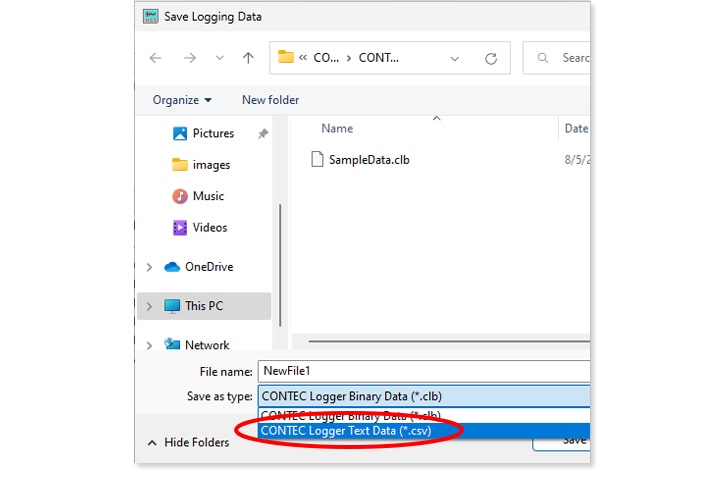

选择任意的保存地址。 从文件类型中指定CSV文件并命名文件。
单击保存按钮以CSV格式保存电脑上记录的数据。 获取的数据直接记录在PC上,无需另外进行数据传输。
此处使用的设备

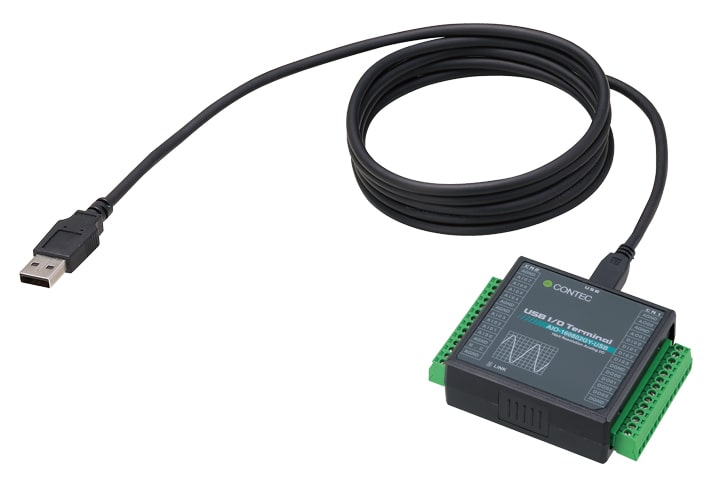

AI-1608GY-USB
