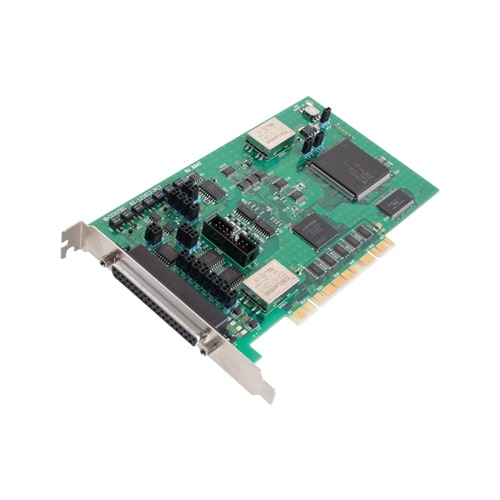

AI-1216I2-PCI 模拟量输入 PCI 总线板卡 /16ch(12bit 50ks/s) / 总线隔离

  • RoHS Compliant
  • 标准保修3年
  • 延长保修可能
  • Bus-isolation by optocoupler and digital isolator
  • Sixteen single-ended channels or eight differential channels (Analog input function)
  • On-board buffer memory (Analog input function)
  • Assorted sampling control functions (Analog input function)
  • Digital input / output function
  • Abundant option apparatus
  • *
    有关延长保修的详细信息,请与我们联系。

机能・规格

扩展模块

总线规格 PCI
类型 Short Size
所用连接器 D-SUB 37-pin (Female); Pin Header 16-pin (Male)

模拟信号输入输出

输入通道 Single-ended 16-ch (Differential 8-ch)
输入范围 ±10V; ±5V; ±2.5V; ±1.25V; 0 to 10V; 0 to 5V; 0 to 2.5V; 0 to 1.25V; 4 to 20mA
ADC 分辨率 12-bit
采样频率 20μsec/ch (max.)
缓冲存储器
输出通道 -
输出范围 -
DAC 分辨率 -
更新率 -

数字信号输入和输出

输入点数 4-ch
输出点数 4-ch
双向输入输出点数 -
响应时间(输入) 1msec (max.)
响应时间(输出) 1msec (max.)
工作电压(输入) 12 to 24VDC
工作电压(输出) 12 to 24VDC
输入电路 Opto-isolated input (for sink current output)
输出电路 Opto-isolated open-collector output (current sink type)
内置外部电路用电源 -

支持的操作系统

支持的操作系统 Windows 11 (x64); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
  • *
    各个软件能够支持的操作系统是不同的。关于各个软件所支持的操作系统以及发行版本的信息,请参阅该软件的Readme文件和在线帮助程序。
