何不将笔记本电脑用作数据记录器
我们将向您展示如何将康泰克的USB模拟量输入设备与免费数据记录器软件C-LOGGER相结合，并将其用作数据记录器的方法。

  • 只需在PC上连接一个模拟设备，即可将其用作数据记录器。
  • 数据记录器软件C-LOGGER是免费提供的，此处介绍其安装步骤。
  • 由于获取的模拟数据存储在PC上，因此也便于在其他软件上使用。

point

本文说明如何设置PC以将其用作数据记录器。

本文所用系统的配置

■C-LOGGER数据记录器软件的特点

高速采样和绘图

高速采样和绘图

多图表窗口显示

多图表窗口显示

交互式格式（向导），便于设置采样条件

交互式格式（向导），
便于设置采样条件

自定义数据显示图表功能

自定义数据显示图表功能

自定义数据显示图表功能

可以自动保存和收集时间久，容量大的数据

可以自动保存和收集时间久，容量大的数据

■步骤1 设备设置

在PC上使用康泰克设备之前必须先进行设置。
需要同时准备软件和硬件。
本教程中使用模拟设备"AI-1608GY-USB.new window"。屏幕显示可能因产品而异，但基本步骤相同。
如果您已经完成安装，请参阅"步骤2 C-LOGGER设置"。

1.1 软件安装

为了在PC上运行该设备，先进行软件安装。本安装在Windows 11中执行。屏幕显示可能因OS而异，但基本设置步骤相同。在将模拟设备"AI-1608GY-USBnew window"连接到您的PC之前，请下载设备驱动程序API-AIO(WDM)new window（以下简称“设备驱动程序”）。康泰克的设备驱动程序是通用的。最新的设备驱动程序可以从这里下载。new window

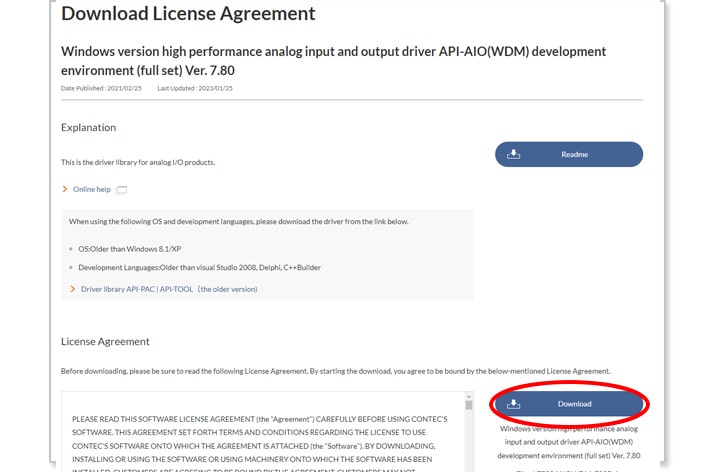

c-logger_re_1-01m 阅读并同意许可协议后，单击“下载”下载软件。

下载完成后，解压缩下载的文件。

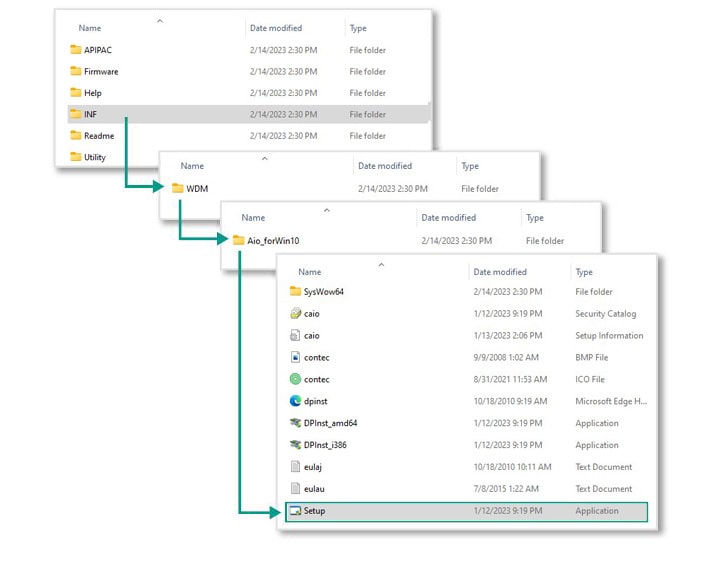

打开“＜Destination folder＞¥INF¥WDM¥AIO_ForWin10¥Setup.exe.”。在文件夹中执行“Setup.exe”，并按提示安装软件。

  • ※
    尽管该文件夹名为“AIO_ForWin10”，但与Windows 11兼容。
  • ※
    使用Windows 8.1/XP或更早版本的客户，请单击此处new window。
  • ※
    开发环境位于“＜Destination folder＞¥APIPAC¥AioWdm¥Disk1¥Setup.exe,”，但使用C-LOGGER时无需安装。
  • ※
    更多有关如何安装设备驱动程序和开发环境的详细信息，请查看“在线帮助new window＞ > 搭建驱动环境 > 安装设备驱动程序”的图解说明。

c-logger_re_1-02

1.2 硬件安装

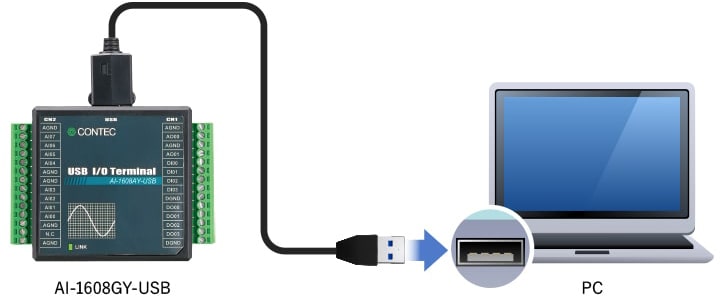

完成设备驱动程序安装后，将模拟设备“AI-1608GY-USBnew window”连接到PC的USB端口，以便OS识别该设备。
当USB连接到PC时，设备将自动安装。
如果您的设备是USB以外的PCI Express (PCI)，请在PC关闭时安装扩展板。
更多设备驱动程序的安装方法请参考“在线帮助new window > 搭建驱动环境 > 安装设备驱动程序”

c-logger_re_1-21

确认设备已正确安装。
右击开始按钮打开设备管理器。
已安装的设备显示在CONTEC Devices下。

防止连接器断开的附件

为防止USB电缆意外断开，附带一个防止连接器断开的配件。请务必使用。

c-logger_re_1-22

c-logger_re_1-23m

1.3 与外部设备的连接和运行检查

进行一个简单的测试，看看是否能得到模拟量信号。在这里说明连接函数生成器的情况。例如，函数生成器输出一个10Hz和5 [V]振幅的正弦波。

c-logger_re_1-32

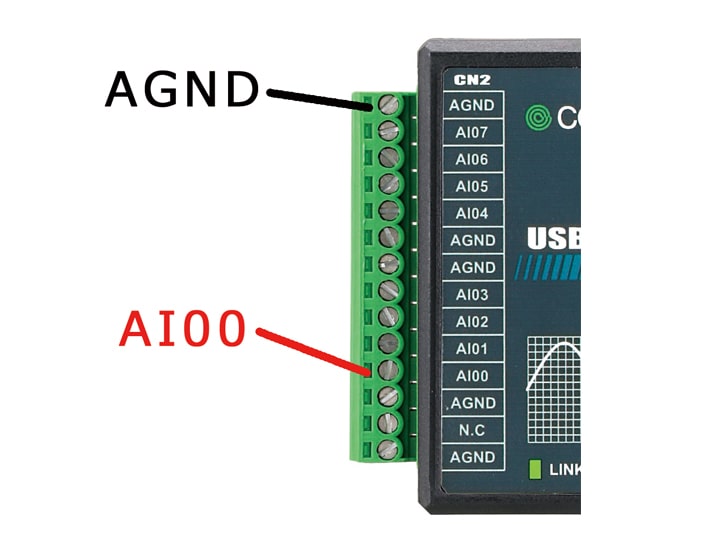

将AI00和AGND连接到信号源。
印有信号名称以便于信号布线。
AI00至AI07均为模拟输入通道，AGND为模拟接地。

c-logger_re_1-31m

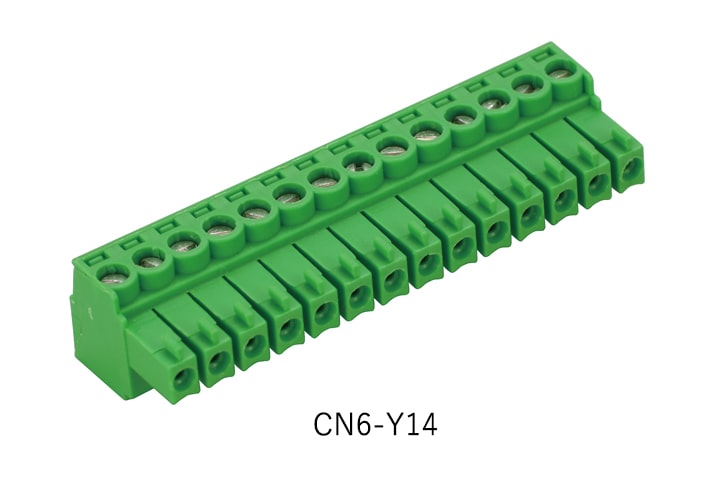

准备多个端子连接器会更加方便

端子连接器（型号：CN6-Y14new window）可拆卸，可更换。
根据测量模式准备几个预接线端子连接器将很方便，不需要重新接线，可以简单地更换。
还有助于防止接线错误。

c-logger_re_1-33

1.4 使用诊断程序进行运行检查

在PC上确认实际波形。这过程不是获取数据，而是确认是否可以正确获取模拟量信号。

c-logger_re_1-41m-1-42m

右击开始按钮打开设备管理器。
已安装的设备显示在CONTEC Devices下。
右击要确认的设备（在本例中为AIO AI-1608GY-USB “AIO000”*），→然后选择属性 (R)。

  • *
    A-I（字母）-O（字母）-0（零）-0（零）-0（零）


单击通用设置。
“设备名称”是我们的产品指定的用于标识设备的名称。
软件以此名称调用设备。
此名称可任意更改或保留默认名称。

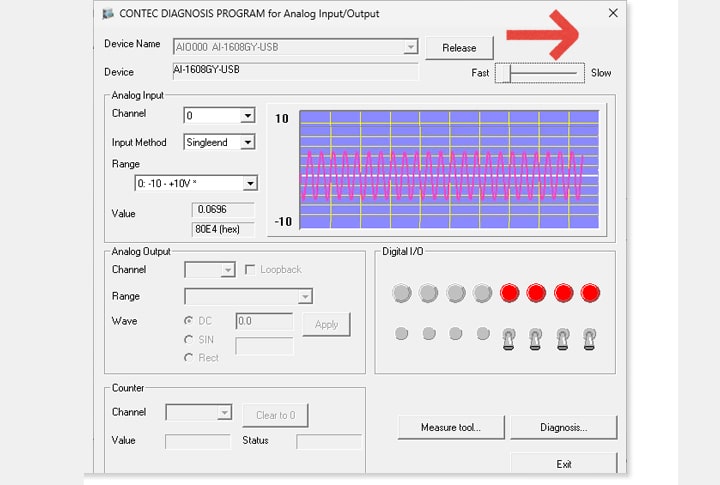

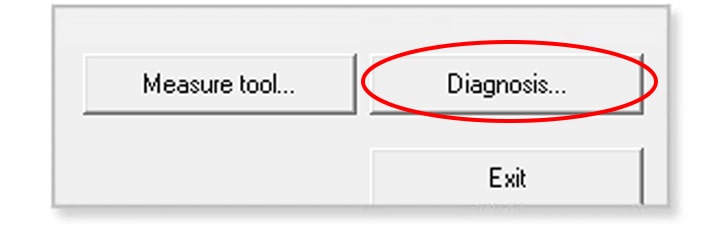

单击通用设置窗口左下角的诊断按钮激活诊断程序。

c-logger_re_1-42m

在诊断程序中，可以使用模拟量输入和输入数据的图表来确认相关信号的输入。
确认是否已正确获取模拟输入信号。

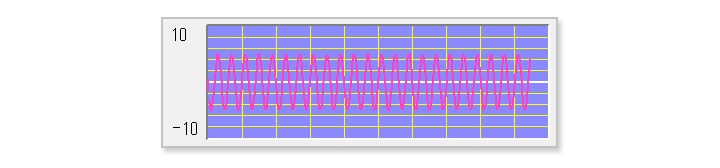

最大化右上角的数据获取速度并确认是否显示±5V正弦波。.

c-logger_re_1-43-2
  • *
    您需要注册成为myCONTEC 成员（免费）才能下载C-LOGGER和设备驱动程序。

c-logger_re_1-43

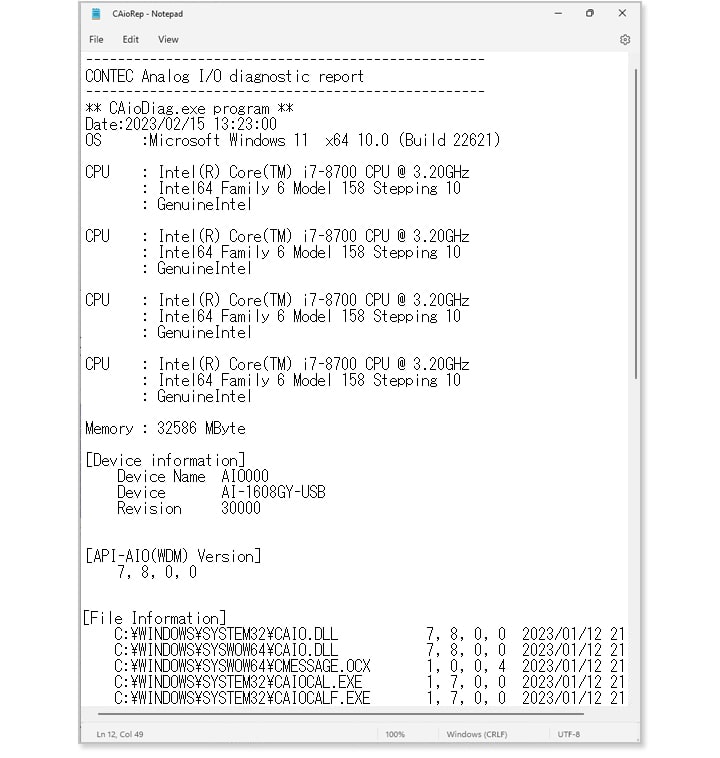

■诊断报告功能■

单击“诊断报告”按钮，将设置信息、安装的驱动程序版本和自我诊断结果输出到文本文件中。
由于我们在技术支持中要求的信息可以自动检索，请在您的问题中附上诊断结果的文本文件，以便我们更顺利地回答。

< p class="image-inner"> c-logger_re_1-45

至此使用设备获取模拟量数据准备工作完成。
下一步说明如何安装免费的数据记录器软件C-LOGGER。

转到步骤2 C-LOGGER设置
