天气相机播放的转播影像及用于远程监视的摄像机伸缩杆系统
“现在为您播放○○的天气情况”随着气象解说员的播报,播报地的景色影像会作为天气预报画面的背景显示在电视上。这就是所谓的天气相机,一般会安装在特定的大楼屋顶或名胜古迹。摄像头一般会固定在大楼顶部,但是在名胜古迹为了不破坏景观,一般会使用伸缩杆。只在拍摄时伸长伸缩杆,拍摄结束后收缩,并将摄像头隐藏起来。除了天气相机及监控摄像头,YUASA Co., Ltd.(总公司:冈山市北区)在广播电视台转播车上使用的油压式伸缩杆领域也有极高的市场占有率。
历来的天气相机影像信号是沿着伸缩杆通过同轴线缆传输到地面的接收装置后再发送到广播电视台的。另外摄像头的摄影(开始、结束)、方向(旋转、角度)的控制也是由电视台通过通信线路发送指令实现,控制信号通过线缆发送到伸缩杆上部的摄像头。 YUASA Co., Ltd.虽然制作了控制伸缩杆升降、旋转单元的独特控制器,但是也正在探讨web摄像头等的数字化、远程操作、状态监视等系统的高度化的实现问题。可在有限的控制盒内安装,在信息通信、控制、影像处理方面满足条件的是CONTEC的薄型盒式工控机BX-100n。BX-100n内置模拟/数字输入输出及LAN功能,厚度仅为35mm (182W x 270D x 35H [mm])。适合在无人、偏远地区安装的无硬盘(采用CF卡),无风扇,无缝隙设计,免维护,可靠性高等特点使BX-100n工业用计算机受到高度评价。
相机伸缩杆上部的组件(左),伸缩杆上升时(右)

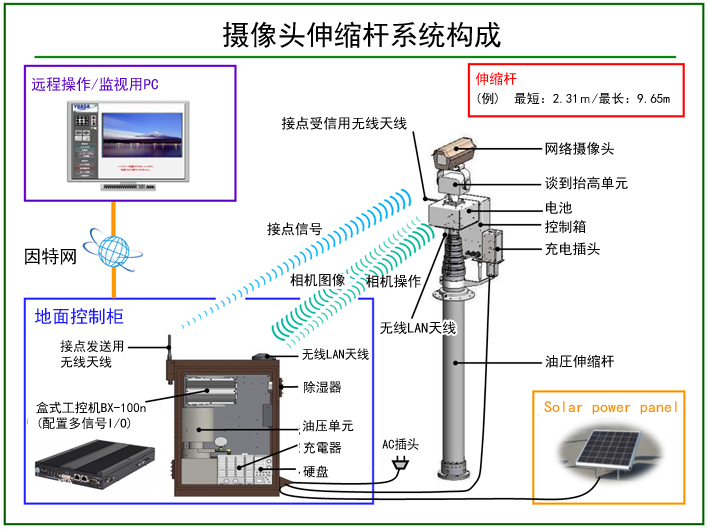

摄像头伸缩杆系统构成
该摄像头伸缩杆系统不仅可用于天气相机,也可作为远程监视装置用于其他系统。以往通过模拟信号将监视画面刻录在录像带中,现在将监视画面实现数字化,并保存在硬盘。通过网络可以进行监视或下载。这是天气相机的基本功能,再加上以下功能。
“播报来自○○现场”电视记者的影像和声音是现场转播车通过天线发射电波至电视台的。重点是天线可以迅速并准确地转向电视台方向。如果在调整时耽误了时间,可能会发生无法连线现场,错过信息影像的情况。YUASA公司在开发“自动方向调整系统”时也采用了BX-100n,可将历来人工遥控操作的工作实现自动化。利用GPS判定转播车的位置,通过陀螺仪方位传感器检出转播车的行驶方向并进行演算处理,控制旋转单元,可快速准确地将天线转向电视台方向。转播车中有很多器材,可利用空间有限。以往使用的是使汽车稳定的千斤顶和升降伸缩杆的专用油压控制器,现在通过差不多大小的BX-100n即可构建系统。
转播用天线伸缩杆市场占有率为90%
通过小型且高性能的盒式工控机构建系统的构想得到扩展
多信号I/O薄型 盒式工控机 BX-100n集合了通信功能、测量控制功能、高速处理能力于一体,厚度仅为35mm的紧凑设计,可安装在50mm的间隙中。而且具有高可靠性,被广泛应用于工业领域。
