2018/10/09非洲、亚洲、欧洲、日本、中东、北美、大洋洲、中南美
康泰克公司最新推出配置总线主控传送功能的PCI Express数字量输入输出板卡,并于10月9日开始销售。

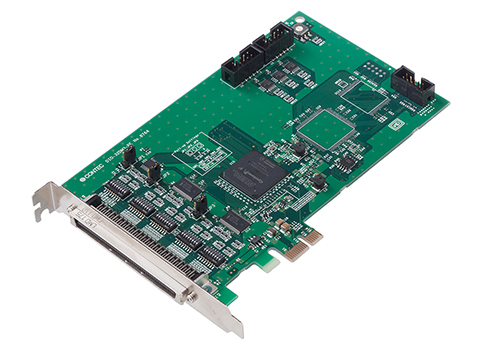

DIO-32DM3-PE
新产品 (型号: DIO-32DM3-PE),最大32ch通路并列的数字信号,最大可达50MHz输入输出。高速的并行传送信号的采样、或任意数字模式的高速输出,可作为数字波形生成器使用。 现在正在进行从Windows 32bit版向64bit版的提升工作,依据64bit版OS的规格,数据传送用缓冲内存只能保证较少的存储容量(1MB),因此使得DMA的传送机能没有得到充分的发挥。 作为旧式产品 (型号: DIO-32DM2-PE) 的后继产品,在保持上位互换性的同时,最大采样率提高了2.5倍 (20MHz → 50MHz) 。通过改良PCI Express总线控制逻辑,总线主控传送率提高4.5倍 (80MByte/sec → 360MByte/sec)、传送可能的内存空间在32bit版 OS环境扩大320倍 (64MByte/ch → 2GByte/ch)、在64bit版 OS扩大2,048倍 (1Byte/ch → 2GByte/ch) 。 在IC监测仪、光学设备的检查与测量等领域,针对高速传送数据的需求日益增高,此产品将为提高用户检测工作的效率和改善作出贡献。 康泰克公司还将此技术应用到其它产品,使得技术得到不断发展,充分满足高速化・高精度化检测测量应用的需求。
响应速度达50MHz的非隔离LVTTL 电平(工作电压3.3VDC、正逻辑),配置32点双方向输入输出,通过设定可以选为输入32点/输入输出各16点/输出32点。
依靠总线主控传送机能,不会造成CPU的负荷,大容量数据传送,用最大可达50MHz传送速度进行数据采样(输入),或生成输出波形数据。因为数据采样/波形生成具有分别独立的2通道的总线主控传送机能模块,所以可同时进行16点数据采样和16点的波形生成输出。
产品配有最大16块板卡可同时工作的同步控制端子,配有此同步控制端子的本公司的板卡,可以简单实现板卡的同步动作。
使用通用输入输出时,最大4点输入可作为中断请求信号使用,每个位信号可以选择中断禁止/允许。
利用产品附带的驱动函数库API-PAC(W32),可以编制各种Windows应用程序。产品还附带数字信号的波形生成无需编程,就可简单地进行应用设计的「C-LogicDesigner」软件。另外,使用专用的函数库,还可以制作LabVIEW的应用程序。
PCI总线板卡PIO-32DM(PCI)、以及PCI Express 总线板卡DIO-32DM-PE和DIO-32DM2-PE配置同等机能,兼容互换。同时,接线端子的形状和信号配置也保持互换,从现有系统的移植非常容易。
