AO-1604LI-PE 模拟量输出 PCI Express 总线板卡 / 4ch 模拟量输出 (16bit 100ks/s) / 1ch 计数器 / 总线隔离 - 多功能DAQ L系列

  • RoHS Compliant
  • 标准保修3年
  • 延长保修可能

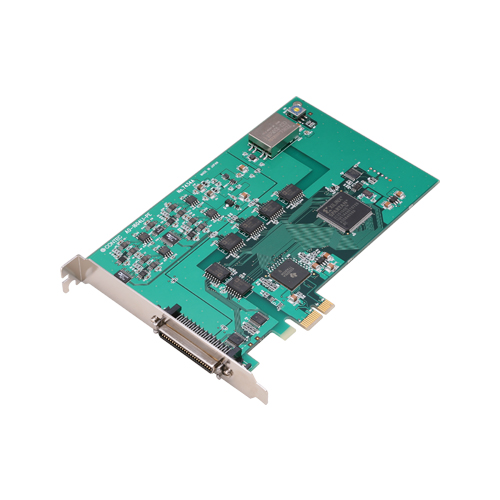

  • ao-1604li-pe_rgb_96dpi_500x500モーダルで開く
  • Bus isolated high precision analog output 4 channels, each 4 channels for digital I/O, counter 1 channel
  • Functions and connectors are compatible with PCI compatible card DAI16-4(LPCI)L
  • Bus isolation between PC and external analog output circuit by a digital isolator
  • The start/end of sampling can be controlled by software, an external trigger, etc.
  • Safety design to adjust output voltage to 0V when power supply is turned on
  • *
    有关延长保修的详细信息，请与我们联系。

机能・规格

扩展模块

系列 模拟量 L(Low-cost&Multi-function)
总线规格 PCI Express
类型 Short Size
所用连接器 Miniature ribbon 50-pin

模拟信号输入输出

输入通道 -
输入范围 -
ADC 分辨率 -
采样频率 -
输入缓冲存储器 -
输出通道 4-ch
输出范围 ±10V
DAC 分辨率 16-bit
更新率 10μsec (max.)
输出缓冲存储器 1k Word

数字信号输入和输出

输入点数 4-ch
输出点数 4-ch
双向输入输出点数 -
响应时间（输入） 200nsec (max.)
响应时间（输出） 200nsec (max.)
工作电压（输入） 5VDC-TTL
工作电压（输出） 5VDC-TTL
输入电路 Non-isolated TTL level input (Positive logic)
输出电路 Non-isolated TTL level output (Positive logic)
内置外部电路用电源 -

计数器

通道数 1-ch
计数方式 32-bit Up count
响应速度 1MHz

支持的操作系统

支持的操作系统 Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
  • *
    各个软件能够支持的操作系统是不同的。关于各个软件所支持的操作系统以及发行版本的信息，请参阅该软件的Readme文件和在线帮助程序。
