DIO-32DM3-PE 高速数字量输入输出 PCI Express总线 板卡 50MHz 双方向32点 (总线主控 非绝缘3.3VDC-LVTTL)

• 概要・特点
• 机能・规格
• 订购信息・选件
• 技术支持・下载

概要・特点

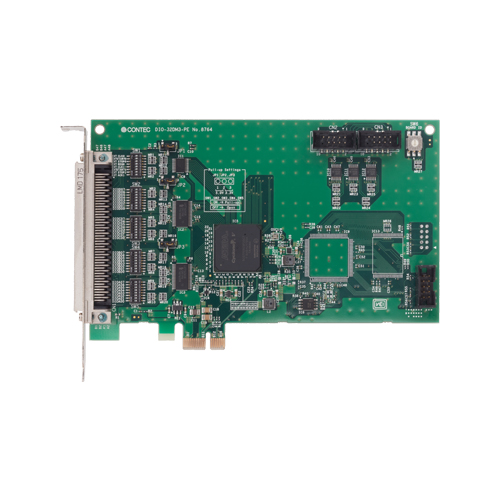

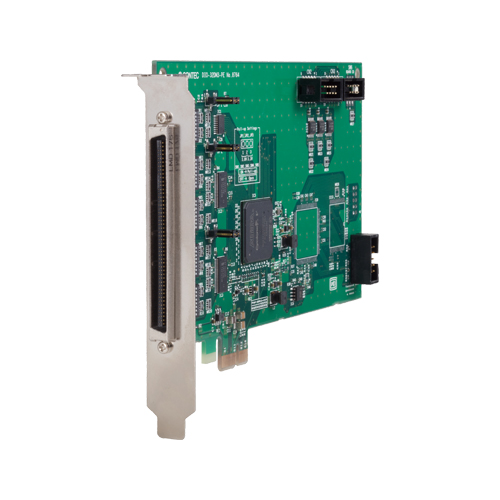

本产品最大可以输入或输出32ch数字信号，最大可达50MHz输入输出。高速的并行传送信号的采样、或任意数字模式的高速输出，可作为数字波形生成器使用。现在正在进行从Windows 32bit版向64bit版的提升工作，依据64bit版OS的规格，数据传送用缓冲内存只能保证较少的存储容量（1MB），因此使得DMA的传送机能没有得到充分的发挥。作为DIO-32DM2-PE的后继产品，在保持上位互换性的同时，最大采样率提高了2.5倍 (20MHz → 50MHz) 。通过改良PCI Express总线控制逻辑，总线主控传送率提高4.5倍 (80MByte/sec → 360MByte/sec)、传送可能的内存空间在32bit版 OS环境扩大320倍 (64MByte/ch → 2GByte/ch)、在64bit版 OS扩大2,048倍 (1Byte/ch → 2GByte/ch) 。

• 配备非隔离 LVTTL电平32点输入输出(输入32点/输入输出各16点/输出32点可选)

  • 响应速度达50MHz的非隔离LVTTL 电平(工作电压3.3VDC、正逻辑)，配置32点双方向输入输出，通过设定可以选为输入32点/输入输出各16点/输出32点。
• 依靠总线主控传送，可最大50MHz的采样或波形生成

  • 依靠总线主控传送机能，不会造成CPU的负荷，大容量数据传送，用最大可达50MHz传送速度进行数据采样(输入)，或生成输出波形数据。因为数据采样/波形生成具有分别独立的2通道的总线主控传送机能模块，所以可同时进行16点数据采样和16点的波形生成输出。
• 使用同期控制端子，多块板卡可同时进行输入或输出

  • 产品配有最大16块板卡可同时工作的同步控制端子，配有此同步控制端子的本公司的板卡，可以简单实现板卡的同步动作。
• 使用通用输入输出功能时，最大4点输入信号可作为中断请求信号使用

  • 使用通用输入输出时，最大4点输入可作为中断请求信号使用，每个位信号可以选择中断禁止/允许。
• 产品附带Windows版驱动软件库和GUI软件、还提供LabVIEW专用驱动程序

  • 利用产品附带的驱动函数库API-PAC(W32)，可以编制各种Windows应用程序。产品还附带数字信号的波形生成无需编程，就可简单地进行应用设计的「C-LogicDesigner」软件。另外，使用专用的函数库，还可以制作LabVIEW的应用程序。
• 与PCI总线板卡PIO-32DM(PCI)、以及PCI Express 总线板卡DIO-32DM-PE和DIO-32DM2-PE功能和接线端子兼容互换

  • PCI总线板卡PIO-32DM(PCI)、以及PCI Express 总线板卡DIO-32DM-PE和DIO-32DM2-PE配置同等机能，兼容互换。同时，接线端子的形状和信号配置也保持互换，从现有系统的移植非常容易。
