96针半间距连接器类型的线缆和附件

本章节指导您了解与96针半间距连接器型产品一起使用的线缆和附件，以及如何连接它们。

CN1:96-pin half pitch connector

Cables and Accessories for 96-pin Half Pitch Connector Type

*
每一个连接器都需要线缆。

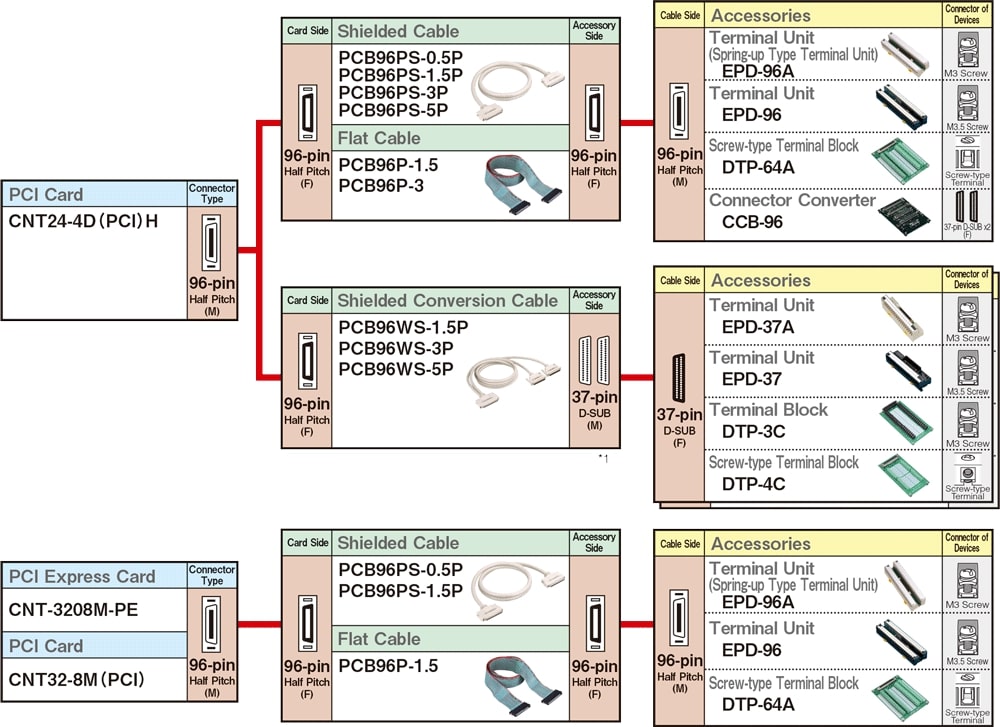

连接到接线端子
与37针连接器型产品共享
连接到分立电线
可与96针半间距连接器连接的计数器

连接到接线端子

	线缆 (96针)		产品附件
	0.5m PCB96PS-0.5P 1.5m PCB96PS-1.5P 3.0m PCB96PS-3P 5.0m PCB96PS-5P 屏蔽线缆 1.5m PCB96P-1.5 3.0m PCB96P-3 扁平线缆		EPD-96A EPD-96 DTP-64A CCB-96 接线端子

*
连接非隔离的TTL / LVTTL输入/输出时，请使用长度为1.5 m以下的线缆。

附件 - 96触点接线端子（用于96针0.8mm间距连接器)

螺丝提起压接继电器接线盒: EPD-A 系列

防止端子螺钉脱落
使用R型压接端子线缆时，去除端子螺钉很麻烦。过度松开它们会导致螺钉掉落。有没有过这样的经历？使用螺钉提起式接线端子就能解决这些问题！即使端子螺钉松动，内部弹簧也会抬起并固定螺钉，从而防止螺钉松动。

共享37针D-SUB连接器型设备和附件

以下连接用于使用或共享带有37针D-SUB连接器型的设备和附件

	转换线缆(37针 x 2)		产品附件
	1.5m PCB96WS-1.5P 3.0m PCB96WS-3P 5.0m PCB96WS-5P 屏蔽线缆		EPD-37A EPD-37 DTP-3C DTP-4C 接线端子

*
连接非隔离的TTL / LVTTL输入/输出时，请使用长度为1.5 m以下的线缆。
*
这个连接不适用于CNT-3208M-PE 和 CNT32-8M(PCI).

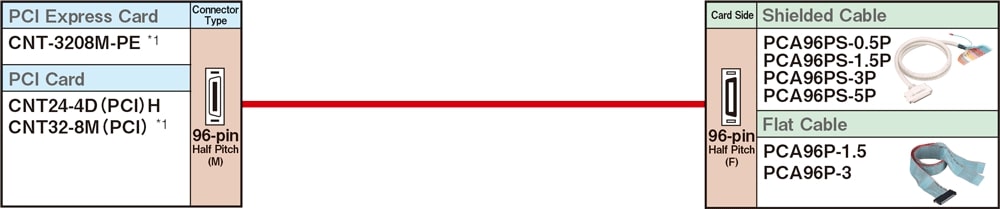

用分立线缆连接

Connecting with a discrete wire cablee

*
1 连接非隔离的TTL / LVTTL输入/输出时，请使用长度为1.5 m以下的线缆。

	线缆 (96针)
	0.5m PCA96PS-0.5P 1.5m PCA96PS-1.5P 3.0m PCA96PS-3P 5.0m PCA96PS-5P 屏蔽线缆 1.5m PCA96P-1.5 3.0m PCA96P-3 5.0m PCA96P-5 扁平线缆(48针 x 2)

*
连接非隔离的TTL / LVTTL输入/输出时，请使用长度为1.5 m以下的线缆。

可通过96针半间距连接器连接的计数板卡

PCI Express

CNT-3208M-PE

PCI

产品附件对照表
