100针0.8毫米间距连接器类型的线缆和配件

本章节将详细说明如何选择配件，例如接线盒和连接电缆。有许多方便的接线端子和连接线缆可供使用，例如通过了康泰克有关静电和精度出厂检查的纯正制造商的线缆，以及即使拧松了端子螺钉也不会脱落的“向上拧紧的端子排”。

CN A:100-pin, 0.8 mm pitch connectors/CN B:100-pin, 0.8 mm pitch connectors

Digital I/O Accessories & Cables 100-pin 0.8 mm Pitch Connector Type

  • *1
    每一个连接器都需要线缆和配件。
  • *2
    请选择不超过1.5m的线缆连接。

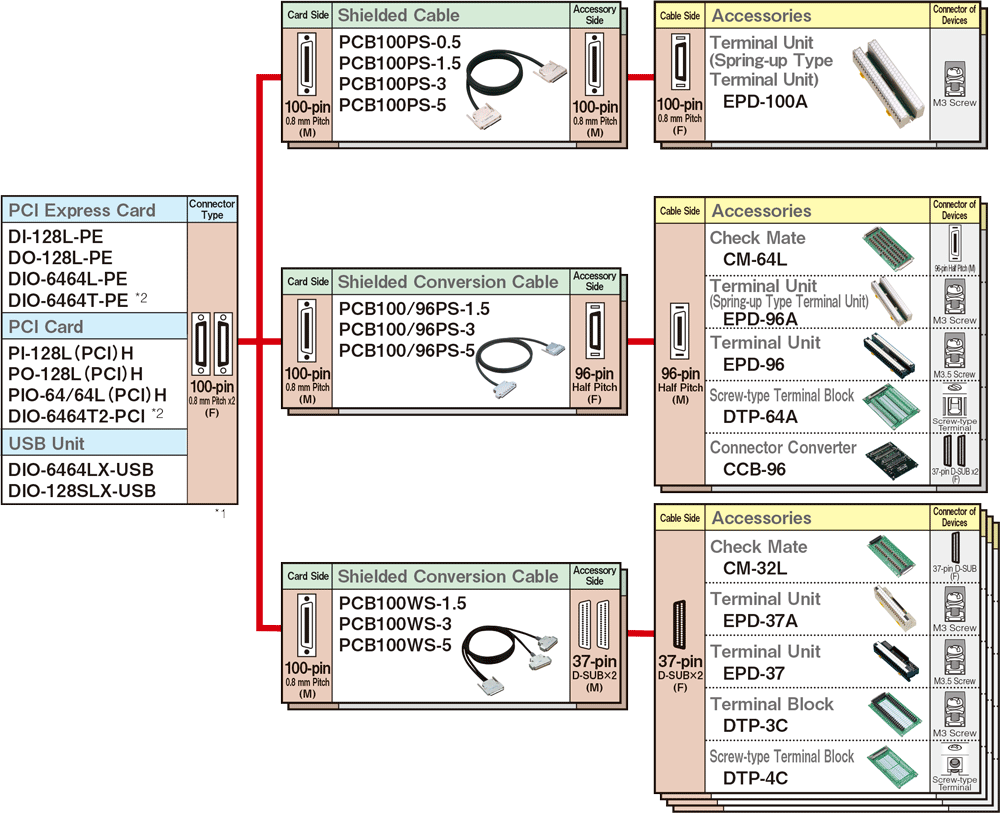

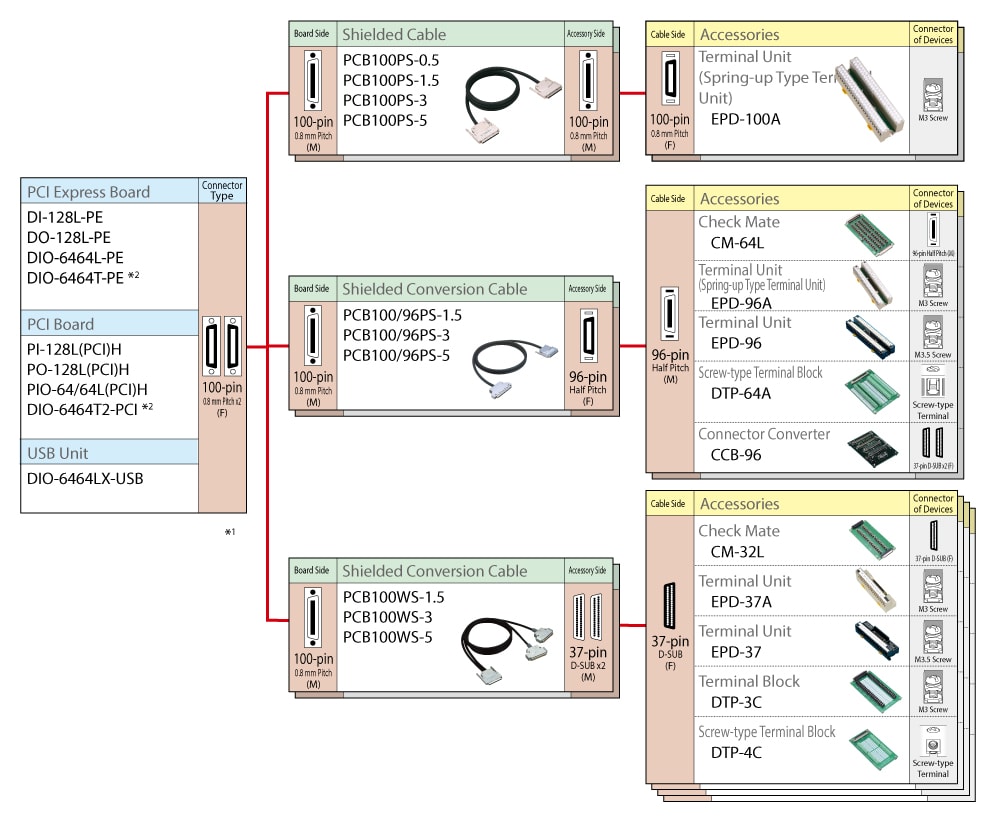

接线端子排

线缆 (100针) 配件 (100点)
100-pin, 0.8 mm pitch connectors CN A,CN B Both directions shared

屏蔽线缆

接続

接线端子

  • *
    连接非隔离的TTL / LVTTL I / O设备时，请使用不超过1.5 m的线缆.

配件 - 100个接触点（用于100针，0.8 mm间距的连接器) -

96针半间距连接器类型的通用设备和附件

这是在使用96针半间距连接器的设备中重复使用附件时的连接方法。

转换线缆(96针) 产品附件 (96点)
100-pin, 0.8 mm pitch connectors CN A,CN B Both directions shared

屏蔽线缆

接続

接线端子

连接器转换板

  • *
    连接非隔离的TTL / LVTTL I / O设备，请使用不超过1.5 m的线缆.

37针D-SUB连接器类型的通用设备和附件

这是使用37针D-SUB连接器的设备重复使用附件时的连接方法.

转换线缆(37针 ×2) 附件 (37点)
100-pin, 0.8 mm pitch connectors CN A,CN B Both directions shared

双端屏蔽线缆

接続

接线端子

  • *
    连接非隔离的TTL / LVTTL I / O设备时，请使用不超过1.5 m的线缆。

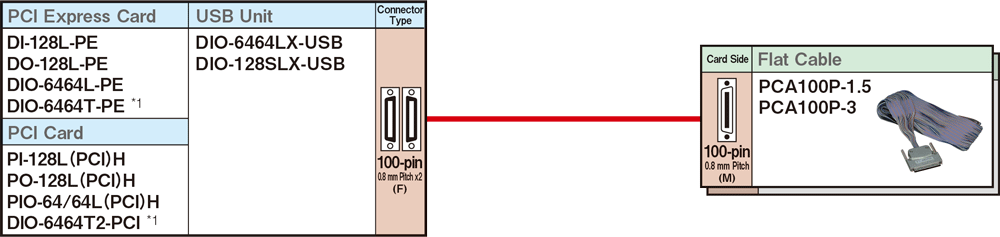

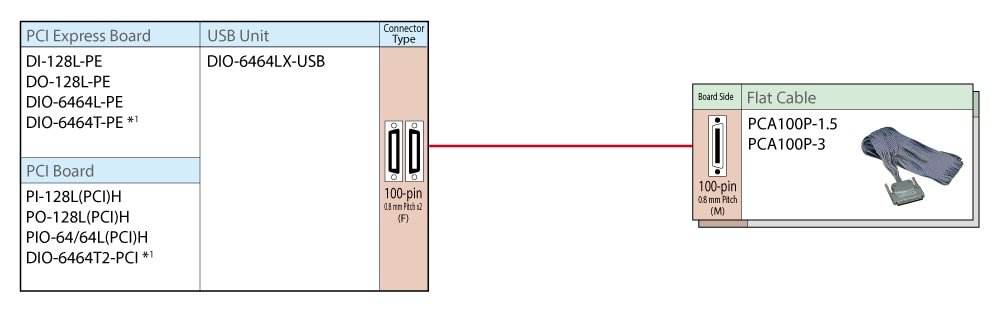

用散线线缆接线

线缆 (100针)
100-pin, 0.8 mm pitch connectors CN A,CN B Both directions shared

扁平线缆

  • *
    连接非隔离的TTL / LVTTL I / O设备时，请使用不超过1.5 m的线缆。

使用100引脚0.8mm间距连接器的设备。

总线类型 型号
PCI Express
PCI
USB
