适用于物联网的远程监控系统 nano系列

对于实现分散的当地设备的数字化所必不可少的远程监控产品。
使用方便并且性价比高的CONPROSYS nano系列产品可加速工业系统的数字化转型。

I/O模块

这是耦合器单元中扩展各种I/O接口的模块。

模拟量输入模块

型号	输入格式^*1	输入通道数	电压输入^*1	电流输入^1^2	消费电力	连接器
CPSN-AI-1208LI	Single-end input or differential input	8ch (single-end input) 4ch (differential input)	±10V, ±5V, ±2.5V, 0-10V, 12bit (Bus isolated)	±20mA 12bit, (Bus isolated)	5VDC 210mA（Max.） 3.3VDC 10mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)
CPSN-AI-2408LI	Single-end input or differential input	8ch (single-end input) 4ch (differential input)	±10V, ±5V, ±2.5V 0-10V, 0-5V 24bit, bus isolation	±20mA, 0-20mA,24bit, bus isolation	5VDC 140mA（Max.） 3.3VDC 60mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)

*1
所有输入通道只能是相同的输入格式和输入范围。
*2
只有差动输入支持电流输入

模拟量输出模块

型号	输出格式	通道数/绝缘规格	解析度	电压输出范围	电流输出范围	能量消耗	连接器
CPSN-AO-1602LC	Voltage/current output	2ch / Inter-channel isolation	16bit	±10V, ±5V, 0 to 10V, 0 to 5V	0 to 20mA	2.1W	Screw terminal block (2 pieces 3.81mm/0.15” pitch 10-pin)

如果不知道选择什么产品，我们将结合图解，为您简单易懂地说明模拟量输入输出、A/D转换、D/A转换的基础知识和术语集

基础知识模拟量输入输出

传感器模块

型号	输入格式	通道数/绝缘规格	对应传感器	消费电力	连接器
CPSN-SSI-4C	Differential input	4ch／bus isolation	Thermocouple J, K, E, N, R, S, T	5VDC 150mA (Max.) 3.3VDC 50mA (Max.)	Screw terminal block (3.81mm/0.15” pitch 10 pins)

数字量输入输出模块

型号	输入	输出	消费电力	连接器
CPSN-DI-08L	8ch Opto-coupler isolated input Supports current sink (negative logic) or source (positive logic) output	ー	3.3VDC 50mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)
CPSN-DI-08BL （内置电源：12VDC）	8ch Opto-coupler isolated input Supports current sink output (negative logic)	ー	5VDC 110mA（Max.） 3.3VDC 50mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)
CPSN-DI-16BCL （外部电源12-24VDC/ 内置电源12VDC）	16ch Opto-coupler isolated input (Supports current sink(negative logic) or source (positive logic) output) with simple counter function	ー	5VDC 150mA (Max.) 3.3VDC 100mA (Max.)	MIL connector (20pin）
CPSN-DO-08L	ー	8ch Opto-coupler isolated open collector output Current sink type (negative logic)	3.3VDC 90mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)
CPSN-DO-08BL （内置电源：12VDC）	ー	8ch Opto-coupler isolated open collector output Current sink type (negative logic)	5VDC 130mA (Max.) 3.3VDC 90mA (Max.)
CPSN-DO-08RL	ー	8ch Opto-coupler isolated output (Current source output)(positive logic)	3.3VDC 80mA (Max.)W
CPSN-DO-08BRL （内置电源：12VDC）	ー	8ch Opto-coupler isolated output (Current source output)(positive logic)	5VDC 150mA（Max.） 3.3VDC 80mA（Max.）
CPSN-DIO-08SL	Bi-Directional: 8ch (shared inputs and outputs) Input: Opto-coupler isolated input(supports current sink output)(negative logic) Output: Opto-coupler isolated open-collector outputs (current sink type) (negative logic)		0.3W

如果不知道选择什么产品，我们会从术语解说到接口电路特性，简单易懂地为您说明

基础知识数字量输入输出

继电器模块

型号	输入	输出	消费电力	连接器
CPSN-RRY-4PCA	ー	4ch relay contacts (Form A) output	1.2W	Screw terminal block (2 pieces 3.81mm/0.15” pitch 10-pin)

计数器模块

型号	输入	输出	消费电力	连接器
CPSN-CNT-3201I	Phase-A/UP 1ch Phase-B/DOWN 1ch Phase-Z/CLR 1ch General-purpose input signals 1ch Opto-coupler isolated input	Match signal output 1ch Opto-coupler isolated open collector output	0.4W	Screw terminal block (2 pieces 3.81mm/0.15” pitch 10-pin)

串行通讯模块

型号	传输方式	通道数/绝缘规格	消费电力	连接器
CPSN-COM-1PD	Asynchronous serial transmission (Full duplex / Half duplex)	1ch / Bus isolated	5VDC 250mA（Max.） 3.3VDC 20mA（Max.）	Screw terminal block (3.81mm/0.15” pitch 10 pins)

如果不知道选择什么产品，我们将从术语解说到编程方法，简单易懂地为您说明

基础知识串行通信

可选配件

DIN导轨嵌入式电源单元

形式	额定电压输入范围	额定输出电压	额定输出电流	电源功率
CPS-PWD-30AW24-01	100～240V（50～60Hz）	24VDC	1.3A（Max）	30W
CPS-PWD-90AW24-01	100～240V（50～60Hz）	24VDC	3.8A（Max）	90W

*
电源单元附带DC电缆和I/O 3Pin连接端口。
*
需要另行准备AC电源电缆。

可选电源单元

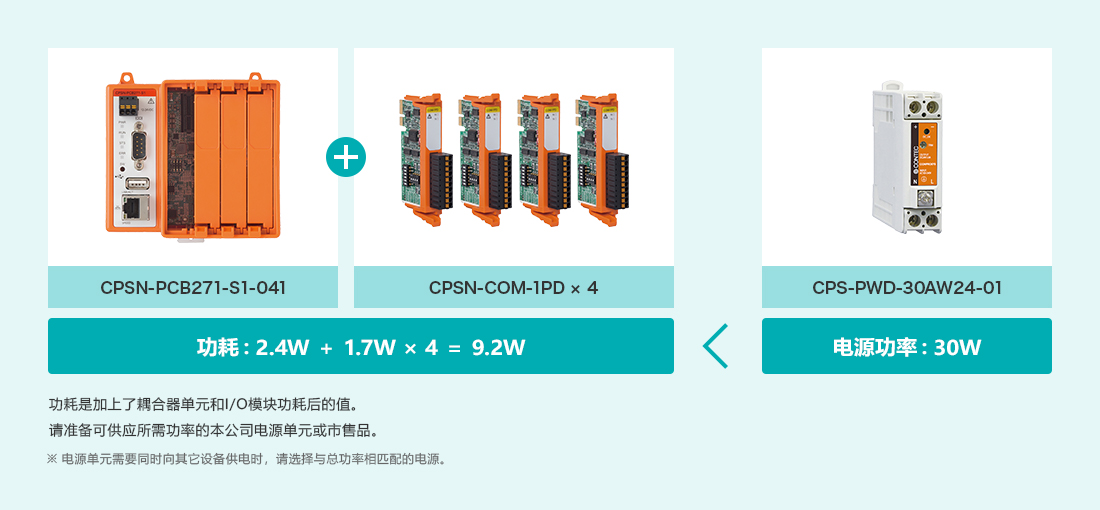

CPSN-PCB271-S1-041 + CPSN-COM-1PD ｘ 4, 功耗：2.4W + 1.7W ｘ 4 = 9.2W < CPS-PWD-30AW24-01, 电源功率：30W, 功耗是加上了耦合器单元和I/O模块功耗后的值。请准备可供应所需功率的本公司电源单元或市售品。（*※ 电源单元需要同时向其它设备供电时，请选择与总功率相匹配的电源。）
