新製品のお知らせ - 高速高精度なマルチファンクションアナログGシリーズに
64チャネル入力ボード「AI-1664UG-PE」登場！部品検査装置・計測テストベンチに最適

製品・サービス

2023/07/11アフリカ、アジア、ヨーロッパ、日本、中東、北米、オセアニア、中南米

コンテックは、高速高精度な多チャネル・アナログ入力機能を搭載した PCI Expressバス準拠のインターフェイスボードを開発、パソコン計測制御 PC-HELPERシリーズアナログGシリーズ「AI-1664UG-PE（以下、新製品）」として、販売を開始しました。

AI-1664UG-PE

型式	品名	価格(税込)
AI-1664UG-PE	PCI Express対応 1MSPS 16bit分解能バスマスタ転送・多機能アナログ64ch入力ボード	¥213,400

当社は、多様な信号入出力を必要とする計測制御システムをコンパクトかつリーズナブルな価格で実現できる高速高精度な多チャネル・アナログ入力機能を搭載した PCI Expressバス準拠のインターフェイスボード「アナログGシリーズ」を4モデル展開して参りました。

今回発売した新製品は、16bit分解能で変換速度1MSPSの64chアナログ入力に加えて、デジタル入出力8点、32bitカウンタ1chの機能を備えた多機能なインターフェイスボードです。今回のモデル追加により、アナログGシリーズのラインアップは合計5モデルとなります。

主な特長

アナログ入力／デジタル入出力／カウンタ搭載の高性能・多機能シングルDAQデバイス
アナログ入力シングルエンド64ch(差動32ch)、16bitに加えて、デジタル入出力 8点、32bit カウンタ 1chを備えた高性能マルチファンクションデバイスです。多様な信号入出力を必要とする計測制御システムをコンパクトかつリーズナブルな価格で実現できます。
DMAバスマスタ転送機能による高速連続サンプリング
DMAバスマスタ転送機能により、コンピュータのメモリ空間へダイレクトにデータ転送するため、デバイスの最高変換速度を維持したまま長時間連続サンプリングが可能です。また、バスマスタ転送でアナログ入力データを転送する場合は、アナログ入力のクロック信号に同期したデジタル入力、デジタル出力、カウンタデータなどを同時に転送することができます。高速かつ長時間のデータ収集が必要な部品検査装置・計測テストベンチに最適です。

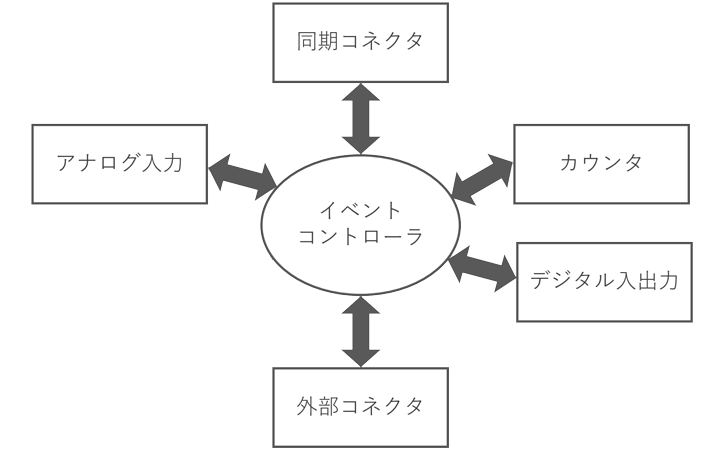

イベントコントローラによる高度な同期制御
各信号入出力のトリガ/ステータスを統合管理するイベントコントローラを搭載、ハードウェアレベルで信号入出力の同期制御が可能です。低遅延・リアルタイムが求められる工場オートメーションや混合信号テストのアプリケーションに最適です。

シナリオ１：2つのデバイス間を同期制御コネクタで同期し、一方のアナログ入力に同期してもう1方のアナログ入力を行う。
シナリオ2：カウンタ値が設定した値になる毎にアナログ入力を行う。
最大16デバイスの同期動作 (同期制御コネクタ接続)
外部配線によるクロック同期を必要とせず、最大16デバイスの同期動作が可能です。専用ケーブルで同期制御コネクタ接続されたデバイスは、イベントコントローラによる同期動作が可能です。同期制御コネクタを搭載した他の当社製デバイスとの同期動作も可能です(DIO-32DM3-PE、CNT-3208M-PEなど)。
ジャンパレス・トリマレス設計 (ソフトウェア設定)
入力レンジ、精度校正、デジタルフィルタの設定をコンピュータに実装したままソフトウェアから行えます。
- アナログ入力レンジ設定：±10V、±5V、±2.5V、0 ～ +10V、0 ～ +5V、0 ～ +2.5V
- アナログ入力校正設定：出荷時およびユーザープリセット
- デジタルフィルタ設定(外部トリガ/クロック、デジタル入力、カウンタ)：0 ～ 16000µs
