SolarView® Compact - スタンドアロン型

【お知らせ】
デモサイト公開中!運用画面・操作感を体験いただけます。詳細はこちら
インターネットからの不正アクセスの影響について 詳細はこちらPDFファイルが開きます

太陽光発電 計測・監視システム SolarView® Compact Ver.4 2016.11 新バージョン パワコン接続台数最大30台

「見える化」をこれ1台で!

太陽光発電データの「見える化」の基本をしっかりおさえた機能を搭載。計測データ保存はもちろん、大型表示器へのスライドショーやネットワーク経由でのWeb表示もこの1台で行えます。

安心の異常通知機能

パワーコンディショナの異常や通信異常を検出すると、メールでお知らせいたします。また、Webアクセスで、異常履歴やパワーコンディショナのステータスも閲覧できます。

高信頼の自社設計&自社生産

30年以上に渡り産業用コンピュータを製造してきた実績から高信頼と安定供給を遵守。当社が自信をもっておすすめする、自社設計&自社生産品です。

SolarView Compact デモサイト公開中!

SolarView Compactの運用画面 デモサイトを以下のURLで公開しております。
実際の操作感と機能を体験いただけます。

デモサイト
http://183.76.86.71:20080別ウィンドウが開きます
ユーザー名
demo
パスワード
demo

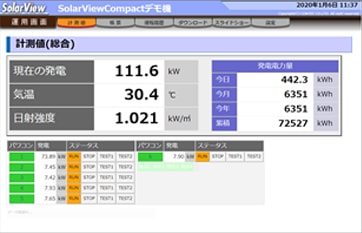

SolarView Compact デモサイト 画面イメージ

SolarView® Compactの詳細情報

RS-485 半二重通信タイプ
型式 SV-CPT-MC310
本体価格 オープンプライス
CONTEC e-shop で購入別ウィンドウが開きます
RS-485 全二重通信タイプ(三社電機製作所製 / 愛知電機製パワコン専用)
型式 SV-CPT-MC310F
本体価格 オープンプライス
商品構成
  • 計測装置
  • LANクロスケーブル
  • DVI-HDMI変換コネクタ
  • 機器構成は予告なく変更する場合があります。

  • 価格・納期は販売代理店にお問い合わせください。販売代理店は当社各支社の営業窓口でも紹介させていただいておりますので、お気軽にお問い合わせください。

パワーコンディショナ出力制御への対応について

現在当社では、ご要望いただきましたパワーコンディショナメーカー様と連携し、SolarViewシリーズ製品の出力制御対応を進めております。

なお、出力制御はSolarView Airのみの対応となります。現在SolarView Airをご使用の場合は、現地にて出力制御対応へアップデート作業(有償)を行います。SolarView Air以外の製品をご使用の場合は、SolarView Airへの置き換えをお勧めいたします。

  • 出力制御に対応できないパワーコンディショナもございます。詳しい内容については当社営業担当までお問い合わせください。

SolarView Compact の主な特長

  • 20社100種類以上のパワーコンディショナに対応

    パワーコンディショナとRS485通信またはネットワーク通信で接続し、正確なデータをリアルタイムに計測します。

  • パワーコンディショナ以外の周辺機器データ計測に対応

    パワーコンディショナの通信計測の他、気象信号(日射・気温)のアナログ計測(2ch)、キュービクルなどの設備監視向け接点入力信号(4ch)に対応しています。

    オプション製品「SV-OPT-CNT2DI8-BOX」を追加いただければ、パルス計測による電力量計データの計測(2ch)、設備監視向け接点入力信号(8ch)が追加できます。詳しくはコチラをご参照ください。 ⇒ SV-OPT-CNT2DI8-BOX

  • Eメール通知機能

    発電所の異常を検知すれば、リアルタイムに登録されたアドレスへメール通知を行います。
    パワーコンディショナのステータス信号を含め、各種検知対象信号ごとにメール通知、履歴保存の設定が可能です。
    また、設定した時間に毎日その時の発電状態をお知らせする定期報告メール機能もあります。

    パワーコンディショナの異常(主に重故障に該当する信号)/パワーコンディショナとの通信異常/外部接点入力信号/定時報告メール

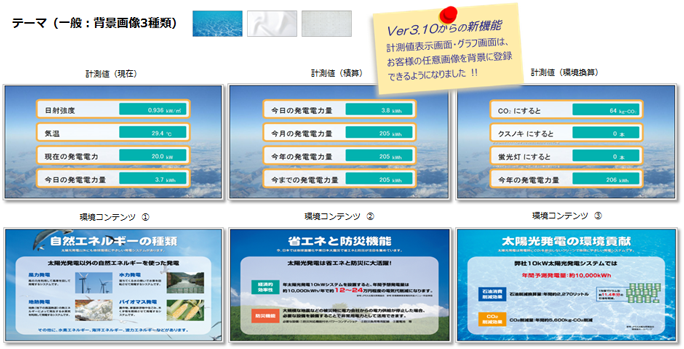

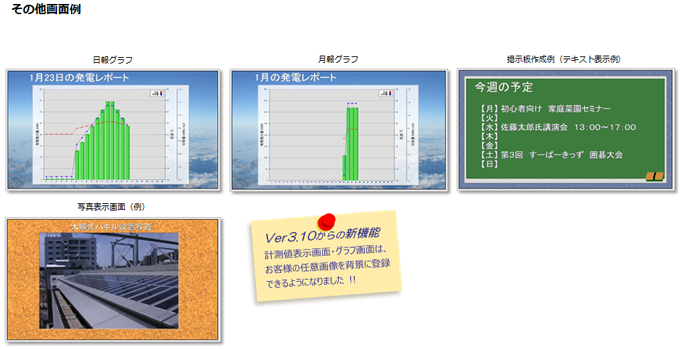

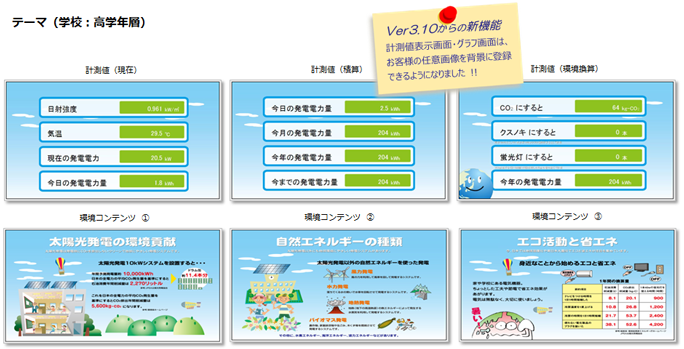

  • スライドショウ機能

    大型表示器への画像出力インターフェース(デジタル)を持っています。
    直接大型表示器へ接続することで、発電状態をスライドショウで表示することができます。

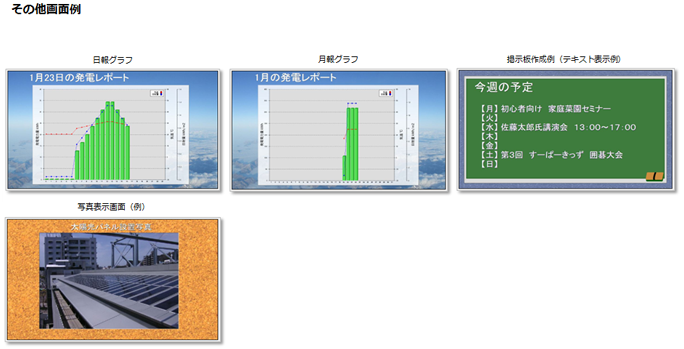

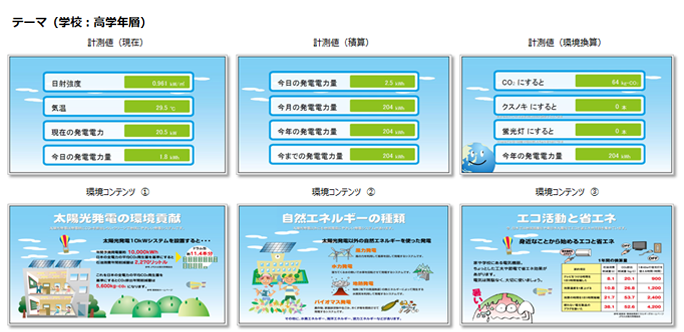

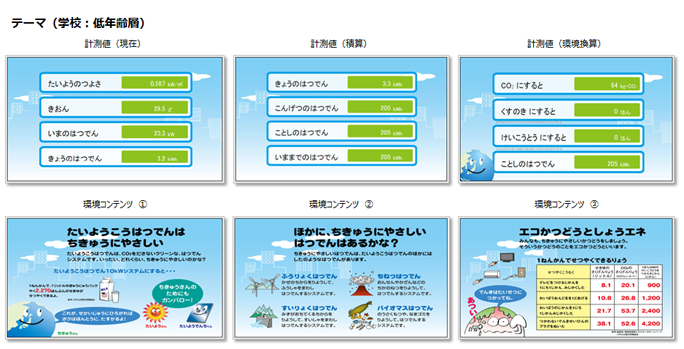

    画面サンプル

    画面サンプル

    画面サンプル

    画面サンプル

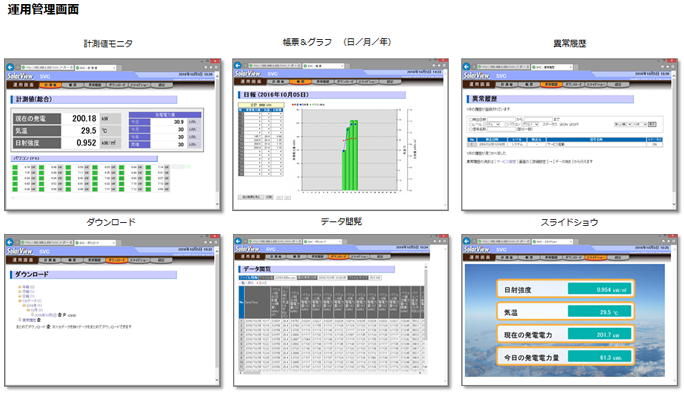

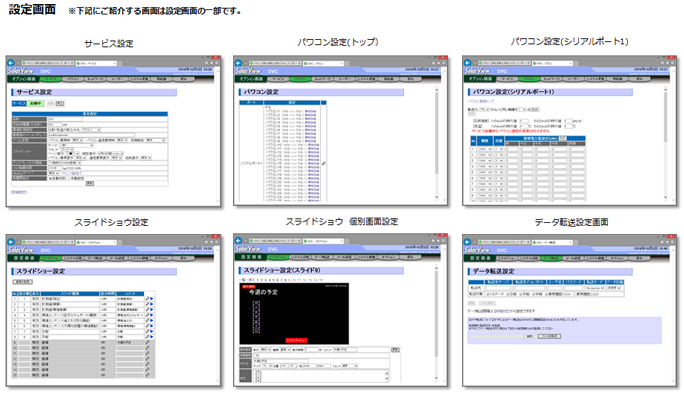

  • Webサーバ機能

    導入時の設定はもちろん、データ閲覧やダウンロード、状態監視もWeb画面から行えます。パソコンなどのWebブラウザ(Google Chromeなど)以外に専用のソフトは必要ありません。

    インターネット接続機器にはセキュリティ対策を

    不正アクセスの手段や抜け道(セキュリティホール)は、日夜新たに発見されており、それを防ぐ完璧な手段はありません。
    インターネット接続には、常に危険が伴うことをご理解いただくとともに、最新の情報を入手し、セキュリティ対策を行うことを強くおすすめします。

    カギのアイコン

    画面サンプル

    画面サンプル

SolarView Compact オプション

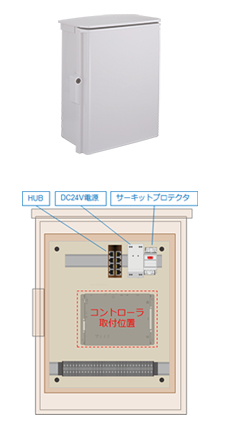

  • SolarView Compact 収納用オプションボックス

    SolarView Compact(SV-CPT-MC310 / SV-CPT-MC310F)及びSolarView Battery (SV-BPX-MC310)を収納可能なオプションボックスです。
    各種信号の端子台への配線やサーキットプロテクター、電源、スイッチングHUBなどを樹脂キャビネットに予め組付けてアッセンブリとしており、計測装置とはコネクタ接続だけで各種信号の端子台配線が完了します。
    屋外設置可能なボックスに収納することと併せて、現場への設置・配線作業がカンタンになります。

型式 SV-BOX-MC310
本体価格 オープンプライス
CONTEC e-shop で購入別ウィンドウが開きます
商品構成
  • 樹脂キャビネット
  • 電源ユニット
  • サーキットプロテクタ
  • スイッチングHUB
  • サージプリント
  • 各種信号端子台(計測装置側コネクタと配線済み)
  • 機器構成は予告なく変更する場合があります。
対応製品
  • SolarView Compact (SV-CPT-MC310)
  • SolarView Compact (SV-CPT-MC310F)
  • SolarView Battery (SV-BPX-MC310)

パルス計測機能追加オプション

SolarView Compact(SV-CPT-MC310 / SV-CPT-MC310F)にパルス計測機能を追加するオプション製品です。
SV-OPT-CNT2DI8-BOXをネットワークで接続することにより、パルス計測(2ch)と接点入力信号(8ch)のデータを計測する事ができます。
詳しくはコチラをご参照ください。 ⇒ SV-OPT-CNT2DI8-BOX

  • 保証延長サービス

    SolarView Compactを長期にわたり、より安心してご使用いただくための保証システム商品「保証延長サービスパック」を用意しています。わずかな保証料のご負担で製品の保証期間を最大7年間に延長できます。

簡単セットアップ紹介動画
