Windowsにおけるアナログ入出力デバイスのインストールと使い方

1) ファンクションジェネレータと接続

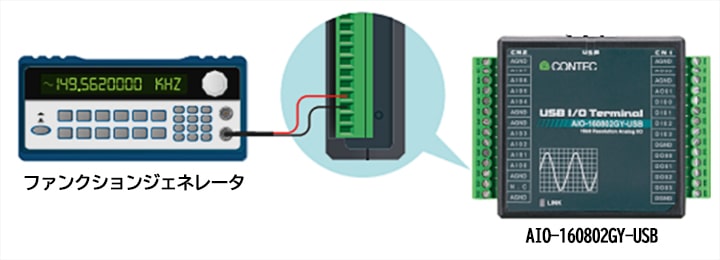

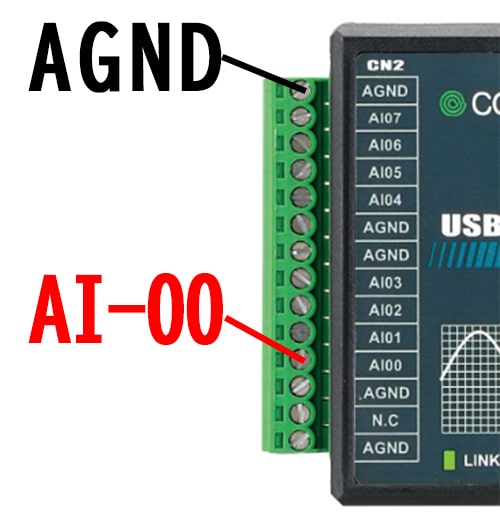

ファンクションジェネレータのプラス端子をAIO-160802GY-USB のAI00、マイナス端子をAGNDと接続します。このチュートリアルでは、ファンクションジェネレータは2[Hz]振幅、7.5[V]の正弦波を出力する設定にしています。

2) 電圧計と接続

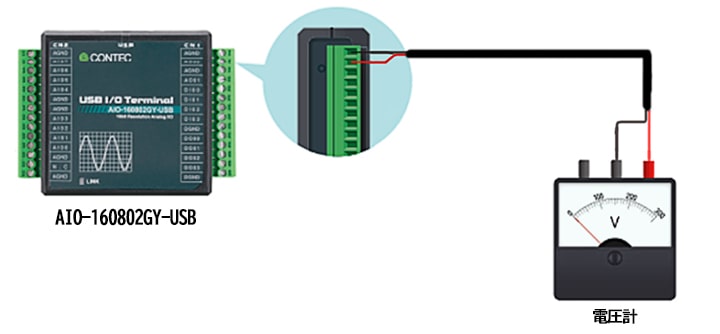

電圧計のプラス端子をAIO-160802GY-USB のAO00、マイナス端子をAGNDと接続します。

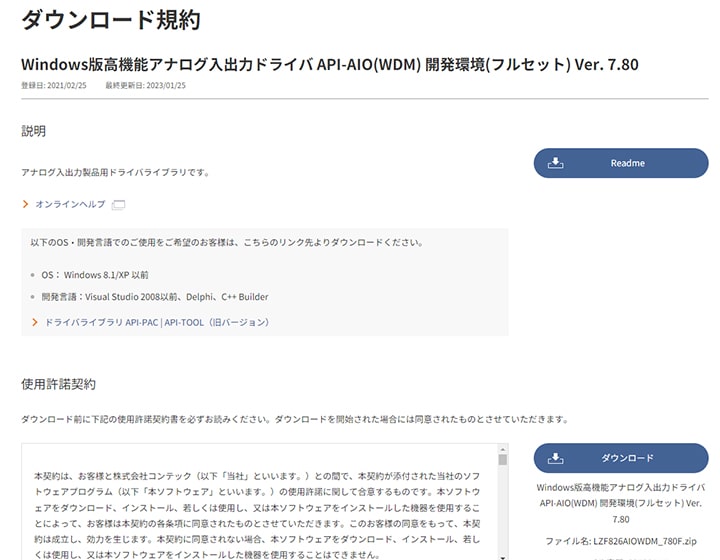

アナログ入出力デバイスをパソコンに接続する前にデバイスドライバAPI-AIO（WDM）（以降ドライバ）をダウンロードします。
最新のドライバはこちらから入手可能です。

1) デバイスドライバのインストール

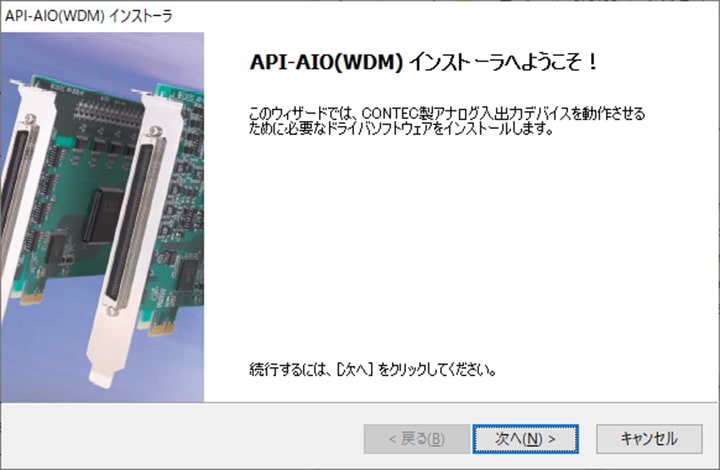

ダウンロードが終われば、ダウンロードしたファイルの展開を行い、「¥INF¥WDM¥Aio_forWin10¥」フォルダ内のSetup.exe を実行し、画面指示に沿ってインストールします。

2) 開発環境のインストール
デバイスドライバインストール後、API関数を利用するためのヘルプ、サンプルプログラムなど、開発環境をインストールします。
「＜展開先フォルダ＞APIPAC¥AioWdm¥Disk1¥」
フォルダ内の setup.exe を実行し、画面指示に沿ってインストールします。

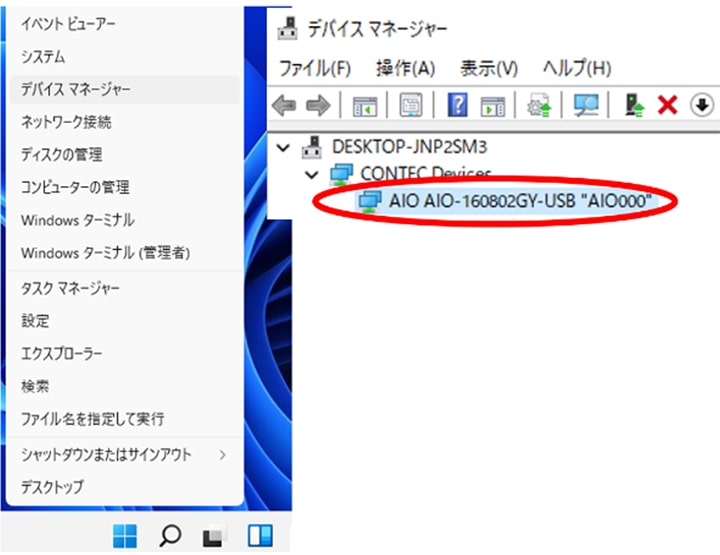

AIO-160802GY-USBとパソコンを付属のUSBケーブルで接続し、デバイスをOSに認識させます。同じ製品を複数使用する場合は1つずつ接続してください。USBデバイスを使用する場合はOSを起動した状態で接続します。接続するとデバイスのインストールが自動で行われます。なお、USB以外の場合は「オンラインヘルプ＞ドライバ構築環境＞デバイスドライバのインストール」をご覧ください。デバイスが正常にインストールされたことを確認するには、スタートボタンを右クリックしてデバイスマネージャーを開きます。ContecDevicesツリーの下にインストールしたデバイスが表示されます。

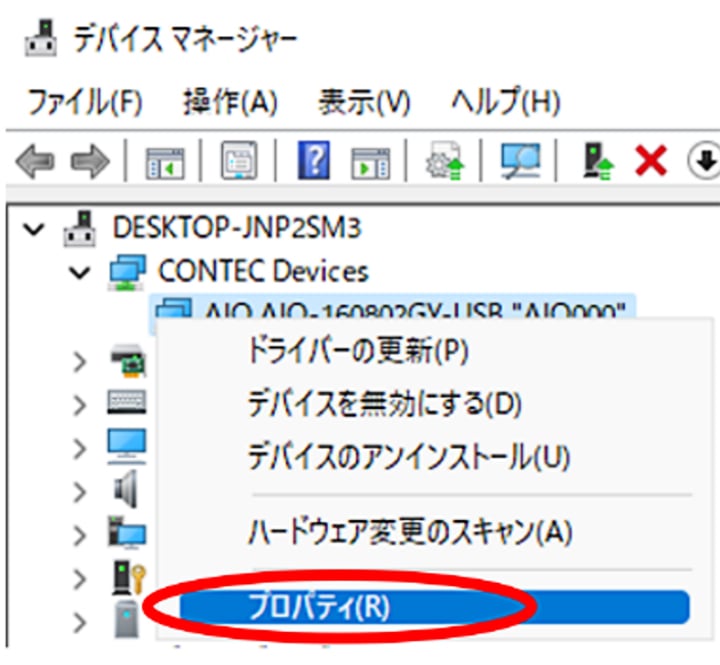

デバイスとデバイスドライバの状態を確認します。デバイスマネージャーで確認したいデバイスをダブルクリックする、またはデバイスの上で右クリックしプロパティを選択するとプロパティ画面が表示されます。

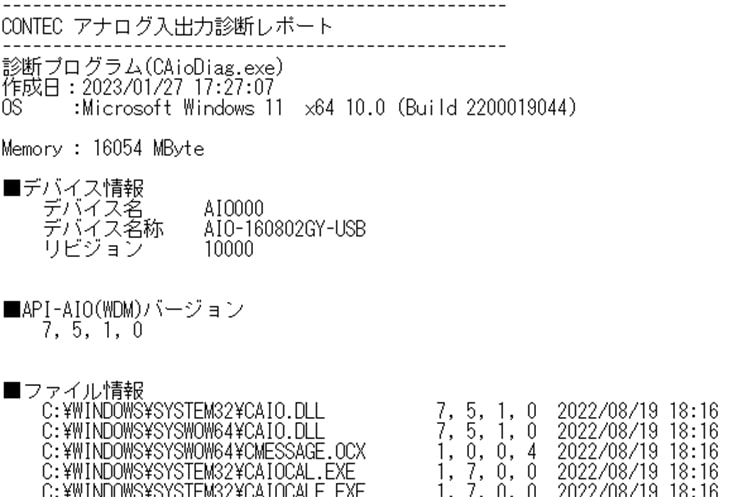

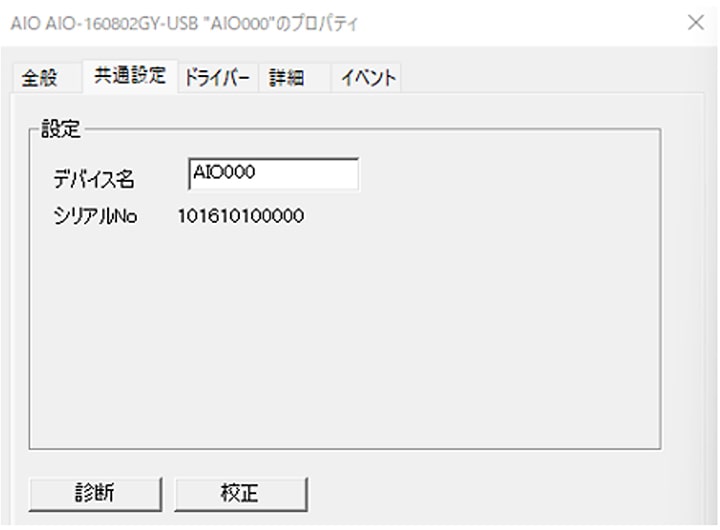

共通設定タブにある「デバイス名」は、当社製品にて、デバイスを識別するために割り当てられる名前です。ソフトウェアからはこの名前で呼び出します。自由に変更できますが、デフォルトのままで問題ありません。共通ページの左下にある診断のボタンを押すことで診断プログラムが起動します。

信号テスト
診断プログラムを使い、正しくアナログ入力信号が取得できているかを診断プログラムで確認します。
入力チャネルに0を指定し、アナログの入力グラフ/入力データがファンクションジェネレータの出力値通り表示されていれば問題ありません。波形が早すぎて確認できない場合は、診断プログラム画面右上にあるバーで調整するか、ファンクションジェネレータの出力を1[Hz]にして、振幅が7.5[V]の正弦波になっているかを確認してください。
