适用于物联网的远程监控系统 nano系列

对于实现分散的当地设备的数字化所必不可少的远程监控产品。
使用方便并且性价比高的CONPROSYS nano系列产品可加速工业系统的数字化转型。

根据用途或系统构成进行选择的2种类型

以PC/PLC为基础进行集中控制

从站型
分散控制

Soft PLC型

远程I/O耦合器单元（从站型）

作为具有Modbus主站功能的通信设备的远程I/O，可使用多种I/O模块，

2×LAN（内置开关）款式

使用标准OS的API向本公司测量控制设备提供指令的软件库。

软件一览（免费下载）

Win32 API函数

远程I/O耦合器单元的种类

型号	功能	电源	物理尺寸	安装方法	工作环境温度

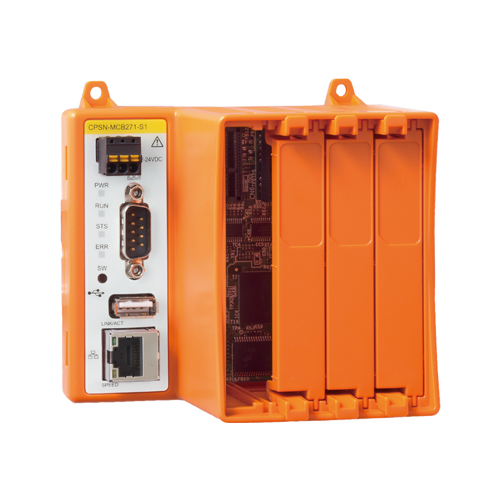

CPSN-MCB271-S1-041	Windows/Linux专用驱动程序 1× LAN 、 1× RS-232C 4× I/O模块用插槽	12～24VDC	110(W)×74.8(D) × 95(H)	35mm DIN导轨使用螺钉固定	-20～60℃^*1
CPSN-MCB271-1-041	Windows/Linux专用驱动程序 2ｘLAN（内置开关） 4ｘI/O模块用插槽		110(W)×74.8(D) × 95(H)
CPSN-MCB271-1-081	Windows/Linux专用驱动程序 2× LAN（内置开关） 8× I/O模块用插槽		179(W)×74.8(D) × 95(H)

*1
墙面安装，左右90度以内以及水平安装时的工作环境温度为-20至+55℃。

远程I/O耦合器单元的配备功能

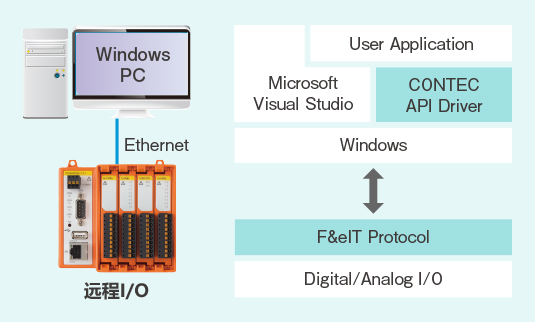

Windows驱动程序（Win32 API函数） Windows PC, Ethernet, 远程I/O, User Application, Microsoft Visual Studio, CONTEC API Driver, Windows, F&eIT Protocol, Digital/Analog I/O

通过利用从本公司官网免费下载驱动程序库，可以像本公司扩展板卡一样，创建与远程I/O相连接的数字量和模拟量信号的输入输出的程序。同时本公司也免费提供Linux驱动程序。

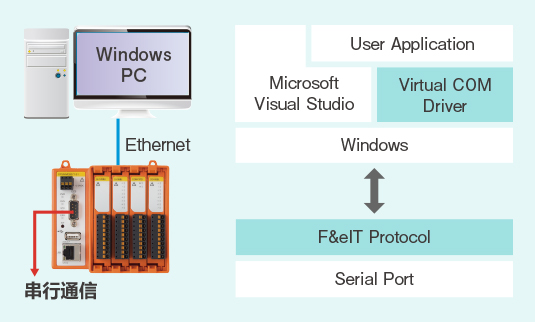

虚拟COM功能 Windows PC, Ethernet, 串行通信, User Application, Microsoft Visual Studio, CONTEC API Driver, Windows, F&eIT Protocol, Serial Port

通过利用从本公司官网免费下载虚拟COM驱动程序，可以将远程I/O的串行端口作为Windows的COM端口进行访问。

COM驱动程序

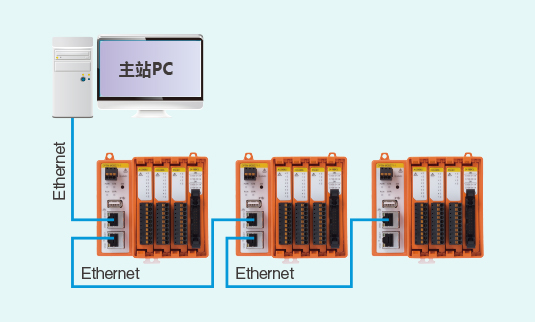

菊花链连接主站PC, Ethernet, Ethernet, Ethernet

在网络上连接多台远程I/O时，可通过菊花链连接远程I/O终端，无需HUB进行网络分支。

*
仅限于配备2xLAN的款式

使用Modbus的远程I/O PLC, Ethernet

支持行业标准Modbus协议，可从支持Modbus主站功能的设备上将输入输出模块作为远程I/O进行使用。

通过Windows驱动程序创建程序的方法

关于创建方法，请点击这里

通过Windows驱动程序创建程序的方法

下载并安装驱动程序软件
在设备管理器中手动安装驱动程序
在康泰克设备实用程序中确认设备名称
启动诊断程序，确认各设备的动作
在Visual Studio中使用API函数创建程序

数字量输入输出	API-DIO（WDM）
模拟量输入输出	API-AIO（WDM）

数字量输入输出的确认画面

模拟量输入输出的确认画面

可编程的远程I/O耦合器单元（Soft PLC型）

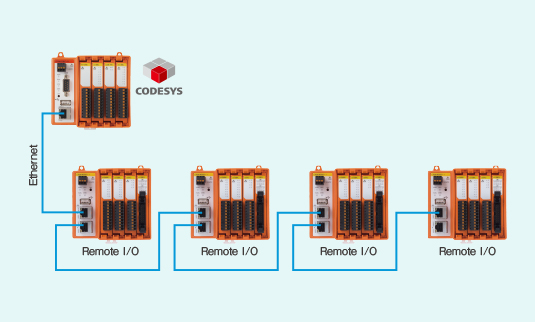

配备了符合IEC 61131-3标准的CODESYS实时运行系统，可以使用多种I/O模块

（I/O模型安装实例）

配备了CODESYS实时运行系统。可执行在CODESYS综合开发环境中开发的、符合IEC 61131-3标准的PLC程序。

配备CODESYS的产品列表

适用PLC程序

共支持6种语言：符合IEC 61131-3标准的5种语言（ST、 LD、FBD、SFC、IL）和CFC。同时还支持IEC 61131-3第三版中定义的面向对象编程。

ST（结构化文本）
LD（梯形图）
FBD（功能块图）
SFC（顺序流程功能图）
IL（指令表）
CFC（连续功能图）

可编程远程I/O耦合器单元的种类

型号	功能	电源	物理尺寸	安装方法	工作环境温度
CPSN-PCB271-S1-041	符合IEC 61131-3标准的编程 1ｘLAN　1xRS-232C 4ｘI/O模块用插槽 Modbus-TCP主站/从站	12～24VDC	110（W）×74.8（D）× 95（H）	35mm DIN导轨紧固螺钉	-20～60℃^*1
