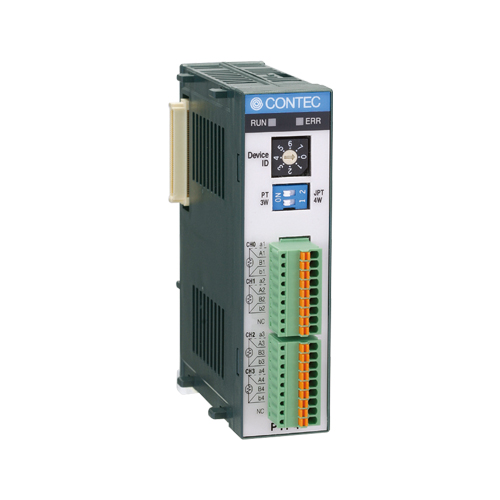

PTI-4(FIT)GY Pt100 温度センサー入力 F&eIT I/Oモジュール 4ch(0.01℃ 200s/s) / バス絶縁

  • 標準保証1年
  • 延長保証最長6年
  • 4チャネルの温度測定が可能
  • IEC/JIS規格に準拠した白金測温抵抗体(Pt100, JPt100)が使用可能
  • 断線検出が可能
  • オフセット/ゲイン設定による誤差補正が可能
  • デジタルフィルタ機能
  • INレール取り付け機構装備
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

関連製品

概要・特長

本製品は、白金測温抵抗体Pt100またはJPt100から温度データを収集するモジュールです。 F&eITシリーズのI/Oコントローラモジュール CPU-CAxx(FIT)GY、マイクロコントローラユニット CPU-SBxx(FIT)GY と接続して使用します。

  • 4チャネルの温度測定が可能
    • F&eITシリーズのI/Oコントローラモジュール、マイクロコントローラユニットには本製品を最大6台まで接続できます。
  • IEC/JIS規格に準拠した白金測温抵抗体(Pt100, JPt100)が使用可能
    • 白金測温抵抗体を3導線式または4導線式で接続可能です。
  • 断線検出が可能
    • チャネルごとに測温抵抗体または導線の断線が検出できます。
  • オフセット/ゲイン設定による誤差補正が可能
    • チャネルごとにオフセット/ゲイン設定による誤差補正ができます。
  • デジタルフィルタ機能
    • デジタルフィルタ機能により、商用電源(50/60Hz)のノイズを除去(変換速度が150msの場合のみ)。 時間平均/回数平均処理が可能。 測定精度は周囲温度変化に対して高い安定度を保持。
  • INレール取り付け機構装備
    • 他のF&eITシリーズ製品と同様、35mmDINレール取り付け機構はモジュール本体に標準で装備されています。また、コントローラモジュールとの接続は側面でスタック接続する構成になっているため、バックプレーン基板などの接続機器を使用せず、余分なコスト/スペースなしにシステムを構成することができます。
