F&eIT - 省布线远程I/O 迁移指南

CONPROSYS™ nano系列

作为一种先进的远程I/O系统，减少了布线，F&eIT系列I/O控制器单元一直受到支持和赞赏。但是，本系列从2025年12月开始停止销售和支援。今后，我们鼓励您过渡到CONPROSYS nano系列，它提供卓越的性价比和增强的功能。

为了帮助从 F&eIT系列迁移到 CONPROSYS nano系列，我们将提供选择通信耦合器和I/O模块的指导。

F&eIT™ - 省布线远程I/O

耦合器单元

根据所需I/O模块的数量选择通信耦合器。

F&eIT		CONPROSYS nano

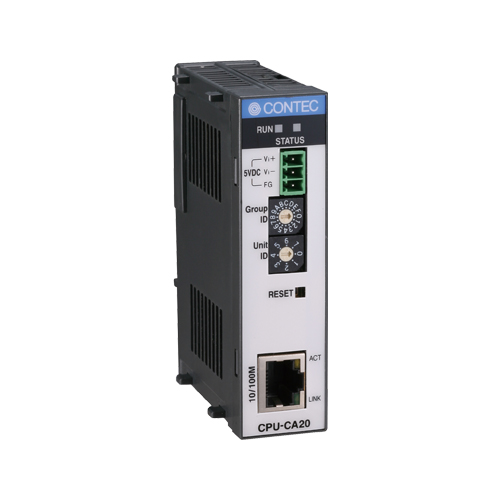

	CPU-CA20(FIT)GY 远程I/O通信模块 1x LAN 多达8个I/O模块		CPSN-MCB271-S1-041 耦合器单元 1x LAN 4× I/O模块插槽
			CPSN-MCB271-1-041 耦合器单元 2x LAN (Daisy chain) 4× I/O模块插槽

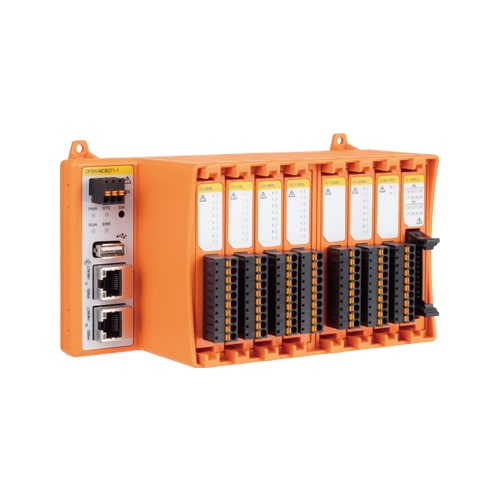

			CPSN-MCB271-1-081 耦合器单元 2x LAN (Daisy chain) 8× I/O模块插槽

I/O模块 > 模拟I/O

根据所需的精度 (分辨率) 和通道数选择I/O模块。有关采样率的详细信息，请参阅数据表或手册。

F&eIT		CONPROSYS nano
	ADI12-8(FIT)GY 模拟输入 12bit 8ch 无螺钉端子块		CPSN-AI-1208LI 模拟输入 12bit 8ch 无螺钉端子块
	ADI16-4(FIT)GY 模拟输入 16bit 4ch 螺杆端子块		CPSN-AI-1604LI (2025年12月发售) 模拟输入 16bit 8ch 无螺钉端子块
	DAI12-4(FIT)GY 模拟输入 12bit 4ch 无螺钉端子块		CPSN-AI-1204LC (2025年12月发售) 模拟输出 12bit 4ch 无螺钉端子块
	DAI16-4(FIT)GY 模拟输出 16bit 4ch 螺杆端子块	x2	CPSN-AO-1602LC 模拟输出 16bit 2ch 无螺钉端子块 * 4ch需要2张。

I/O模块 > 数字I/O

F&eIT		CONPROSYS nano
	DIO-8/8(FIT)GY 数字I/O 输入8ch/输出8ch 无螺钉端子块		CPSN-DI-08L 数字输入 8ch 无螺钉端子块

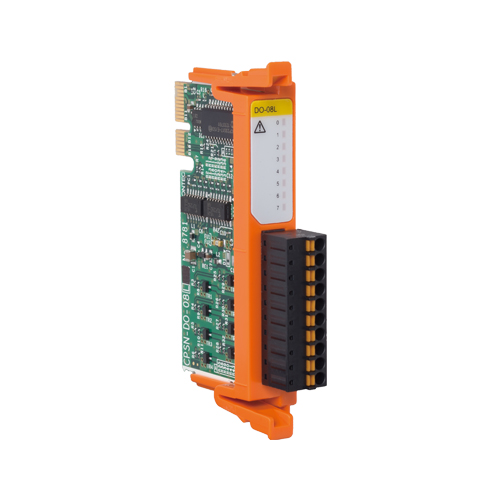

	DIO-8/8(FIT)GY 数字I/O 输入8ch/输出8ch 无螺钉端子块		CPSN-DO-08L 数字输出 8ch 无螺钉端子块
	DIO-16/16(FIT)GY 数字I/O 输入16ch/输出16ch 无螺钉端子块		CPSN-DI-16BCL 数字输入 16ch 20针MIL连接器
			CPSN-DO-16L 数字输出 16ch 20针MIL连接器
		x2	CPSN-DI-08L 数字输入 8ch 无螺钉端子块 * 16ch需要2张。
		x2	CPSN-DO-08L 数字输出 8ch 无螺钉端子块 * 16ch需要2张。
	DI-16(FIT)GY 数字输入 16ch 无螺钉端子块		CPSN-DI-16BCL 数字输入 16ch 20针MIL连接器
	DI-16(FIT)GY 数字输入 16ch 无螺钉端子块	x2	CPSN-DI-08L 数字输入 8ch 无螺钉端子块 * 16ch需要2张。
	DI-32(FIT)GY 数字输入 32ch 无螺钉端子块	x2	CPSN-DI-16BCL 数字输入 16ch 20针MIL连接器 * 32ch需要2张。
	DI-32(FIT)GY 数字输入 32ch 无螺钉端子块	x4	CPSN-DI-08L 数字输入 8ch 无螺钉端子块 * 32ch需要4张。

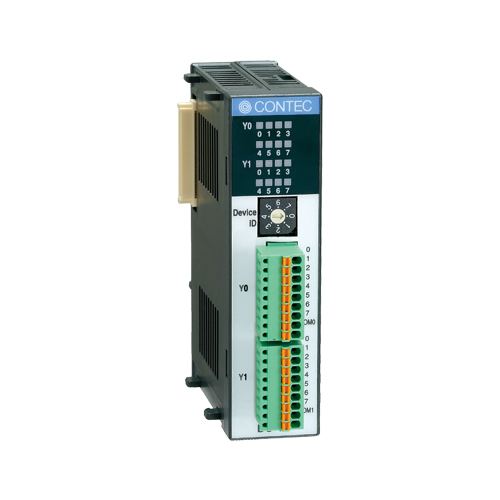

	DO-16(FIT)GY 数字输出 16ch 无螺钉端子块		CPSN-DO-16L 数字输出 16ch 20针MIL连接器
	DO-16(FIT)GY 数字输出 16ch 无螺钉端子块	x2	CPSN-DO-08L 数字输出 8ch 无螺钉端子块 * 16ch需要2张。
	DO-32(FIT)GY 数字输出 32ch 无螺钉端子块	x2	CPSN-DO-16L 数字输出 16ch 20针MIL连接器 * 32ch需要2张。
	DO-32(FIT)GY 数字输出 32ch 无螺钉端子块	x4	CPSN-DO-08L 数字输出 8ch 无螺钉端子块 * 32ch需要4张。
	RRY-4(FIT)GY 继电器输出 4ch 螺杆端子块		CPSN-RRY-4PCA 继电器输出 4ch 无螺钉端子块

I/O模块 > 计数器

F&eIT		CONPROSYS nano
	CNT16-8(FIT)GY 上计数 16bit 8ch 螺杆端子块		CPSN-DI-16BCL 数字输入 16ch(计数和共享) 具有计数器功能 32bit 2.5kHz(上计数) 20针MIL连接器

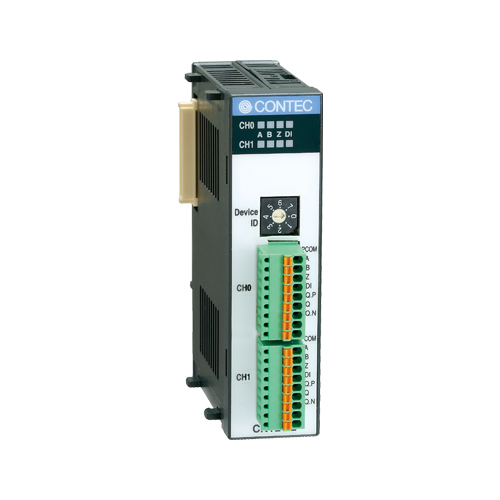

	CNT24-2(FIT)GY 上/下计数 24bit 2ch 无螺钉端子块	x2	CPSN-CNT-3201I 上/下计数 32bit 1ch 无螺钉端子块 * 2ch需要2张。

软件和驱动程序

F&eIT		CONPROSYS nano
Windows API-CAP(W32) 在线帮助 Linux API-CAP(LNX) 在线帮助 F&eIT I/O控制器单元的专用驱动程序。包含用于数字I/O、模拟I/O、计数器和其他功能的API。		Windows 模拟I/O API-AIO(WDM) 在线帮助数字I/O API-DIO(WDM) 在线帮助计数器 API-CNT(WDM) 在线帮助 Linux 模拟I/O API-AIO(LNX) 在线帮助数字I/O API-DIO(LNX) 在线帮助计数器 API-CNT(LNX) 在线帮助在CONPROSYS纳米中，提供了用于数字I/O、模拟I/O、计数器和其他功能的驱动程序。为所需功能安装驱动程序。许多API函数 (如基本指令) 与API-CAP (W32) 共享。

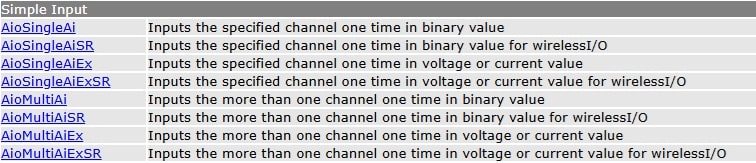

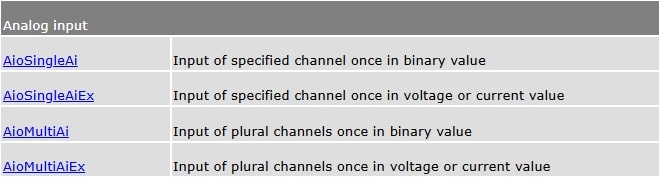

示例: 模拟输入

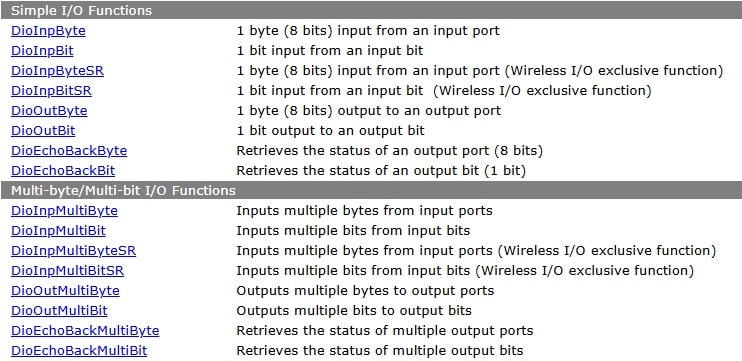

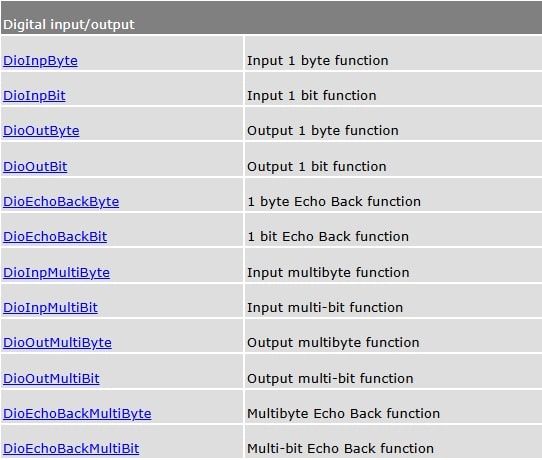

示例: 数字I/O
