ディスプレイインターフェイスの基礎知識

最大解像度・最大表示画面数の一覧表

シリーズ 最大画面数 DisplayPort USB Type-C
DP Alt Mode		 HDMI DVI アナログRGB 備考

ボックスコンピュータ® BX
BX-C210-J
BX-C211-J
BX-C212-J 		3
(拡張/クローン)		 1ポート(v1.2)
デュアルモード
3840×2160		 - - - - 最大3台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。
CPS-BXC200 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - - 1ポート
1920×1200		 最大3台のディスプレイを接続できます。アナログRGBに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することができます。
BX-M2500
BX-M2510		 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-I)
1920×1200		 1ポート※
1920×1080		 最大3台のディスプレイを接続できます。DVIとアナログRGBに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルでHDMIまたはDVI入力のディスプレイに接続することができます。
  • ※
    付属DVI-アナログRGB変換アダプタ使用時。DVI-IからDVI-DとアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
BX-M1520
BX-M1520P2
BX-M1520P2A 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-I)
1920×1200		 1ポート※
1920×1080		 最大3台のディスプレイを接続できます。DVIとアナログRGBに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルでHDMIまたはDVI入力のディスプレイに接続することができます。
  • ※
    DVI-アナログRGB変換アダプタ使用時。DVI-IからDVI-DとアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
BX-M1510
BX-M1510P2
BX-M1510P2A 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-I)
1920×1200		 1ポート※
1920×1080
BX-M1500
BX-M1500P2
BX-M1500P2A 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-I)
1920×1200		 1ポート※
1920×1080
BX-M1020
BX-M1020P2
BX-M1020P4 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-D)
1920×1200		 - 最大3台のディスプレイを接続できます。DVIに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することができます。
BX-M1010
BX-M1010P2
BX-M1010P4 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-D)
1920×1200		 -
BX-M210 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - - 1ポート
1920×1200		 最大3台のディスプレイを接続できます。アナログRGBに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することができます。
BX-T3000
BX-T3000R 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - - 1ポート
1920×1200
BX-T1000
BX-T1010
BX-T1020 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート
(DVI-D)
1920×1200		 - 最大3台のディスプレイを接続できます。DVIに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することができます。
BX-T210
BX-T210R 		3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - - 1ポート
1920×1200		 最大3台のディスプレイを接続できます。アナログRGBに接続できるディスプレイは1台です。
DisplayPortはデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することができます。
BX-U200
BX-U200R		 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード 3840×2160		 1ポート (v1.2)
デュアルモード
3840×2160		 - - - 最大3台のディスプレイを接続できます。DisplayPortおよびUSB Type-C(DP Alt Mode)はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで、HDMIまたはDVI入力のディスプレイに接続することもできます。

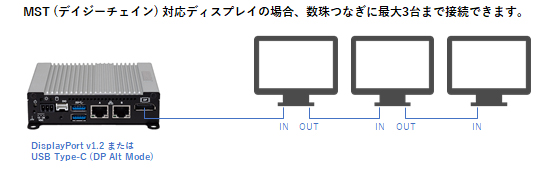

MST（デイジーチェイン）対応ディスプレイの場合、数珠つなぎに最大3台まで接続できます。 クリックで拡大しますモーダルで開く

MST（デイジーチェイン）対応ディスプレイの場合、数珠つなぎに最大3台まで接続できます。 クリックで拡大しますモーダルで開く

BX-830 2
(拡張/クローン)		 1ポート (v1.1a)
1920×1200		 - - 1ポート
(DVI-I)
1920×1080		 1ポート※
1920×1200

DisplayPortに1台、DVIに1台のディスプレイを接続できます。

  • ※
    DVI-アナログRGB変換アダプタ付属 (DVIポートとアナログRGBポートは排他利用)。DVI-I から DVI-D とアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
BX-825 2
(拡張/クローン)		 1ポート (v1.1a)
1920×1200		 - - 1ポート
(DVI-I)
1920×1080		 1ポート※
1920×1200

DisplayPortに1台、DVIに1台のディスプレイを接続できます。

  • ※
    付属DVI-アナログRGB変換アダプタ使用時。DVI-IからDVI-DとアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
BX-220 2
(拡張/クローン)		 1ポート (v1.1a)
1920×1200		 - - 1ポート
(DVI-I)
1920×1080		 1ポート※
1920×1200
BX-R100 1 1ポート (v1.1a)
1920×1200		 - - - -
BX-956S 1 - - - 1ポート
(DVI-I)
1920×1080		 1ポート※
1920×1200
  • ※
    付属DVI-アナログRGB変換アダプタ使用時。DVI-IからDVI-DとアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
BX-321 1 - - - - 1ポート
1920×1200
BX-320 1 - - - - 1ポート
1920×1200

ボックスコンピュータ® EPC
EPC-4000
EPC-4000P2
EPC-4000P4		 2
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - - 1ポート (DVI-D)
1920×1200		 -

最大3台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。
EPC-3010
EPC-3010(2 slots)
EPC-3010(4 slots)		 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - 1ポート (v1.4)
3840×2160@24Hz		 1ポート (DVI-I)
1920×1080		 1ポート※
1920×1080

最大3台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。

  • ※
    DVI-アナログRGB変換アダプタ付属 (DVIポートとアナログRGBポートは排他利用)。 DVI-I から DVI-D とアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。

エッジAIコンピュータ DX
DX-U1210
DX-U1200
DX-U1200P1
 2
(拡張/クローン)		 1ポート (v1.4)
3840×2160		 - 1ポート (v2.0)
3840×2160@60Hz		 - -
DX-U1100
DX-U1100P1		 2
(拡張/クローン)		 1ポート
(eDP v1.4)
3840×2160		 - 1ポート (v2.0)
3840×2160@60Hz		 - -

デジタルサイネージプレイヤー DS
DS-220 1 1ポート
(v1.1a)
1920×1200		 - - 1ポート (DVI-I)
1920×1080		 -

FAコンピュータ VPC
VPC-3100 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - 1ポート(v1.4)
3840×2160@30Hz		 1ポート (DVI-I)
1920×1200		 1ポート※
1920×1200

最大3台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。

  • ※
    DVI-アナログRGB変換アダプタ付属 (DVIポートとアナログRGBポートは排他利用)。 DVI-I から DVI-D とアナログRGBに分岐する市販のスプリットケーブルは動作保証外です。
VPC-1700 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - 1ポート(v1.4)
3840×2160@30Hz		 1ポート (DVI-I)
1920×1200		 1ポート※
1920×1200
VPC-700 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - 1ポート(v1.4)
3840×2160@24Hz		 1ポート (DVI-I)
1920×1200		 1ポート※
1920×1200
VPC-5000 3
(拡張/クローン)		 1ポート (v1.2)
デュアルモード
3840×2160		 - 1ポート(v1.4)
3840×2160@30Hz		 - 1ポート※
1920×1080

最大3台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。
VPC-7000 1 - - - -  1ポート1920×1200

カスタムコンピュータ LPC
LPC-200A 2
(拡張/クローン)		 1ポート (v1.2)
1920×1200		 - 1ポート (v1.4)
1920×1080@60Hz		 - -

最大2台のディスプレイを接続できます。DisplayPort はデュアルモードに対応していますので、パッシブタイプの変換アダプタ/ケーブルで HDMI または DVI入力のディスプレイに接続することができます。

カスタムコンピュータ Solution-ePC®
SPF14MQ1700 3
(拡張/クローン)		 - - 1ポート(v1.4)
3840×2160@24Hz		 1ポート (DVI-D)
1920×1200		 1ポート
1920×1200

最大3台のディスプレイを接続できます。
SPF14SQ1700 2
(拡張/クローン)		 - - - 1ポート (DVI-D)
1920×1200		 1ポート※
1920×1080
  • ※
    付属 DVI-I ⇔ DVI-D / アナログRGB 2分岐ケーブル使用時。DVI-D とアナログRGBの2画面表示が可能です。
SPF10SQ1700 2
(拡張/クローン)		 - - - 1ポート (DVI-D)
1920×1200		 1ポート※
1920×1080
SPF6SQ1700 2
(拡張/クローン)		 - - - 1ポート (DVI-D)
1920×1200		 1ポート※
1920×1080
