概要・特長

本製品は、35mmDINレールに設置可能な手のひらサイズのファンレス小型組み込み用パソコンです。従来製品 BX-320からのシステムリプレースのニーズにお応えする後継製品です。外形を同一寸法としています。また、従来製品と同様にF&eITシリーズのデバイスモジュールを接続することでデジタル入出力などの機能拡張※1が可能です。CPUにIntel Atom®プロセッサE3845を採用し、十分なパフォーマンスを確保しながら一層の低消費電力化と高速化を実現しています。PCI/PCI Express拡張ボード用拡張シャーシとケーブル接続できる外部拡張コネクタを装備しています。また、コンテックならではのオリジナル機能：「電断プロテクト®」、「CONTEC Fast Boot」、「Secure Boot USB Key」、「Disk Copy」、「自己診断」といった機能が利用可能です。 ※1 Windows Embedded Standard 7 32bitのみ対応

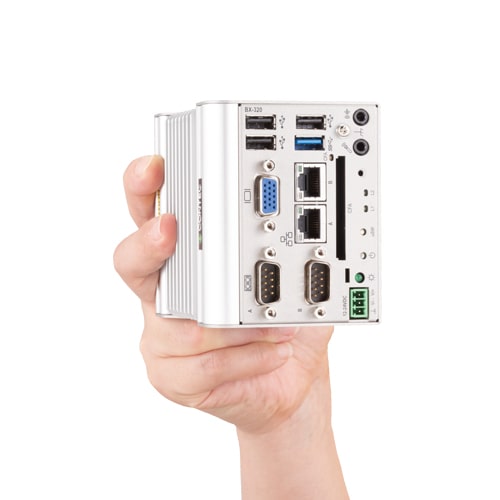

• 装置の小型化に貢献。小型(94.0(W)×120.0(D)×74.7(H))サ イズにパソコン機能と拡張性を凝縮

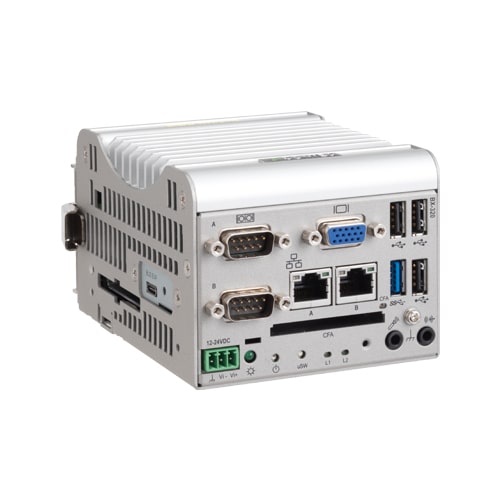

  • 小型な筐体にVGA、USB3.2 Gen1×1、USB2.0×3、RS-232C×2、LAN×2(1000BASE-T、100BASE-TX)、Audio、F&eIT I/F (F&eITシリーズのデバイスモジュール用)など多彩なインターフェイスを装備しています。また、外部拡張シャーシが接続可能なPCIeコネクタを装備しています。従来製品BX-320シリーズ同一寸法の為、既存システムへの置き換えが可能です。
• F&eITシリーズの計測/制御/通信デバイスのコントローラとして使用可能※1

  • F&eITシリーズの計測/制御/通信デバイスのコントローラとして使用可能です。計測/制御/通信デバイスとして、デジタル入出力、アナログ入出力、シリアル通信などのデバイスモジュールが使用可能です。
    • ※1 Windows Embedded Standard 7 32bitのみ対応
• PCI・PCI Expressボード増設可能

  • 別売のケーブル1本でPCI Express Cable方式の拡張シャーシが接続でき、PCI/PCI Express拡張ボードを増設できます。
• 35mmDINレールに取り付け可能

  • 本体と取り外し可能な35mmDINレール取り付け金具を標準添付。モジュールとの接続は側面でスタック接続する構成になっているため、バックプレーン基板などの接続機器を使用せず、簡単、かつスマートにシステムを構成することができます。
• 10.8～31.2VDCのワイドレンジ電源に対応

  • 10.8～31.2VDCのワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。
• 組み込み用途に必要な安心設計

  • Windows Embedded StandardまたはWindows 10 IoT Enterprise LTSB 2016プレインストールモデルでは、OSのWF機能※2を使用することが可能です。EWF機能で記憶装置への不要な書き込みを禁止することで記憶装置の書き込み回数制限の不安を解消、また意図しないシステムの改変を防止することもできるなど、組み込み用途に必要な安心設計に配慮しています。
    • ※2 Windows Embedded Standard はEWF(Enhanced Write Filter)機能、Windows 10 IoT Enterprise LTSB 2016はUWF(Unified Write Filter)機能を持ち、ディスクへの書き込みをRAMなどにリダイレクトして、実際のディスクへの書き込みを抑止して保護する機能です。
