お天気カメラ放送の中継映像や遠隔監視のカメラポールシステムに一役
「ただいまの○○の様子をお送りします」というナレーションとともに、テレビの天気予報画面の背景に映る景色映像。このいわゆるお天気カメラには、特定のビルの屋上などに設置している物と名所旧跡に設置している物があります。ビルの場合は固定されていますが、名所旧跡では景観を損なわないように伸縮ポールを使用しています。撮影するときだけポールを伸ばしてカメラを上昇させ、撮影が終わるとポールを縮めて、ひっそりと茶屋の陰に身を隠しておく、そうした配慮がなされています。 このようなお天気カメラや監視カメラのほか、放送局の中継車に搭載される油圧式伸縮ポールで高いシエアを持つのが、ユアサ工機(株)殿(本社:岡山市北区)です。
従来のお天気カメラでは、ポール上のビデオカメラからの映像信号は、ポールに沿って巻き付けた同軸ケーブルを通じて地上の装置で受信し、放送局へ送っていました。また、ビデオカメラの撮影(開始、終了)、方向(旋回、仰角)制御も放送局からの指令を通信回線で受け、制御信号ケーブルでポール上のカメラに送られていました。ポールの昇降、旋回俯仰ユニットの制御には独自のコントローラを製作していましたが、webカメラなどデジ夕ル化への対応、遠隔操作、状態監視などシステムの高度化を検討していました。制約のある筐体スペースに設置でき、情報通信、制御、映像処理を行うのに充分な能力を持つなどの条件を満たしたコンテックの薄型ボックスコンピュータ BX-100nが採用されました。 BX-100nはアナログ/デジタル入出力とLAN機能を内蔵し、厚さ35mmの小型サイズ(182W x 270D x 35H[mm])。 無人、遠隔地での設置に適したハードディスクレス(CFカード採用)、ファンレス、スリットレスでメンテナンスフリーな高信頼の産業用パソコンであることが評価されたものです。
カメラポールの上部ユニット(左)、ポール上昇時(右)

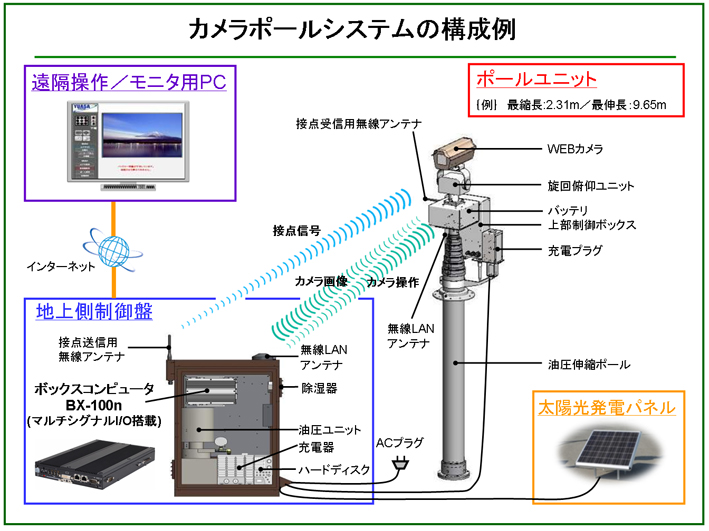

カメラポールシステムの構成例
このカメラポールシステムは、お天気カメラに限らず遠隔監視装置としても用途が拡大しています。従来はアナログ信号でビデオテープに録画していた監視画像を、デジタル化によりハードディスクに保存。インターネット経由での監視やダウンロードが可能になりました。これは、お天気カメラの機能を基本として、さらに下記の機能を付加しています。
「○○の現場からお伝えします」というテレビレポーターの映像と音声は、現場の中継車に積まれたアンテナから放送局に電波で送られています。ここで大切なのは、アンテナを素早く正確に放送局に向けること。この調整に手問取ると、現場中継がつながらない、スクープ映像を逃す、という状況にもなりかねません。開発中の「自動方調(方向調整)システム」にもBX-100nを採用し、従来の人手によるリモコン操作などを自動化。GPSで中継車の位置を判定、ジャイロ方位センサで中継車の向きを検出して演算処理を行い、旋回ユニットを制御して、アンテナを放送局に早く正確に向けることができます。中継車には多くの機材が積まれており、スペースが限られています。従来は、車を安定させるジャッキとポールを昇降させる油圧制御に専用のコントローラを使用していましたが、BX-100nによりほぼ同サイズでシステム化することができます。
中継用アンテナポールのシェアは90%
小型高性能のボックスコンピュータでシステム構想が広がる
マルチシグナルI/O搭載薄型ボックスコンピュータ「BX-100n」は通信機能、計測制御機能、処理能力の高さに加え、厚さ35mmと小型サイズで50mmの隙間さえあれば設置可能です。さらに高い信頼性も決め手となり、産業分野で幅広く採用されています。
