ラズパイの手軽さをFAに、計測制御に。

ココが違う! コンテックの Raspberry Pi ソリューション

独自にHAT仕様を拡張、最大8枚のスタック接続を実現

最大8枚の拡張ボードがスタック可能!

FA制御や計測制御システムは多数の信号入出力が必要。コンテックは、通常1枚しか接続できない HAT (Hardware Attached on Top) の仕様を多段接続に拡張。独自の Board ID システムで最大8枚までのスタック接続を実現、多数の信号入出力が必要なシステムに対応します。



開発資産が無駄にならない、マルチプラットフォーム対応

PCベースシステムからの置き換えも楽々!

パソコンベースのシステムを部分的に Raspberry Pi ベースに置き換えたい。 Raspberry Pi ベースのシステムをパソコンベースにスケールアップしたい。コンテックなら最小限のプログラム変更で移行することができます。統合されたドライバソフトウェアがハードウェアの違いを吸収、API レベルで高い互換性を確保しています。



いつの時代も計測制御はやっぱりコンテック

Python対応IoT 言語として人気の Python、Linux 標準の gcc に対応。多数のサンプルプログラムを収録。

決戦したまま着脱できる便利なデザイン結線したまま着脱できる便利なブロック端子台、ツールフリーで結線できるプッシュ式ターミナルを採用。

ラズパイで安心組み込み。Raspberry Pi だってしっかり組み込みたい。実用的な組み込み用アクセサリを用意。

続々登場! 製品ラインアップ



Raspberry Pi を産業用コンピュータにアップグレード

RAS 機能拡張ボード
CPI-RAS

  • 時計 (RTC) バックアップ電池内蔵、ウォッチドッグタイマ、ハードウェアモニタ
  • 8 ~ 28VDC電源入力 (Raspberry Pi へ電源供給)
  • 電源スイッチ、LED点灯制御、GPIO 制御
Coming Soon

DINレールマウントキット
CPI-DIN01

  • DINレールに簡単設置。壁面 / 卓上設置にも対応
  • ラズパイをイメージした配色
  • 傷が目立たない梨地塗装



デジタル入出力ボード / リレー出力ボード
LED/ランプの制御出力、パルス出力、ON/OFF信号の入力、パラレル信号 (バイナリ/BCD)の入出力

フォトカプラ絶縁 デジタル入出力
CPI-DIO-0808L

  • 8点 NPN トランジスタ出力 (オープンコレクタ、電流シンクタイプ)
  • 8点 電圧入力 (電流シンクタイプ/電流ソースタイプ両対応)

フォトカプラ絶縁 デジタル入出力 (逆コモン)
CPI-DIO-0808RL

  • 8点 PNP トランジスタ出力 (電流ソースタイプ)
  • 8点 電圧入力 (電流シンクタイプ/電流ソースタイプ両対応)

フォトカプラ絶縁 デジタル出力
CPI-DO-16L

  • 16点 NPNトランジスタ出力 (オープンコレクタ、電流シンクタイプ)

フォトカプラ絶縁 デジタル出力 (逆コモン)
CPI-DO-16RL

  • 16点 PNP トランジスタ出力 (電流ソースタイプ)

フォトカプラ絶縁 デジタル入力
CPI-DI-16L

  • 16点 電圧入力 (電流シンクタイプ/電流ソースタイプ両対応)

半導体リレー接点出力
CPI-RRY-16

  • 16点 フォトMOSリレー出力



アナログ入出力ボード
電圧値 / 電流値の計測、センサとの接続。アナログ電圧 / 電流制御出力

Coming Soon

絶縁アナログ入力
CPI-AI-1208LI

  • 12bit アナログ入力 8ch (差動 4ch)
  • 電圧入力 / 電流入力
Coming Soon

絶縁アナログ出力
CPI-AO-1602LC

  • 16bit アナログ出力 2ch
  • 電圧出力 / 電流出力



カウンタボード
流量・電力量などのパルス積算 / インクリメンタル型エンコーダ・リニアスケール位置検出

Coming Soon

絶縁カウンタ
CPI-CNT-3201I

  • 32bit アップダウンカウンタ 1ch
  • 単相入力 / 2相入力 (A/B/Z)

この記事に関するお問い合わせ

お問い合わせフォーム

ご購入は便利なe-shopから!

CONTEC e-shop別ウィンドウが開きます

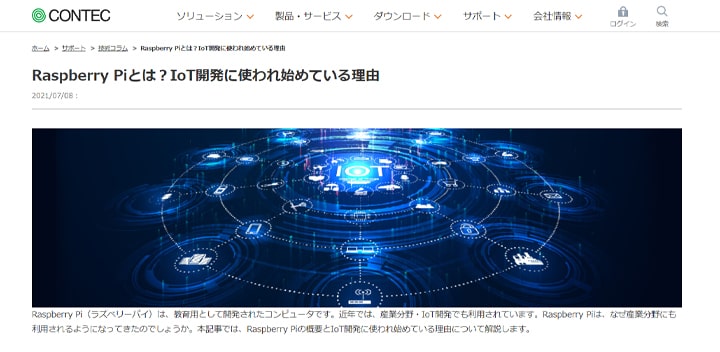

contec.com 技術コラム
