グローバル・スタンダード技術の融合

累計出荷6,000万台以上を誇るRaspberry Pi。その Raspberry Pi のコア部分を産業用組み込みモジュール化した Compute Module 4 (CM4) を採用。 Raspberry Pi と高い互換性を確保しています。

産業用コントローラに不可欠な信頼性・耐環境性を確保。使用周囲温度-20 ～60°C(エアフロー 0.7ms) の広温度範囲設計です。 定評のある当社のRaspberry Pi 用 RTC/RASボード (CPI-RAS)を内蔵。 ウォッチドッグタイマ(WDT)、時計(RTC)機能を提供。高出力高効率電源回路と外来ノイズを除去するノイズフィルタを搭載、クリーンな 5VDCを生成して内部回路に供給します。

世界400社以上のOEMメーカが採用、年間100万本以上出荷のソフトウェア PLC「CODESYS」をプレインストール。国際標準規格 IEC 61131-3 準拠のPLC言語でプログラミング可能です。(※ CPI-PS10CM4 のみ) ベンダーに依存しない共通言語によるソフトウェア資産の蓄積が可能となり、プログラムの再利用性が高まります。IEC 61131-3 第三版にも対応、オブジェクト指向によるプログラミングも可能です。

クアッドコア Cortex-A72 (ARMv8) 64 ビット SoC @ 1.6GHz、DDR4 2GB 高速メモリ、16GB eMMCを搭載。強力なPCスペックが別次元のPLCを実現します。
・基本演算処理速度 (LD命令)：1.86ns _{(※当社実測値)}
・応用演算処理速度 (ST命令)：2.06ns _{(※当社実測値)}
・プログラム容量：3MB
・入出力タグ数：512_{(※16bitデータも1タグ換算)}
M.2 M Key NVMeソケットを搭載。高速長時間のデータ収集やリッチなHMIなど大容量ストレージを要するアプリケーションにも対応できます。

Raspberry Pi と同じ HAT (Hardware Attached on Top) 40ピンヘッダGPIOを搭載。Raspberry Pi の周辺機器資産が活用できます。

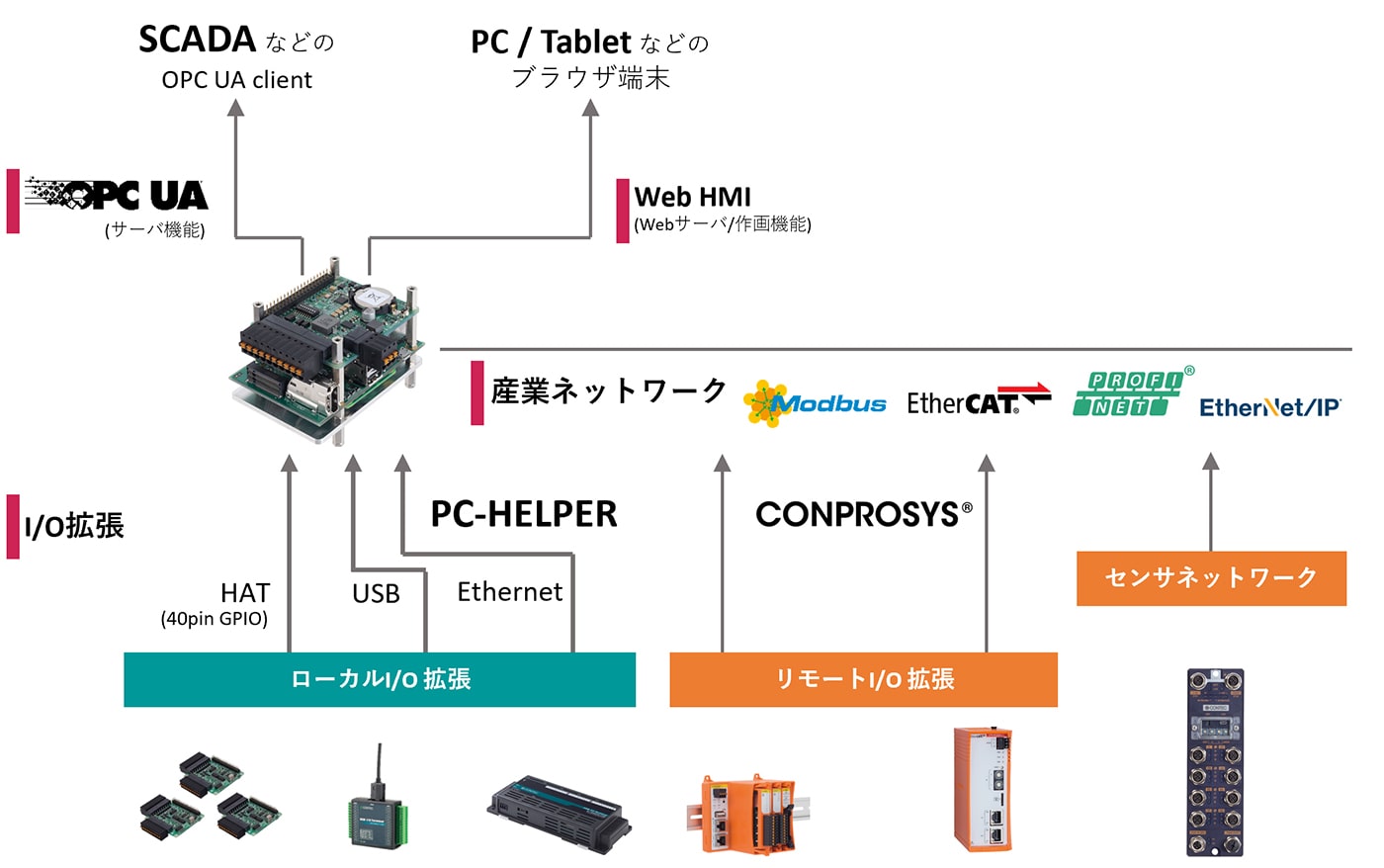

PCベース計測制御のパイオニアである当社の Raspberry Pi 用計測制御インターフェイスボード CPIシリーズが最大8枚まで活用できます。デジタル入出力、アナログ入出力、カウンタなどFA制御システムに必要なI/Oをローカルバス (I2C) で拡張できます。

• 計測制御用 HATサイズ拡張ボード
• コンテックのRaspberry Pi 用アクセサリ製品

産業ネットワーク通信機能が充実。EtherCAT、PROFINET、EtherNet/IP、Modbus に対応しています。

OPC UAサーバ/クライアント機能、Web HMI機能を搭載。(SoftMotionはオプション)
