概要・特長

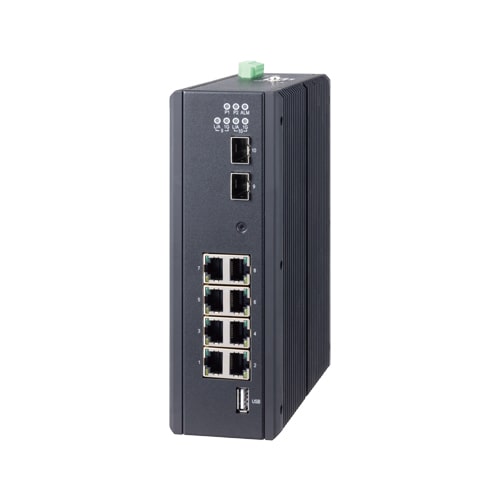

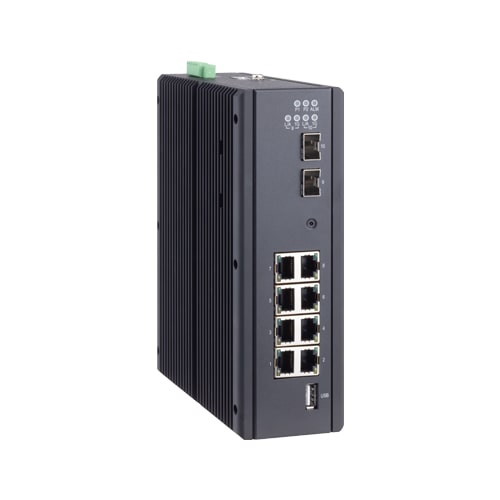

本製品は、SFPスロット2ポート、ギガビット8ポートを搭載した産業用マネージドスイッチングHUBです。CC-Link IE TSN規格に対応し、FANレスのため静粛性や長寿命が求められる場所での使用が可能です。また放熱性に優れた金属筐体により、使用周囲温度-10～65℃を実現しています。各種固定金具による35ｍｍ DINレール接地および壁面設置が可能です。電源2系統からの入力に対応しており、マネージド機能として、ネットワークの管理、制御や信頼性の向上する様々な機能を備えています。
-
CC-Link IE TSN クラスB対応
- CC-Link IE TSN推奨ネットワーク配線部品 認証クラスBを取得しています。CC-Link IE TSNネットワーク構築において、メーカ間、機種間でのスムーズなシステム構築が可能です。
-
TSN(Time-Sensitive Networking)の各機能に対応
- 産業用ネットワークにてリアルタイム性と高信頼性が求められる通信のために設計された拡張機能群、TSN(Time-Sensitive Networking)の各機能に対応しています。
・精密時刻同期を可能にするIEEE 802.1AS
・周期的なスケジュールに基づいて高精度な送信タイミング制御が可能なIEEE 802.1Qbv
・各ストリーム(フロー)に対してフィルタリング、帯域制御、通過タイミングの制御を実現するIEEE 802.1Qci
・送信時に中断可能なストリームを指定し、高優先度トラフィックの即時送信を可能にするIEEE 802.1QbuおよびIEEE 802.3br
・複数の経路に同一フレームを送信し、受信側で重複を排除することで、パケットロスに強い高信頼な通信を実現するIEEE 802.1CB
-
1000BASE-T対応ポートを8ポート搭載
- IEEE 802.3ab(1000BASE-T) / IEEE 802.3u(100BASE-TX)/ IEEE 802.3(10BASE-T)規格に準拠したポートを8ポート搭載しています。
-
SFPスロットを2ポート搭載
- SFPスロットを2 ポート搭載しており、SFPモジュールを装着することで、100/1000 Base SFPに対応することができます。
-

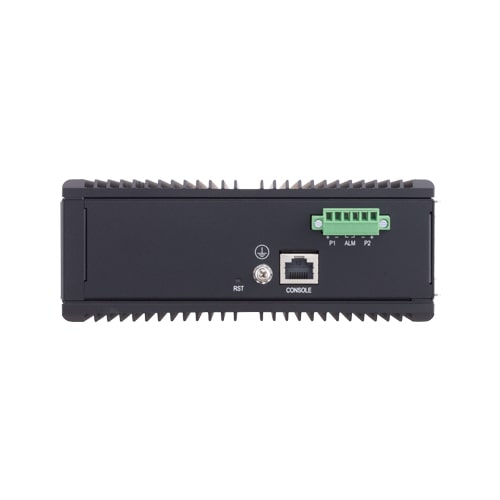

電源2重化、ワイドレンジ電源入力対応
- 2 系統の電源による電源2 重化に対応し、片方に電源トラブルがあっても動作し続けます。またSH-9210Fは12～58VDCの直流電源による電源供給に対応しています。電源トラブル時には前面パネルのLEDや、警報リレー回路によりトラブル発生を確認できます。
-

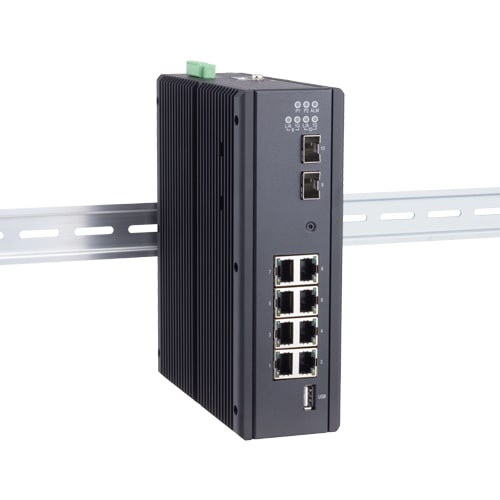

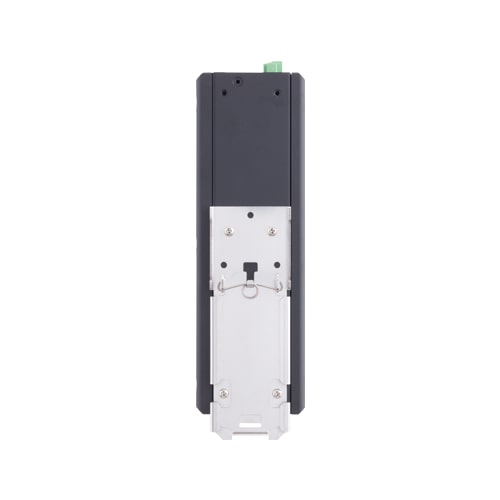

DINレール設置、壁面設置が可能
- 同梱品の取り付けブラケットを使用することで、35mmDIN レールや壁面に取り付けが可能です。
