概要・特長

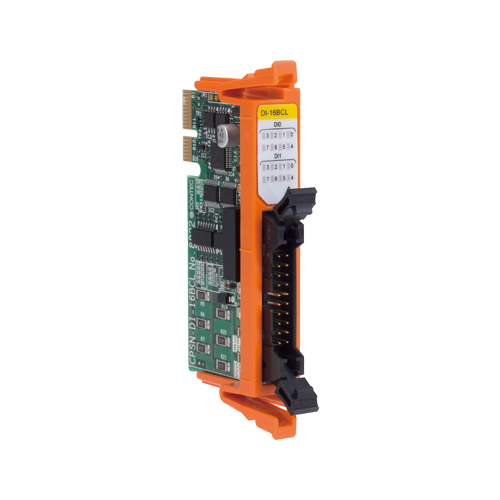

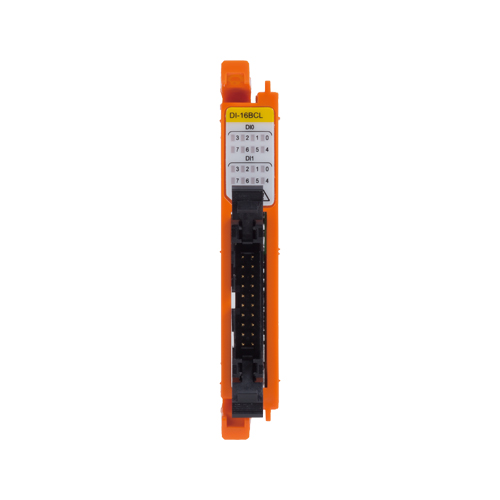

本製品は、CONPROSYS nano シリーズのCPUユニットに応答速度200μsec 以内のフォトカプラ絶縁入力インターフェイスを増設する拡張用I/Oモジュールです。
電流シンク/ソース出力対応の入力16 点1コモンを搭載しており、内部回路電源12V と外部回路電源12 - 24V を切り替えて使用できます｡
-
フォトカプラ絶縁入力
- 応答速度200μsec 以内のフォトカプラ絶縁入力16 点を搭載しています。また電流シンク出力対応/電流ソース出力対応を切り替えるスイッチを搭載しています。
-
内部回路電源/外部回路電源に両対応
- 内部回路電源12V と外部回路電源12 - 24V を切り替えるスイッチを搭載しています。
-
入力信号のすべてを割り込み入力として使用可能
- 入力信号のすべてを割り込み要求信号として使用でき、ビット単位で割り込み禁止/許可およびエッジの選択が可能です。
-
ノイズやチャタリングによる入力信号の誤認識を軽減するデジタルフィルタ機能搭載
- 入力信号のノイズやチャタリングを軽減することができるデジタルフィルタを備えています。すべての入力端子に個別に入力デジタルフィルタをかけることができ、設定はソフトウェアで行えます。
-
入力カウンタ機能
- チャネルごとにデジタル入力、カウンタ入力の切替が可能です。カウンタ値は電源OFF 時に自動保存します。
-
-20～+60℃の周囲温度に対応
- -20～+60℃の周囲温度環境に対応しており、さまざまな環境で使用可能です。
