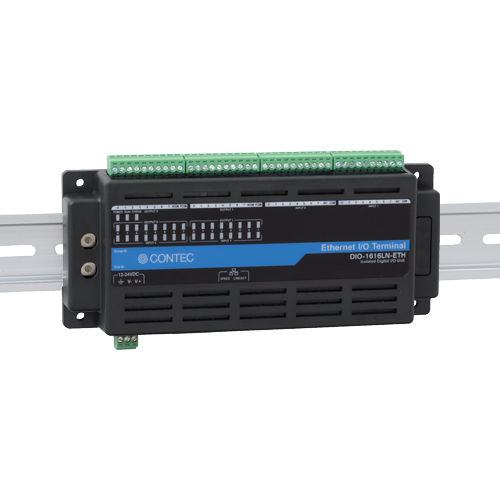

DIO-1616LN-ETH Ethernet I/Oユニット デジタル入出力 16ch/16ch (絶縁 12 ~ 24VDC) - Nシリーズ

  • 標準保証1年
  • 延長保証最長6年
  • フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)搭載
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
  • 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
  • 12 - 24VDCのワイドレンジ電源に対応
  • フェイルセーフ機能を搭載
  • Windowsに対応したドライバライブラリを添付
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

概要・特長

本製品は、パソコンのLANポートからデジタル信号の入出力機能を拡張するEthernet対応のデジタル入出力ユニットです。

12 - 24VDCのデジタル信号の入出力に対応しています。

フォトカプラ絶縁入力(電流シンク出力/電流ソース出力両タイプ対応)16点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。その他、入力信号の誤認識を防止するデジタルフィルタ機能、出力トランジスタの保護回路(サージ電圧保護、過電流保護)、通信異常を通知するフェイルセーフ機能を搭載しています。

  • フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)搭載
    • 応答速度200μsecのフォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。8点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に12 - 24VDCに対応しています。LEDインジケータによりデジタル入力の確認ができます。
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
    • ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタを使用することができ、設定はソフトウェアで行えます。

  • 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
    • 出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。また、過電流保護回路を、出力8点単位で取り付けています。

      出力定格は、1点当たり最大60VDC100mAです。

  • 12 - 24VDCのワイドレンジ電源に対応
    • 12 - 24VDCのワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。また、電源コネクタにFG端子を装備しています。

  • フェイルセーフ機能を搭載
    • LANケーブルの断線など通信異常が発生した場合等に使用可能な、フェイルセーフ機能を搭載しています。
  • Windowsに対応したドライバライブラリを添付
    • 添付のデジタル入出力ドライバ API-DIO(WDM)を使用することで、Windowsのアプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
