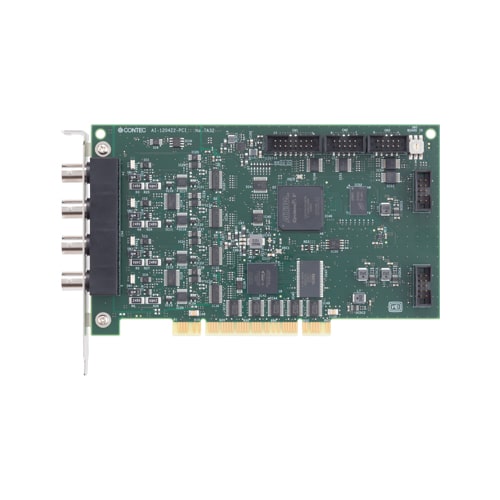

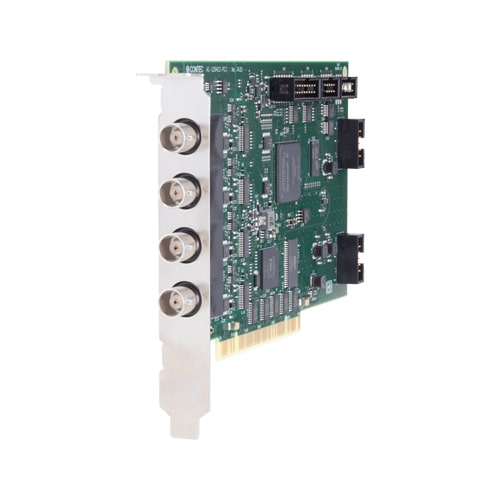

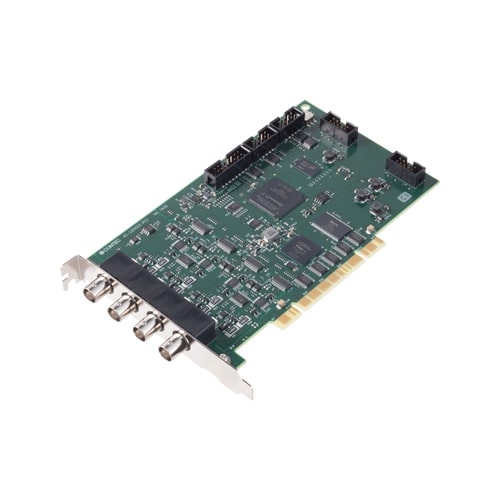

AI-1204Z2-PCI アナログ入力 PCI ボード 4ch 10MSPS(100nsec)

新商品

標準保証3年
延長保証最長6年

最高変換速度 10MSPS(100nsec)で 4 チャネル同時サンプリングが可能
ソフトウェア、変換データ比較、外部トリガ、イベントコントローラ出力などの開始・終了条件によるサンプリングが可能
同期動作が可能な同期制御コネクタを搭載
大容量バッファメモリ(256M データ)とバスマスタ転送機能により高速で長時間の連続データ収集が可能

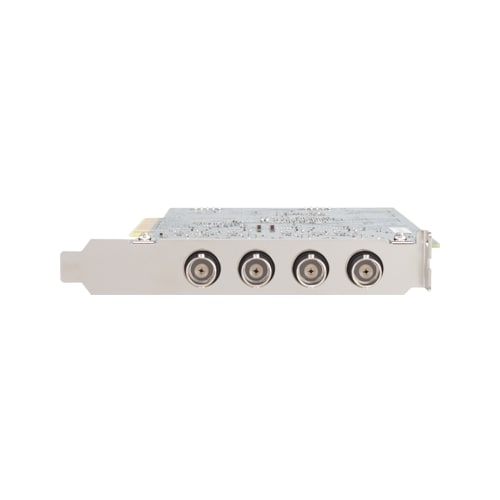

アナログ入力端子に BNC コネクタを採用
Windowsに対応したドライバソフトウェアを用意

※
延長保証サービスは日本国内でのみご利用いただけます。

機能・仕様

拡張モジュール

シリーズ	アナログ Zシリーズ (マルチADCタイプ)
バス仕様	PCI
サイズ	ショートサイズ
使用コネクタ	4x BNC; 1x ピンヘッダ 16-pin (オス); 2x ピンヘッダ 10-pin (オス)

アナログ入出力

入力チャネル数	シングルエンド 4-ch
入力レンジ	±10V; ±5V; ±2.5V; ±1.25V; 0 ~ 10V; 0 ~ 5V; 0 ~ 2.5V
ADC 分解能	12-bit
サンプリングレート	100nsec (max.)
入力バッファメモリ	256M Word
出力チャネル数	-
出力レンジ	-
DAC 分解能	-
アップデートレート	-
出力バッファメモリ	-

デジタル入出力

入力点数	4点
出力点数	4点
双方向点数	-
応答速度 (入力)	200nsec (max.)
応答速度 (出力)	200nsec (max.)
動作電圧 (入力)	3.3VDC-LVTTL
動作電圧 (出力)	3.3VDC-LVTTL
入力回路	非絶縁LVTTLレベル入力 (正論理)
出力回路	非絶縁LVTTLレベル出力 (正論理)
内蔵電源	-

対応OS

対応OS	Windows

※
使用ソフトウェアによって対応OSが異なります。対応OSおよび対応ディストリビューションはソフトウェアのReadmeやオンラインヘルプを参照ください。
