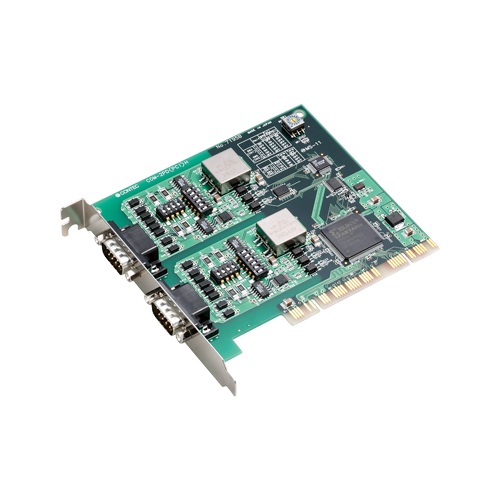

COM-2PD(PCI)H シリアル通信 PCI ボード RS-422A/485 2ch / 絶縁・耐サージ

• 概要・特長
• 機能・仕様
• 価格・オプション
• サポート・ダウンロード

概要・特長

本製品は、パソコンにRS-422A/485 準拠のシリアル通信機能を拡張する絶縁型のPCIバス対応ボードです。COM-2PD(PCI)H は、RS-422A/485 準拠のCOM ポートを2ch搭載しています。 パソコンとのバスラインを絶縁、通信ポートにサージ保護回路を内蔵した耐ノイズ性を強化しています。各チャネル、送受信別に128byte のFIFOバッファを 搭載、921,600bpsまでのボーレートに対応しています。Windows/Linuxに対応したドライバを用意しています。また、COM-2PD(PCI)H は当社製COM-2PD(PCI)の上位互換製品のため、すでに構築されているシステム内で置き換えることが可能です。

• RS-422A/485 シリアル通信、最高 921,600bps に対応

  • 本製品のCOM ポートは、最高921,600bpsに対応しています。COM-2PD(PCI)H は、RS-422A/485 準拠のCOM ポートを2ch搭載しています。当社提供の「標準COM ドライバソフトウェア」および「デバイスドライバCOM-DRV(WDM)」を使用する場合は、15 - 921,600bpsまでのボーレートとなります。
• Windows/Linuxの標準COM ポートとして使用可能

  • 当社デバイスドライバ COM-DRV と組み合わせることで、パソコン本体のCOMポートと同様に使用することができます。Win32 APIにおけるDCB構造体を用いた通信やLinux標準のシステムコールに対応しています。また、ハードウェアの動作確認や機器との通信テストが行える診断プログラムも提供しています。
• 各チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護

  • 各チャネル間およびパソコン間は、電気的に絶縁しています。パソコンと外部回路間の電気的ノイズを防ぐことができ、さらにチャネル間の干渉を防げます。また、すべての信号線はサージ保護されていますので、サージによるパソコンの誤動作や破損の心配が不要です。
• 最大16枚までのボードを増設可能

  • 1台のパソコンに最大16枚までボードを実装できます。 デバイスマネージャにより、COM1 - COM256 までの設定が可能です。1台のパソコンに同じ型式のボードを最大16 枚まで実装できます。
• 各チャネルに送信128byte 受信128byte のバッファメモリを搭載

  • 各チャネルに送信専用128byte、受信専用128byte のバッファメモリを搭載しています。 バッファメモリはFIFO形式で、高速な通信やデータ送受信時でのCPU 負荷軽減に役立ちます。FIFO使用有無、FIFOトリガサイズを、デバイスマネージャで設定できるため用途に応じて最適なシステムが構築できます。
• RS-422A/485制御線をソフトウェアで制御・監視が可能

  • RTS＋, CTS-, CTS+, CTS-の制御線をソフトウェアで制御や監視が可能です。
