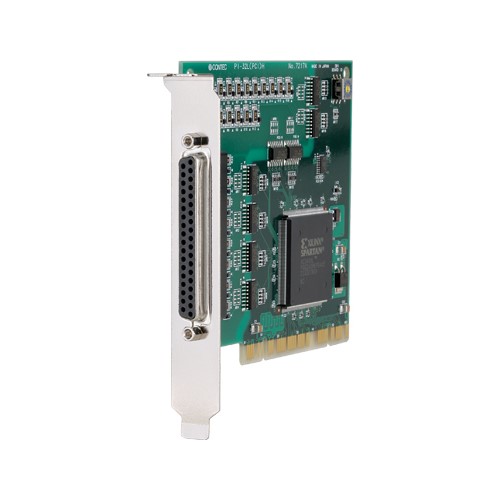

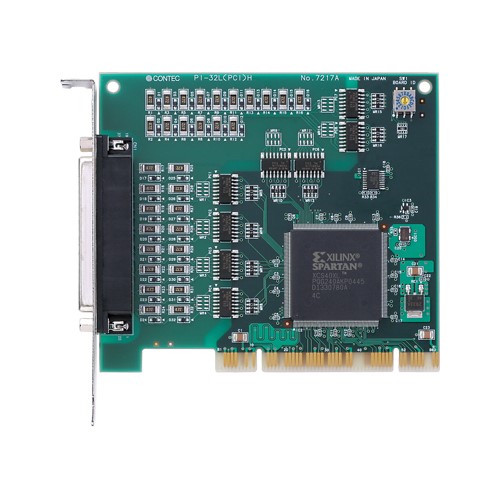

PI-32L(PCI)H デジタル入力 PCI ボード 32ch (絶縁 12~24VDC)

  • 標準保証3年
  • 延長保証最長6年
  • フォトカプラ絶縁入力
  • フォトカプラによるバス絶縁
  • 入力信号のすべてを割り込み要求信号として使用可能
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
  • Windows/Linux に対応したドライバライブラリを添付
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

概要・特長

本製品は、デジタル信号の入力を行う、PCIバス準拠のインターフェイスボードです。12~24VDCのデジタル信号が入力できます。1枚で最大32点の入力ができます。Windows版、Linux版ドライバ(API-PAC(W32))添付。

  • フォトカプラ絶縁入力
    • 応答速度 200μsec のフォトカプラ絶縁入力(電流シンク出力対応)32点を搭載しています。16 点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、12 - 24VDC に対応しています。
  • フォトカプラによるバス絶縁
    • フォトカプラにより、パソコンと入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
  • 入力信号のすべてを割り込み要求信号として使用可能
    • 入力信号のすべてを、割り込み入力として使用することができます。また、割り込みを発生させる入力信号のエッジを選択することもできます。
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
    • ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタ機能を備えています。すべての入力端子にデジタルフィルタをかけることができ、設定はソフトウェアで行えます。
  • Windows/Linux に対応したドライバライブラリを添付
    • 添付のドライバライブラリ API-PAC(W32)を使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
