概要・特長

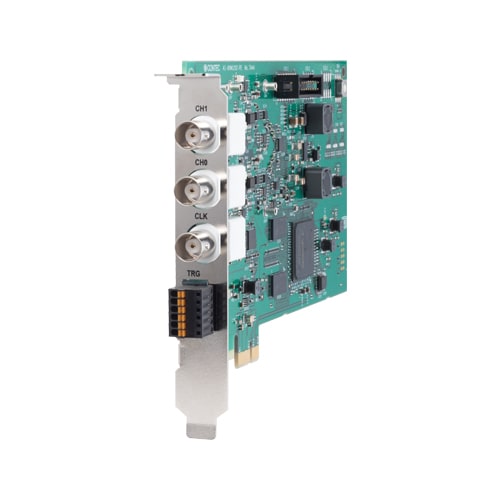

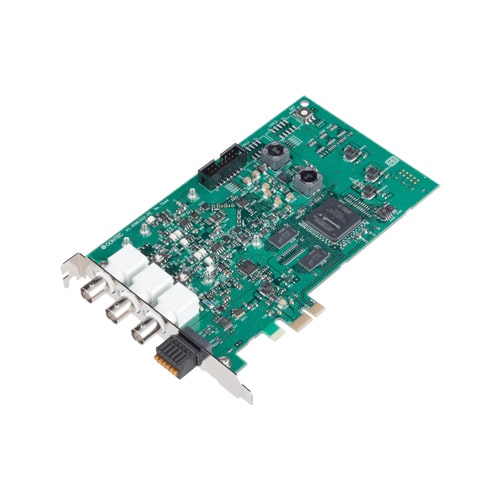

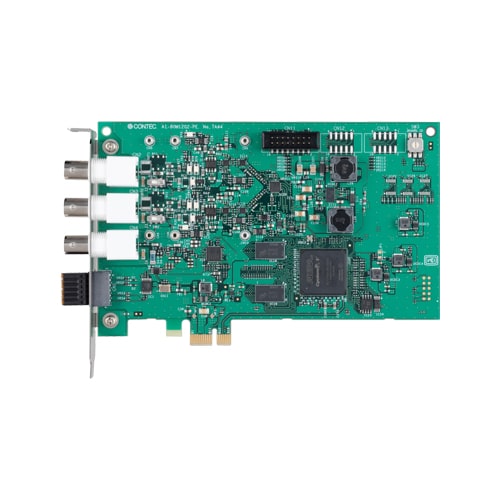

AI-80M1202-PEは、パソコンにアナログ信号の入力機能を拡張するPCI Expressバス対応ボードです。
最高変換速度80MSPS(12.5nsec)で2チャネル同時サンプリングが可能です。
バスマスタ転送機能により、大容量のサンプリングデータを高速で収集することができます。
サンプリング開始・終了の制御は、ソフトウェア、変換データ比較(レベル比較、インレンジ比較、アウトレンジ比較)、外部トリガなどから選択できます。
外部のリファレンスクロックを使用することにより、周波数の確度向上や他の機器とのハードウェアクロックの同期が可能です。
コネクタは、信号源と直接接続可能なBNCコネクタを採用しています。
加えてデジタル入出力各4点も搭載しています(オプションケーブルDT-E3が必要)。
Windowsに対応したデバイスドライバを用意しています。
-
最高変換速度80MSPS(12.5nsec)で2チャネル同時サンプリングが可能
- 最高変換速度80MSPS(12.5nsec)で2チャネル同時サンプリングが可能です。入力信号源のレベルに合わせてチャネルごとにソフトウェアでレンジ設定可能です(入力レンジ：±10V、±5V、±1V)。加えてデジタル入出力(LVTTLレベル各4点)を搭載しています(オプションケーブルDT-E3が必要)。
-
ソフトウェア、変換データ比較、外部トリガなどの開始・終了条件によるサンプリングが可能
- サンプリング開始・終了の制御は、ソフトウェア、変換データ比較、外部トリガなどから選択することができます。サンプリングの開始と停止の制御は完全に独立しており、それぞれ個別に設定することができます。また、サンプリング回数終了も設定できます。
変換データ比較には、変換データレベル比較、変換データインレンジ比較、変換データアウトレンジ比較があります。
-
バスマスタ転送機能により高速でデータ収集が可能
- バスマスタ転送機能によりパソコンとボード間で高速にデータを転送することが可能です。これにより、大容量のサンプリングデータを高速で収集することができます。
-
終端抵抗切換え機能を搭載
- 高速入力信号での反射による歪を極力少なくする50Ωの終端抵抗を設定することができます。終端抵抗有効時、±5V以上の電圧の入力はできません。
-
外部入力信号のチャタリングによる誤認識を防止するデジタルフィルタ機能を搭載
- アナログ入力の外部制御信号やデジタル入力信号には、チャタリングなどによる誤認識を防止できるデジタルフィルタを備えています。
-
Windowsに対応したドライバソフトウェアを用意
- 当社Webサイトで提供しているデバイスドライバAPI-TOOLを使用することで、Windowsの各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
