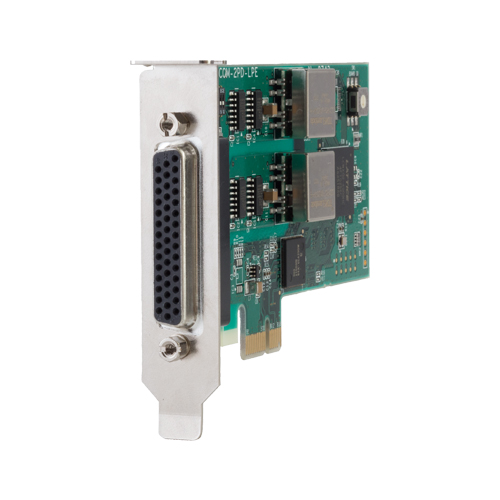

COM-2PD-LPE シリアル通信 Low Profile PCI Express ボード RS-422A/485 2ch / 絶縁・耐サージ

  • 標準保証3年
  • 延長保証最長6年
  • RS-422A/485 シリアル通信 2ch、最高 921,600bps に対応
  • 添付ドライバソフトウェアにより Windowsの標準 COM ポートとして使用可能
  • チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護
  • 送信128byte 受信128byte のバッファメモリを搭載
  • Low Profile サイズ/スタンダードサイズスロットに対応(ブラケット添付)
  • 用途に応じたケーブル、コネクタをオプションで用意
  • 延長保証サービスは日本国内でのみご利用いただけます。

概要・特長

本製品は、パソコンでRS-422A/485 準拠のシリアル通信機能を拡張する絶縁型のLow Profile サイズのPCI Express 対応ボードです。
2ch のRS-422A/485 準拠のシリアルポートを搭載しています。
パソコンとのバスラインを絶縁、通信ポートにサージ保護回路を内蔵した耐ノイズ性を強化しています。送受信別に128byte のFIFOバッファを搭載、921,600bps までのボーレートに対応しています。Windows ドライバを添付、OS標準のCOMポートとして使用できます。

  • RS-422A/485 シリアル通信 2ch、最高 921,600bps に対応
    • RS-422A/485準拠のシリアルポートを2ch搭載しています。30 - 921,600bpsまでのボーレートの設定が可能です。
  • 添付ドライバソフトウェアにより Windowsの標準 COM ポートとして使用可能
    • Windows でパソコン本体のCOMポートと同様に使用できるドライバソフトウェアを添付しています。Windows はOS標準のWin32API コミュニケーション関数およびVisual Basic のMSCommに対応しています。また、ハードウェアの動作確認や機器との通信テストが行える診断プログラムも提供しています。
  • チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護
    • チャネル間およびパソコン間は、電気的に絶縁しています。
      パソコンと外部回路間の電気的ノイズを防ぐことができ、さらにチャネル間の干渉を防げます。また、すべての信号線はサージ保護されていますので、サージによるパソコンの誤動作や破損の心配が不要です。
  • 送信128byte 受信128byte のバッファメモリを搭載
    • 送信専用128byte、受信専用128byte のバッファメモリを搭載しています。バッファメモリはFIFO形式で、高速な通信やデータ送受信時でのCPU 負荷軽減に役立ちます。FIFO使用有無、FIFOトリガサイズを、デバイスマネージャで設定できるため用途に応じて最適なシステムが構築できます。

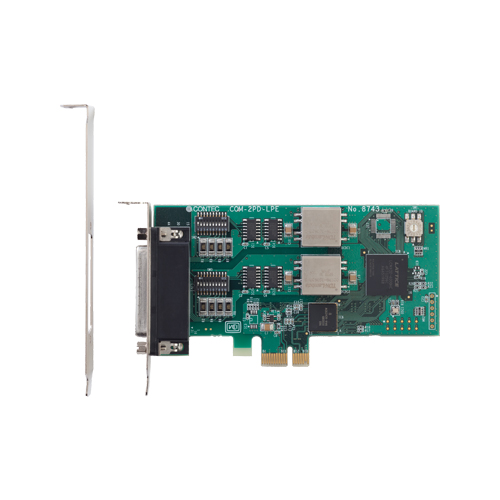

  • Low Profile サイズ/スタンダードサイズスロットに対応(ブラケット添付)
    • Low Profile サイズスロット/スタンダードサイズスロットに対応した各ブラケットを添付しています。スタンダードサイズスロットに実装する場合は、スタンダードサイズブラケットに交換します。
  • 用途に応じたケーブル、コネクタをオプションで用意
    • 2 チャネル分配ケーブル、および自作ケーブル用の44 ピンD-SUB コネクタ(オスタイプ)をオプションで用意しています。
