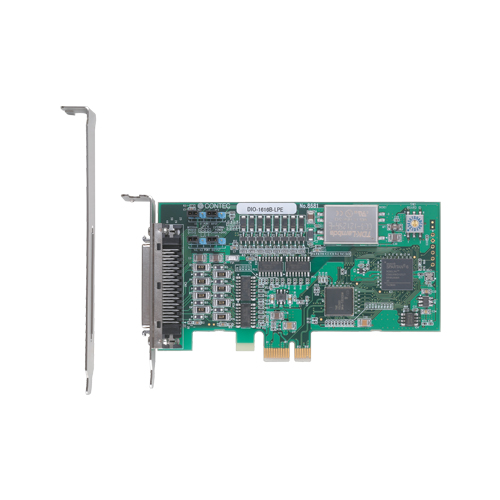

DIO-1616B-LPE デジタル入出力 Low Profile PCI Express ボード 16ch/16ch (12VDC電源内蔵 絶縁 12~24VDC)

  • 標準保証3年
  • 延長保証最長6年
  • フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
  • フォトカプラによるバス絶縁
  • フォトカプラ駆動用電源(12VDC 240mA)を内蔵
  • 入力信号のすべてを割り込み入力として使用可能
  • Windows/Linux に対応したドライバライブラリを添付
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

概要・特長

本製品は、外部装置とデジタル信号の入出力を行うPCI Expressボードです。フォトカプラ絶縁入力16点、フォトカプラ絶縁オープンコレクタ出力16点を搭載した12~24VDCフォトカプラ絶縁タイプです。すべての入力信号を割り込みとして使用できます。フォトカプラ駆動用電源(12VDC)、デジタルフィルタ機能、出力トランジスタの保護回路(サージ電圧保護、過電流保護)を搭載しています。Low Profileサイズスロットに対応し、添付ブラケットを交換することでスタンダードサイズスロットにも対応します。

  • フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
    • 応答速度200μsecのフォトカプラ絶縁入力(電流シンク出力対応)16点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。16点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に12 - 24VDCに対応しています。
  • フォトカプラによるバス絶縁
    • フォトカプラにより、PCI Expressバス(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
  • フォトカプラ駆動用電源(12VDC 240mA)を内蔵
    • フォトカプラ駆動用電源(12VDC 240mA)を内蔵していますので、外部電源を不要とすることができます。ジャンパにより、16点ごとに内蔵電源を使用するか、または外部電源を使用するかを選択できます。
  • 入力信号のすべてを割り込み入力として使用可能
    • 入力信号のすべてを割り込み要求信号として使用でき、ビット単位で割り込み禁止/許可および割り込みエッジの選択が可能です。
  • Windows/Linux に対応したドライバライブラリを添付
    • 添付のドライバライブラリAPI-PAC(W32)を使用することで、Windows/Linuxの各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
    • ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタをかけることができ、設定はソフトウェアで行えます。
