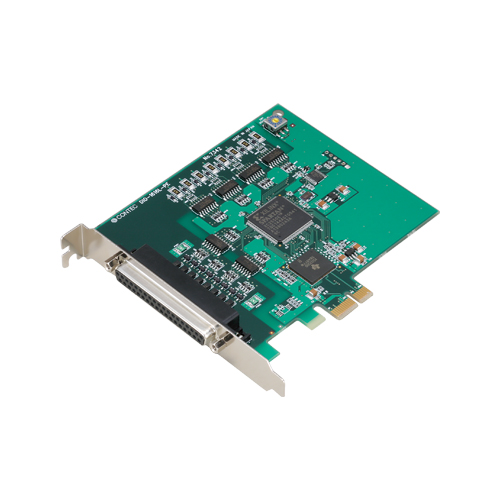

DIO-1616L-PE デジタル入出力 PCI Express ボード 16ch/16ch (絶縁 12~24VDC)

  • 標準保証3年
  • 延長保証最長6年
  • フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
  • フォトカプラによるバス絶縁
  • 入力信号のすべてを割り込み入力として使用可能
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
  • 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
  • PCI 対応ボード PIO-16/16L(PCI)H と機能、コネクタ互換
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

概要・特長

本製品は、デジタル信号(12 - 24VDC)の入出力を行う、PCI Expressバス準拠のインターフェイスボードです。 1枚で最大16点の入力と最大16点の出力ができます。 出力トランジスタの保護回路(サージ電圧、過電流)を内蔵しています。 添付のドライバライブラリ[API-PAC(W32)]を使用することで、Visual BasicやVisual C++などのWin32API関数をサポートしている各種プログラミング言語で、Windows用のアプリケーションソフトウェアを作成することができます。

  • フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
    • 応答速度 200μsec のフォトカプラ絶縁入力(電流シンク出力対応)16 点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16 点を搭載しています。16 点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に 12 - 24VDC に対応しています。
  • フォトカプラによるバス絶縁
    • フォトカプラにより、PCI Express バス(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
  • 入力信号のすべてを割り込み入力として使用可能
    • 入力信号の全点を割り込み入力として使用可能。 また、ビット単位で割り込み禁止/許可および割り込みエッジ選択が可能。
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
    • ノイズやチャタリングによる入力信号の誤認識を防止することができる、デジタルフィルタ機能を搭載。
  • 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
    • 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵。 出力信号の定格は、1点当たり最大35VDC、100mA。
  • PCI 対応ボード PIO-16/16L(PCI)H と機能、コネクタ互換
    • PCI対応ボードPIO-16/16L(PCI)Hと同様の機能を搭載。 コネクタ形状および信号配置はPIO-16/16L(PCI)Hと互換。
