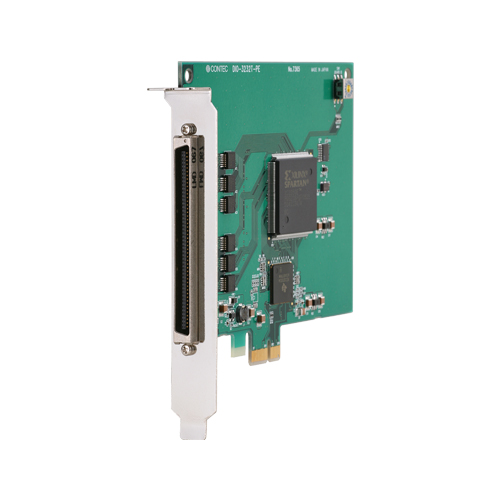

DIO-3232T-PE デジタル入出力 PCI Express ボード 32ch/32ch (非絶縁 5VDC-TTL)

  • 標準保証3年
  • 延長保証最長6年
  • 非絶縁TTLレベル入力、非絶縁オープンコレクタ出力
  • 入力信号のうち32点を割り込み要求信号として使用可能
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
  • Windows/Linux に対応したドライバライブラリを添付
  • PCI 対応ボードPIO-32/32T(PCI)Hと機能、コネクタ互換
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

概要・特長

本製品は、デジタル信号(TTLレベル)の入出力を行う、PCI Expressバス準拠の非絶縁型デジタル入出力ボードです。 非絶縁TTLレベル入力32点、非絶縁オープンコレクタ出力32点を搭載しており、すべての入力信号を割り込みとして使用できます。 その他、入力信号の誤認識を防止するデジタルフィルタ機能を搭載しています。 Windows/Linux版ドライバライブラリを標準添付、当社ハードウェアの特色を活かしたアプリケーションが作成できます。

  • 非絶縁TTLレベル入力、非絶縁オープンコレクタ出力
    • 1枚のボードに応答速度200nsecの非絶縁TTLレベル入力32点、非絶縁オープンコレクタ出力32点を搭載しています。 出力定格は、1点当たり最大30VDC、40mAです。
  • 入力信号のうち32点を割り込み要求信号として使用可能
    • 入力信号のすべてを割り込み要求信号として使用でき、ビット単位で割り込み禁止/許可および割り込みエッジの選択が可能です。
  • ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
    • 入力信号のノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。 すべての入力端子にデジタルフィルタを使用することができ、設定はソフトウェアで行えます。
  • Windows/Linux に対応したドライバライブラリを添付
    • 添付のドライバライブラリAPI-PAC(W32)を使用することで、Windows/Linuxの各アプリケーションが作成できます。 また、ハードウェアの動作確認ができる診断プログラムも提供しています。
  • PCI 対応ボードPIO-32/32T(PCI)Hと機能、コネクタ互換
    • PCI対応ボードPIO-32/32T(PCI)Hと同様の機能を搭載しています。 また、コネクタ形状および信号配置に互換性があるため、従来システムからの移行が容易です。
