I/Oコントローラユニット コンパクトタイプ システム構築例
I/Oコントローラユニット コンパクトタイプ システム構築例
パフォーマンス測定に使用したパソコン他の環境は次のとおりです。
パソコン
CPU:Core 2 Duo E6300、メモリ:512MB、OS:Windows XP SP2
測定プログラム
Visual C++ 6.0 + API-CAP(W32)で作成したテスト用プログラム
構築例1. デジタル入出力(16点/16点)1エンドポイントの小規模システム
製品構成
I/Oコントローラユニット
デジタル入出力ユニット
DIO-1616LN-FIT
スイッチングHUB
SH-8008(FIT)H
ドライバソフトウェア
API-CAP(W32)
※
CPU-CA20(FIT)GYに添付
測定結果
※
測定結果は当社が用意した環境で実測した数値です。お客様の環境において、この数値を当社が保証するものではありません。

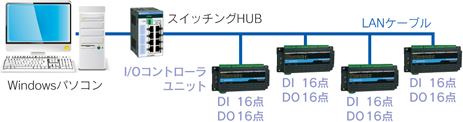

構築例2. デジタル入出力(64点/64点)4エンドポイントの中規模システム
製品構成
I/Oコントローラユニット
デジタル入出力ユニット
DIO-1616LN-FIT
×4
スイッチングHUB
SH-8008(FIT)H
ドライバソフトウェア
API-CAP(W32)
※
CPU-CA20(FIT)GYに添付

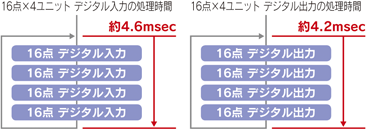

測定結果
※
測定結果は当社が用意した環境で実測した数値です。お客様の環境において、この数値を当社が保証するものではありません。
