68ピン 0.8mmピッチコネクタタイプ

68ピン 0.8mmピッチコネクタタイプで使用するケーブル・アクセサリと接続方法をご紹介します。

CN1:68ピン 0.8mmピッチコネクタ

カウンタ 両端コネクタ付ケーブル・アクセサリ対応表 68ピン 0.8mmピッチコネクタタイプ

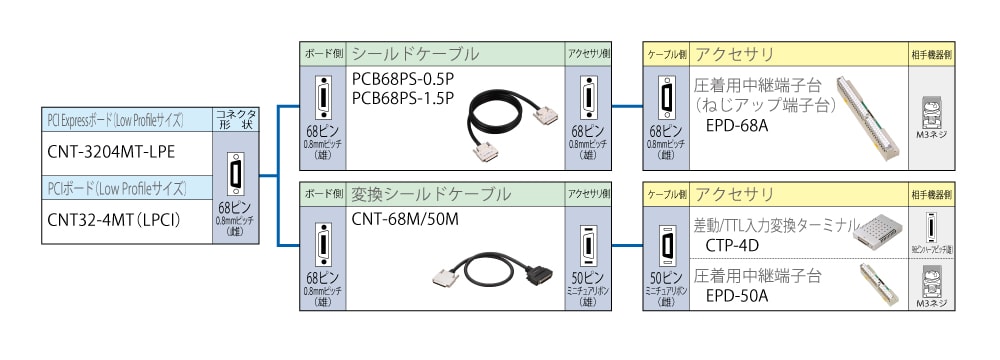

端子台で配線する

ケーブル(68ピン) アクセサリ
CN1 68ピン 0.8mmピッチコネクタを接続

シールドケーブル

接続

端子台

  • 非絶縁TTL/LVTTL入出力で接続する場合は長さ1.5m以内のケーブルをご使用ください。

50ピン ミニチュアリボンコネクタタイプのデバイスとアクセサリを共通化する

50ピン ミニチュアリボンコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

変換ケーブル(96ピン) アクセサリ
CN1 68ピン 0.8mmピッチコネクタを接続

シールドケーブル

接続

差動/TTL入力変換ターミナル

端子台

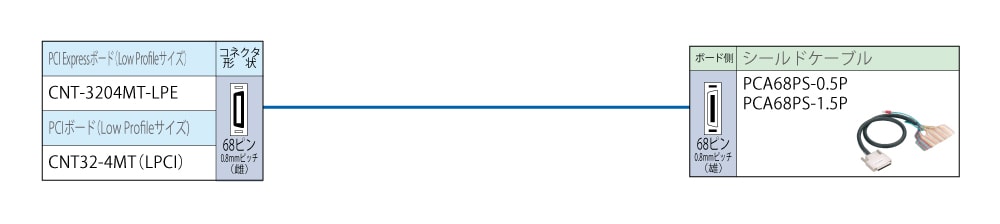

バラ線ケーブルで配線する

カウンタ 片端コネクタ付ケーブル・アクセサリ対応表 68ピン 0.8mmピッチコネクタタイプ

ケーブル(68ピン)
CN1 68ピン 0.8mmピッチコネクタを接続

シールドケーブル

  • 非絶縁TTL/LVTTL入出力で接続する場合は長さ1.5m以内のケーブルをご使用ください。

68ピン 0.8mmピッチコネクタで接続できるカウンタボード/カウンタカード

PCI Express

PCI
