100ピン 0.8mmピッチコネクタタイプのケーブル・アクセサリ

端子台などのアクセサリと接続ケーブルの選び方をわかりやすくご説明いたします。静電気・精度など、当社規定の出荷検査をクリアした安心のメーカー純正ケーブル、端子ねじを緩めても脱落しない「ねじアップ式端子台」など、便利な端子台と接続ケーブルを多数ご用意しています。

CN A：100ピン 0.8mmピッチコネクタ/CN B：100ピン 0.8mmピッチコネクタ

デジタル入出力両端コネクタ付ケーブル・アクセサリ対応表 100ピン 0.8mmピッチコネクタタイプ

端子台で配線する

	ケーブル（100ピン）		アクセサリ（100点）
	0.5m PCB100PS-0.5 1.5m PCB100PS-1.5 3.0m PCB100PS-3 5.0m PCB100PS-5 シールドケーブル		EPD-100A 端子台

96ピンハーフピッチコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

	変換ケーブル（96ピン）		アクセサリ（96点）
	1.5m PCB100/96PS-1.5 3.0m PCB100/96PS-3 5.0m PCB100/96PS-5 シールドケーブル		CM-64L EPD-96A EPD-96 DTP-64A 端子台 CCB-96 変換ターミナル

37ピン D-SUBコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

	変換ケーブル（37ピン×2）		アクセサリ（37点）
	1.5m PCB100WS-1.5 3.0m PCB100WS-3 5.0m PCB100WS-5 2分配シールドケーブル		CM-32L EPD-37A EPD-37 DTP-3C DTP-4C 端子台

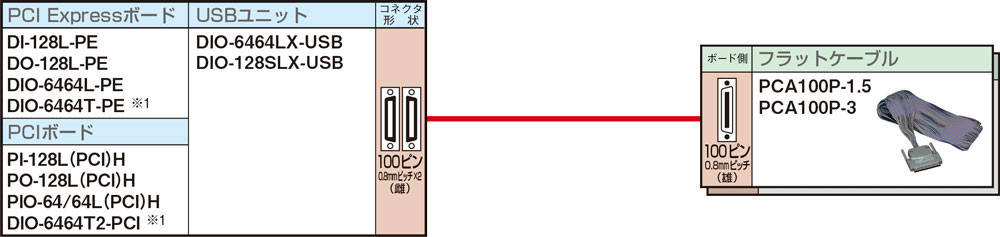

デジタル入出力片端コネクタ付ケーブル・アクセサリ対応表 100ピン 0.8mmピッチコネクタタイプ

	ケーブル（100ピン）
	1.5m PCA100P-1.5 3.0m PCA100P-3 フラットケーブル

バスタイプ	型式
PCI Express	DI-128L-PE DO-128L-PE DIO-6464L-PE DIO-6464T-PE
PCI	PI-128L(PCI)H PO-128L(PCI)H PIO-64/64L(PCI)H DIO-6464T2-PCI
USB	DIO-6464LX-USB DIO-128SLX-USB
