50ピンミニチュアリボンコネクタタイプのケーブル・アクセサリ

端子台などのアクセサリと接続ケーブルの選び方をわかりやすくご説明いたします。静電気・精度など、当社規定の出荷検査をクリアした安心のメーカー純正ケーブル、端子ねじを緩めても脱落しない「ねじアップ式端子台」など、便利な端子台と接続ケーブルを多数ご用意しています。

CN1：50ピンミニチュアリボンコネクタ

デジタル入出力両端コネクタ付ケーブル・アクセサリ対応表 50ピンミニチュアリボンコネクタタイプ

※1

ケーブルは、1.5ｍ以内からご選択ください。

端子台で配線する
37ピン D-SUBコネクタタイプのデバイスとアクセサリを共通化する
バラ線ケーブルで配線する
50ピンミニチュアリボンコネクタ採用のデバイス製品

端子台で配線する

	ケーブル（50ピン）		アクセサリ（50点）
	0.5m PCB50PS-0.5P 1.5m PCB50PS-1.5P 3.0m PCB50PS-3P シールドケーブル		EPD-50A 端子台

※
非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

アクセサリ -50コンタクト（50ピンミニチュアリボンコネクタ用）-

ねじアップ式端子台 EPD-Aシリーズ

端子ねじが脱落しません
「R型圧着端子ケーブルの配線は端子ねじを外すのが面倒」「端子ねじを緩めすぎてねじが落ちてしまった」こうしたご経験はありませんか？ねじアップ式の端子台なら大丈夫！端子ねじを緩めても内部のスプリングでリフトアップして保持して「端子ねじ」が脱落しません。

37ピン D-SUBコネクタタイプのデバイスとアクセサリを共通化する

37ピン D-SUBコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

	変換ケーブル（37ピン）		ケーブル（37ピン）		アクセサリ（37点）
	PCE50/37PS-0.5P シールドケーブル		0.5m PCB37PS-0.5P 1.5m PCB37PS-1.5P 3.0m PCB37PS-3P 5.0m PCB37PS-5P シールドケーブル 1.5m PCB37P-1.5 フラットケーブル		CM-32L EPD-37A EPD-37 DTP-3C DTP-4C 端子台

※
非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

バラ線ケーブルで配線する

デジタル入出力片端コネクタ付ケーブル対応表 50ピンミニチュアリボンコネクタタイプ

※1

ケーブルは、1.5ｍ以内からご選択ください。

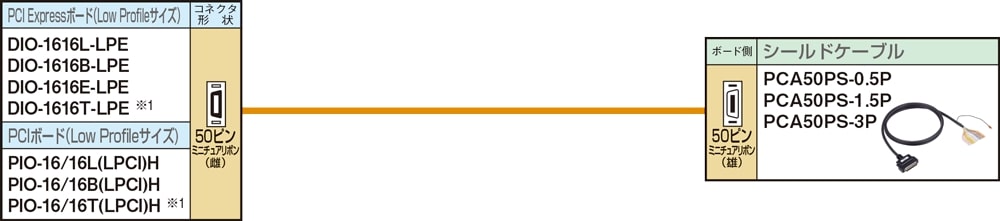

	ケーブル（50ピン）
	0.5m PCA50PS-0.5P 1.5m PCA50PS-1.5P 3.0m PCA50PS-3P シールドケーブル

※
非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。

50ピンミニチュアリボンコネクタ採用のデバイス製品

バスタイプ	型式
PCI Express	DIO-1616T-LPE DIO-1616L-LPE DIO-1616B-LPE
PCI	PIO-16/16L(LPCI)H PIO-16/16B(LPCI)H PIO-16/16T(LPCI)H

ケーブル・端子台アクセサリ対応表
