96ピンハーフピッチコネクタタイプのケーブル・アクセサリ

端子台などのアクセサリと接続ケーブルの選び方をわかりやすくご説明いたします。静電気・精度など、当社規定の出荷検査をクリアした安心のメーカー純正ケーブル、端子ねじを緩めても脱落しない「ねじアップ式端子台」など、便利な端子台と接続ケーブルを多数ご用意しています。

CN1：96ピンハーフピッチコネクタ

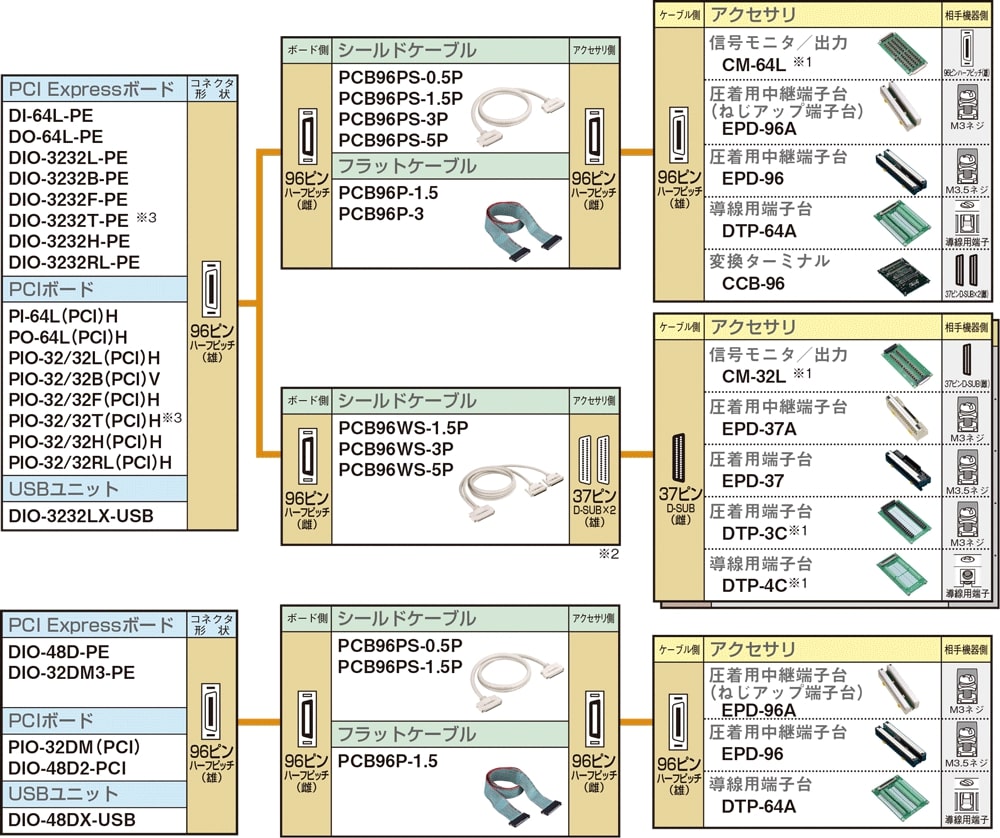

デジタル入出力両端コネクタ付きケーブル・アクセサリ対応表 96ピンハーフピッチコネクタタイプ

端子台で配線する

	ケーブル（96ピン）		アクセサリ(96点)
	0.5m PCB96PS-0.5P 1.5m PCB96PS-1.5P 3.0m PCB96PS-3P 5.0m PCB96PS-5P シールドケーブル 1.5m PCB96P-1.5 3.0m PCB96P-3 フラットケーブル		CM-64L EPD-96A EPD-96 DTP-64A CCB-96 端子台

37ピン D-SUBコネクタを採用したデバイスのアクセサリを流用したり、共通化したりする場合の接続方法です。

	変換ケーブル（37ピン×2）		アクセサリ（37点）
	1.5m PCB96WS-1.5P 3.0m PCB96WS-3P 5.0m PCB96WS-5P 2分配シールドケーブル		CM-32L^※1 EPD-37A EPD-37 DTP-3C^※1 DTP-4C^※1 端子台

※
非絶縁TTL/LVTTL入出力のデバイスは長さ1.5m以内のケーブルをご使用ください。
※
DIO-32DM-PE、PIO-32DM（PCI）、DIO-48D-PE、PIO-48D（PCI）、DIO-48D2-PCI、DIO-48DX-USBでは、この接続方法はできません。
※1
DTP-3A、DTP-4AはDIO-3232H-PE、DIO-3232RL-PE、PIO-32/32H(PCI)H、PIO-32/32RL(PCI)Hでは使用できません。

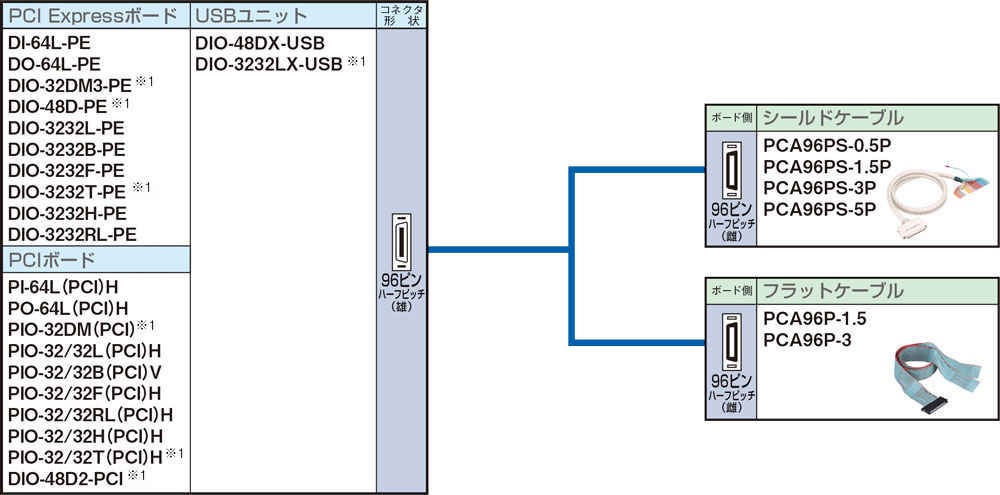

デジタル入出力片端コネクタ付ケーブル対応表 96ピンハーフピッチコネクタタイプ

	ケーブル（96ピン）
	0.5m PCA96PS-0.5P 1.5m PCA96PS-1.5P 3.0m PCA96PS-3P 5.0m PCA96PS-5P シールドケーブル 1.5m PCA96P-1.5 3.0m PCA96P-3 フラットケーブル（48ピン×2）

バスタイプ	型式
PCI Express	DI-64L-PE DO-64L-PE DIO-3232L-PE DIO-3232B-PE DIO-3232F-PE DIO-3232T-PE DIO-3232H-PE DIO-3232RL-PE DIO-48D-PE DIO-32DM3-PE
PCI	PI-64L(PCI)H PO-64L(PCI)H PIO-32/32L(PCI)H PIO-32/32B(PCI)V PIO-32/32F(PCI)H PIO-32/32T(PCI)H PIO-32/32H(PCI)H PIO-32/32RL(PCI)H PIO-32DM(PCI) DIO-48D2-PCI
USB	DIO-3232LX-USB DIO-48DX-USB
