  2. CONPROSYS® nanoシリーズ EtherCAT通信DC同期対応I/Oモジュール 新発売

新製品のお知らせ - CONPROSYS® nanoシリーズ
EtherCAT通信DC同期対応I/Oモジュール 新発売

  • 製品・サービス

アフリカ、アジア、ヨーロッパ、日本、中東、北米、オセアニア、中南米

株式会社コンテックは、CONPROSYS® nanoシリーズの新製品として、I/Oモジュール7種を本日より発売を開始いたしました。 新製品は、デジタル入出力/アナログ入出力/カウンタ入力の機能を追加する拡張I/Oモジュールで、各対応ユニットに装着することにより、EtherCAT通信、Modbus通信、USB対応のリモートI/Oとして使用できます。

CPSN-DI-08FCL CPSN-DI-08FCL

CPSN-DI-08FCRL CPSN-DI-08FCRL

CPSN-DO-08FPW CPSN-DO-08FPW

CPSN-AI-1604LI CPSN-AI-1604LI

CPSN-AO-1204LI CPSN-AO-1204LI

CPSN-AO-1602LC2 CPSN-AO-1602LC2

CPSN-CNT-3201I2 CPSN-CNT-3201I2

型式 品名 価格 (税込)
CPSN-DI-08FCL nanoシリーズ デジタル入力(8ch、シンク、DC同期) ¥16,390
CPSN-DI-08FCRL nanoシリーズ デジタル入力(8ch、ソース、DC同期) ¥16,390
CPSN-DO-08FPW nanoシリーズ デジタル出力(8ch、シンク、DC同期) ¥16,390
CPSN-AI-1604LI nanoシリーズ アナログ入力(4ch、16bit) ¥18,590
CPSN-AO-1204LI nanoシリーズ アナログ出力(4ch、12bit、DC同期) ¥25,190
CPSN-AO-1602LC2 nanoシリーズ アナログ出力(2ch、16bit、DC同期) ¥35,640
CPSN-CNT-3201I2 nanoシリーズ カウンタ入力(1ch、32bit、500KHz、DC同期) ¥18,590

主な特長

  • EtherCAT通信DC同期機能に対応(CPSN-AI-1604LI除く)

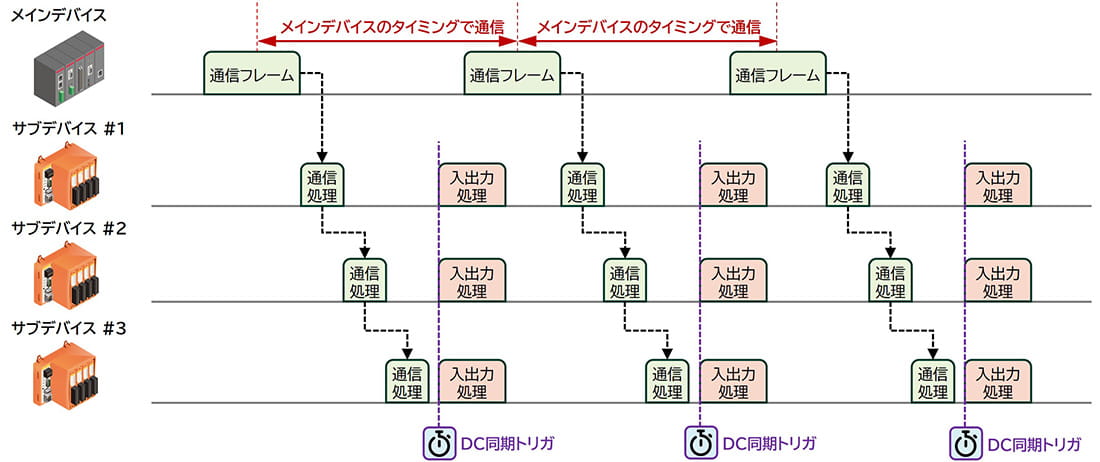

    EtherCAT対応リモートI/Oカプラユニット装着時に、DC(Distributed Clocks)同期制御機能に対応しています。 EtherCATサブデバイス上に搭載されたDC同期トリガに合わせ、システム全体のタイミングを揃えた制御や計測を実現します。 サブデバイス間のDC同期トリガの誤差は1µsec以内に抑えられています。

Distributed Clocks
型式 主な特長 EtherCAT通信
DC同期対応
CPSN-DI-08FCL
CPSN-DI-08FCRL 		・応答速度1μsec以内のフォトカプラ絶縁入力
・入力信号すべてをアップカウンタとして使用可能
・デジタルフィルタ機能搭載 		〇
CPSN-DO-08FPW ・応答速度1μsec以内のデジタルアイソレータ絶縁出力
・任意の周期のパルスを出力できるPWM出力機能搭載 ※ 		〇
CPSN-AI-1604LI ・バス絶縁型アナログ電圧入力、アナログ電流入力 -
CPSN-AO-1204LI ・バス絶縁型アナログ電圧出力、アナログ電流出力 〇
CPSN-AO-1602LC2 ・チャネル間絶縁型アナログ電圧出力、アナログ電流出力
・CPSN-AO-1602LCの後継品 		〇
CPSN-CNT-3201I2 ・32ビットアップダウンカウンタ1チャネル
・CPSN-CNT-3201Iの後継品 		〇
  • ※
    機能の使用可否については各対応ユニットのソフトウェアマニュアルを参照ください。

対応ユニット

  型式 機能
EtherCAT対応
リモートI/Oカプラユニット 		CPSN-EOB471EC-41※1 EtherCATサブデバイス
4× I/Oモジュール用スロット
CPSN-EOB471EC-81※1 EtherCATサブデバイス
8× I/Oモジュール用スロット
リモートI/Oカプラユニット CPSN-MCB271-S1-041※1 1× LAN, 1× RS-232C
4× I/Oモジュール用スロット
CPSN-MCB271-1-041※1 2× LAN
4× I/Oモジュール用スロット
CPSN-MCB271-1-081※1 2× LAN
8× I/Oモジュール用スロット
プログラマブル
リモートI/O カプラユニット 		CPSN-PCB271-S1-041※2 IEC 61131-3準拠プログラミング
4× I/Oモジュール用スロット
モジュール式 USB I/Oユニット CC-USB271-CPSN4※1 USB Type-Cポート
4× I/Oモジュール用スロット
  • ※1
    CPSN-CNT-3201I2モジュールの対応は4月中旬を予定しています。
  • ※2
    CPSN-PCB271-S1-041ユニットでの新製品対応については、現在準備を進めており、順次対応予定です。
