  1. アナログ Gシリーズ

高速高精度マルチファンクションDAQ

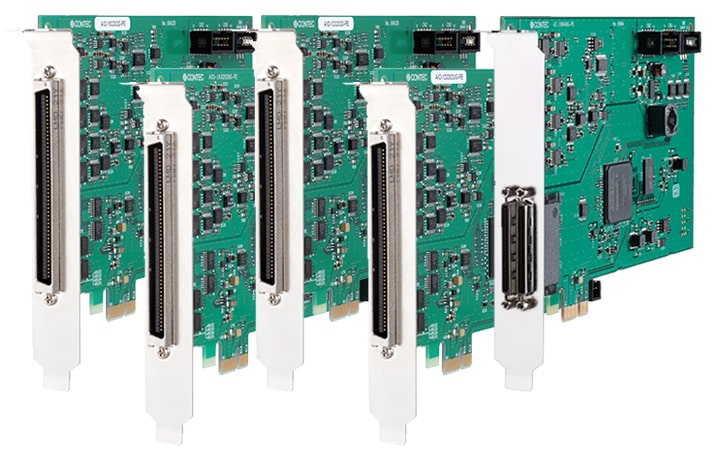

アナログ Gシリーズ

サポートソフトウェアのダウンロード

アナログ入力／アナログ出力／デジタル入出力／カウンタ搭載
高性能・多機能シングルDAQデバイス

アナログ入力に加えて、アナログ出力 2ch、デジタル入出力 16点、32bit カウンタ 2chを備えた高性能マルチファンクションデバイスです。多様な信号入出力を必要とする計測制御システムをコンパクトかつリーズナブルな価格で実現できます。

アナログ G シリーズ

アナログ入力 アナログ出力
チャネル数 分解能 変換速度 チャネル数 分解能 変換速度
AIO-163202UG-PE シングルエンド: 32ch
(差動: 16ch)		 16bit 1μsec/ch 2ch 16bit 10μsec
AIO-163202G-PE 10μsec/ch
AIO-123202UG-PE 12bit 1μsec/ch 12bit 6μsec
AIO-123202G-PE 10μsec/ch
AI-1664UG-PE シングルエンド: 64ch
(差動: 32ch)		 16bit 1μsec/ch - - -

アナログ Eシリーズの機能を受け継ぐ正統後継デバイス
アナログ Fシリーズの上位互換デバイス

アナログ Gシリーズは、PCベースの高性能アナログ計測デバイスの主力として長年支持されてきたロングセラー製品「アナログ Eシリーズ」を受け継ぐ後継デバイスです。変換ケーブル (DT-G2E-16/DT-G2E-32) を使用することでアナログEシリーズのコネクタピンアサインが再現されますので、アナログEシリーズ用のアクセサリ、ユーザー設計資産をそのまま流用することができます。※

またアナログ Gシリーズは、アナログ Fシリーズの上位デバイスでもあり、コネクタピンアサインはアナログ Fシリーズと共通です。アナログ Fシリーズ用のアクセサリ、ユーザー設計資産をそのまま流用することができます。※

  • ※
    AI-1664UG-PEは除く

DMAバスマスタ転送機能による高速連続サンプリング

DMAバスマスタ転送機能により、デバイスの最高変換速度を維持したまま長時間連続サンプリングが可能です。また、バスマスタ転送でアナログ入力データを転送する場合は、アナログ入力のクロック信号に同期したアナログ出力、デジタル入力、デジタル出力、カウンタデータなどを同時に転送することができます。高速かつ長時間のデータ収集が必要な部品検査装置・計測テストベンチに理想的です。

イベントコントローラによる高度な同期制御

各信号入出力のトリガ/ステータスを統合管理するイベントコントローラを搭載、ハードウェアレベルで信号入出力の同期制御が可能です。低遅延・リアルタイムが求められる工場オートメーションや混合信号テストのアプリケーションに理想的です。

最大16デバイスの同期動作 (同期コネクタ接続)

最大16デバイスによる同期動作をサポート、外部配線によるクロック同期は不要です。専用ケーブルで同期コネクタ接続されたデバイスは、イベントコントローラによる同期動作が可能です。同期コネクタを搭載した他の当社製デバイスとの同期動作も可能です。

同期動作対応 (同期コネクタ搭載) 製品

豊富な機能拡張モジュール／配線用アクセサリ

バッファアンプ (オペアンプ)／同時サンプリング (サンプル/ホールドアンプ)／熱電対入力／ゲインアンプ／ローパスフィルタなどの機能拡張モジュール、BNC端子台／ねじ止め端子台／耐ノイズケーブルなどの配線用アクセサリを多数用意しています。

ジャンパレス・トリマレス設計 (ソフトウェア設定)

各種デバイスの機能設定をコンピュータに実装したままソフトウェアから行えます。

  • アナログ入力レンジ設定：±10V、±5V、±2.5V、±1.25 (AIO-123202G-PEのみ)、0 - +10V、0 - +5V、0 - +2.5V、0 - +1.25V (AIO-123202G-PEのみ)
  • アナログ出力レンジ設定：±10V、±5V、±2.5V、±1.25V、0 - +10V、0 - +5V、0 - +2.5V (AI-1664UG-PEは除く)
  • アナログ入出力校正設定：出荷時およびユーザープリセット (AI-1664UG-PEはアナログ入力校正設定)
  • デジタルフィルタ設定 (外部トリガ/クロック、デジタル入力、カウンタ)：0～16000μs
