CONTEC

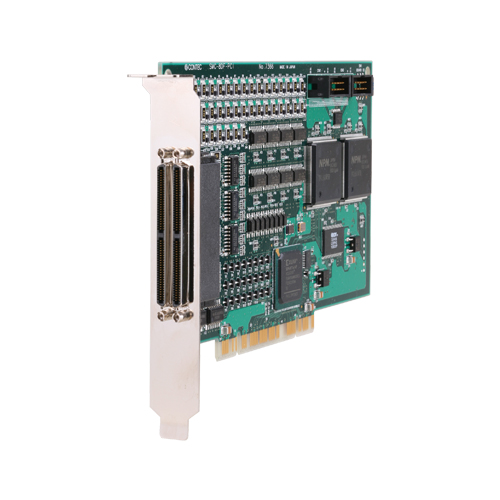

SMC-8DF-PCI PCI対応高速ラインドライバ出力8軸モーションコントロールボード高機能版

  • 生産終了品
  • 標準保証3年
  • 延長保証最長6年
  • 修理受付期限 : 2021年12月24日

代替推奨品はこちら

※期限内であってもお受けできない場合があります。

  • 多軸独立制御ができ、最大 6.5Mpps のパルス出力が可能
  • 位置決め、直線/円弧補間、フレーム連続動作、同期制御などの多彩な制御動作が可能
  • エンコーダ入力およびパルス出力回路に接続できる出力および入力形式が多様
  • 目標位置決め情報を各軸最大 1024 フレーム記憶し、CPU に負担をかけずに制御可能
  • 複数枚、複数軸の同期制御機能を持ち、動作開始や停止のタイミングを揃えることが可能
  • Windows に対応したドライバライブラリを添付
  • 延長保証サービスは日本国内でのみご利用いただけます。Extended warranty service is only available within Japan.

価格・オプション

代替推奨品

製品名 説明
PCI対応 高速ラインドライバ/オープンコレクタ出力8軸モーションコントロールボード高機能版
SMC-8DF2-PCI
機能追加した上位互換製品です。コネクタ、ピン配置に互換があります。その他、相違点の詳細はマニュアルを参照ください。

モデル・ご注文型式

型式 モデル/適合規格 保証ランク 価格
SMC-8DF-PCI PCI対応高速ラインドライバ出力8軸モーションコントロールボード高機能版
  • CEマーク
  • VCCI適合
ESP-F6C ¥124,520
(本体価格 ¥113,200)

オプション

ケーブル

アイテム アイテム名 最低価格
PCA100P 100ピン0.8mmピッチコネクタ用 片側コネクタ付フラットケーブル ¥16,940
(本体価格 ¥15,400)
PCB100PS 100ピン0.8mmピッチコネクタ用両側コネクタ付シールドケーブル ¥15,620
(本体価格 ¥14,200)

端子台

アイテム アイテム名 最低価格
EPD-100A 圧着用中継端子台 (M3ネジ、100点) ¥25,960
(本体価格 ¥23,600)

その他アクセサリ

アイテム アイテム名 最低価格
CCB-SMC2 SMCシリーズ用変換ターミナル ¥15,620
(本体価格 ¥14,200)

ソフトウェア開発キット (SDK)

アイテム アイテム名 最低価格
API-SMC(WDM) Windows 版 高機能モーションコントロールドライバ ダウンロード(無料)
API-TIMER(W32) Windows 版 タイマドライバ ダウンロード(無料)

保証延長サービス

アイテム アイテム名 最低価格
ESP-F6 保証延長サービスパック (6年一括コース) [ 保証ランク: A / B / C ] ¥2,310
(本体価格 ¥2,100)
