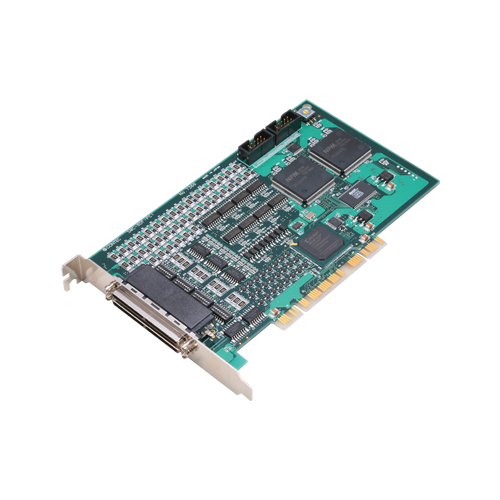

SMC-8DF-PCI PCI対応高速ラインドライバ出力8軸モーションコントロールボード高機能版

生産終了品

標準保証3年
延長保証最長6年

修理受付期限 : 2021年12月24日

代替推奨品はこちら

※期限内であってもお受けできない場合があります。

多軸独立制御ができ、最大 6.5Mpps のパルス出力が可能
位置決め、直線/円弧補間、フレーム連続動作、同期制御などの多彩な制御動作が可能
エンコーダ入力およびパルス出力回路に接続できる出力および入力形式が多様
目標位置決め情報を各軸最大 1024 フレーム記憶し、CPU に負担をかけずに制御可能
複数枚、複数軸の同期制御機能を持ち、動作開始や停止のタイミングを揃えることが可能
Windows に対応したドライバライブラリを添付

※
延長保証サービスは日本国内でのみご利用いただけます。

対応OSはこちら

機能・仕様

拡張モジュール

シリーズ
バス仕様	PCI
サイズ	ショートサイズ
使用コネクタ	2x 0.8mmピッチ 100-pin (メス)

モーション制御

チャネル数	8-ch
速度範囲	0.1 ~ 6.5Mpps

カウンタ

チャネル数	8-ch
カウント方式	28-bit アップダウン
応答速度	5MHz [差動出力]; 3MHz [TTL出力]; 1MHz [オープンコレクタ出力]

対応OS

対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit)

Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit)

※
使用ソフトウェアによって対応OSが異なります。対応OSおよび対応ディストリビューションはソフトウェアのReadmeやオンラインヘルプを参照ください。
