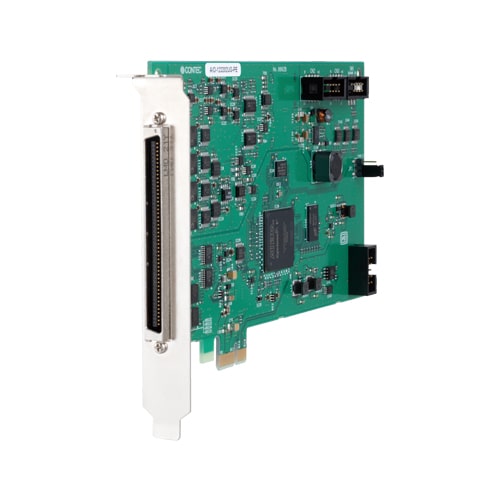

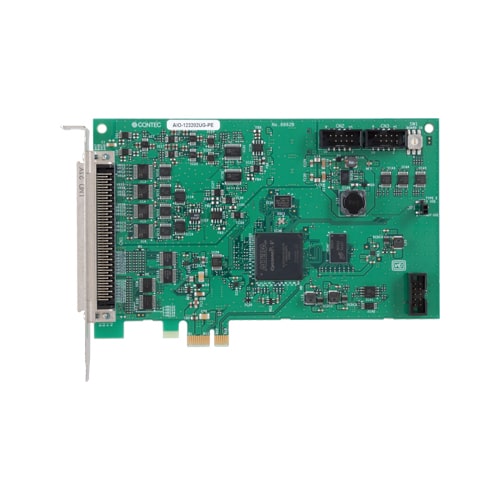

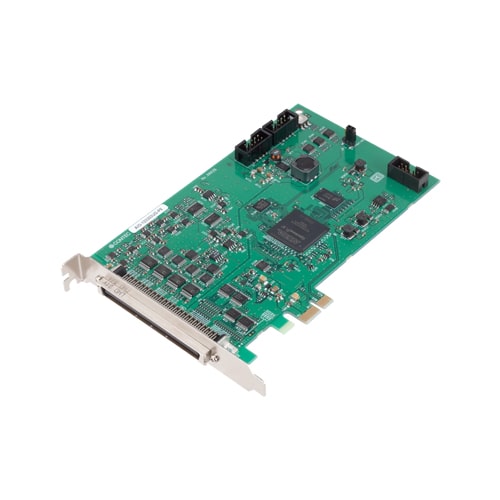

AIO-123202UG-PE アナログ入出力 PCI Express ボード 32ch(12bit 1MSPS) / 2ch カウンタ - マルチファンクションDAQ Gシリーズ

標準保証3年
延長保証最長6年

アナログ入力 / アナログ出力 / デジタル入出力 / カウンタ搭載の高性能・多機能シングルDAQデバイス
「アナログEシリーズ」を受け継ぐ正統後継デバイス、「アナログFシリーズ」の上位デバイス
DMAバスマスタ転送機能による高速連続サンプリング
イベントコントローラによる多彩な変換が可能
最大16デバイスの同期動作 (同期コネクタ接続)
豊富な機能拡張モジュール / 配線用アクセサリ

※
延長保証サービスは日本国内でのみご利用いただけます。

他モデル

機能・仕様

拡張モジュール

シリーズ	アナログ Gシリーズ (マルチファンクションタイプ)
バス仕様	PCI Express
サイズ	ショートサイズ
使用コネクタ	1x 1.27mmピッチ 96-pin (オス); 2x ピンヘッダ 10-pin (オス)

アナログ入出力

入力チャネル数	シングルエンド 32-ch (差動 16-ch)
入力レンジ	±10V; ±5V; ±2.5V; 0 ~ 10V; 0 ~ 5V; 0 ~ 2.5V
ADC 分解能	12-bit
サンプリングレート	1μsec/ch (max.)
入力バッファメモリ	128M Word
出力チャネル数	2-ch
出力レンジ	±10V; ±5V; ±2.5V; ±1.25V; 0 ~ 10V; 0 ~ 5V; 0 ~ 2.5V
DAC 分解能	12-bit
アップデートレート	6μsec (max.)
出力バッファメモリ	256k Word

デジタル入出力

入力点数	8点/16点
出力点数	8点/16点
双方向点数	16点
応答速度 (入力)	200nsec (max.)
応答速度 (出力)	200nsec (max.)
動作電圧 (入力)	3.3VDC-LVTTL
動作電圧 (出力)	3.3VDC-LVTTL
入力回路	非絶縁LVTTLレベル入力 (正論理)
出力回路	非絶縁LVTTLレベル出力 (正論理)
内蔵電源	-

カウンタ

チャネル数	2-ch
カウント方式	32-bit アップ
応答速度	10MHz

対応OS

対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Linux

※
使用ソフトウェアによって対応OSが異なります。対応OSおよび対応ディストリビューションはソフトウェアのReadmeやオンラインヘルプを参照ください。
