IoT時代のリモートI/Oシステム nanoシリーズ

点在するローカルデバイスのデジタル化に欠かせないリモートI/O機器。
使いやすくコストパフォーマンスに優れたCONPROSYS nanoが産業システムのデジタルトランスフォーメーションを加速します。

I/Oモジュール

カプラユニットに各種I/Oインターフェイスを拡張するモジュールです。

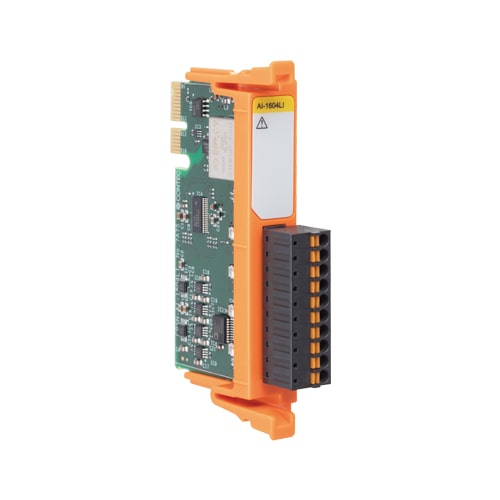

アナログ入力モジュール

型式 入力形式※1 入力チャネル 電圧入力※1 電流入力※1※2 消費電力 コネクタ

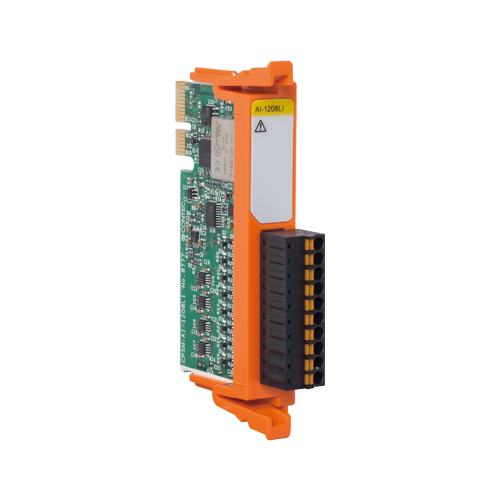

CPSN-AI-1208LI
シングルエンド入力、
または差動入力		 8ch（シングルエンド入力）、
4ch（差動入力）		 ±10V、±5V、
±2.5V、
0～10V、
12bit、
バス絶縁		 ±20mA 12bit、
バス絶縁		 1.4W 端子台
（2ピース
3.81ピッチ 10pin）
CPSN-AI-2408LI
±10V、±5V、
±2.5V、
0～10V、
0～5V
24bit、
バス絶縁		 ±20mA、
0～20mA、
24bit、
バス絶縁		 1W
  • ※1
    入力形式と入力レンジは全入力チャネルを一括で切り替えします。
  • ※2
    電流入力は差動入力のみの対応です。

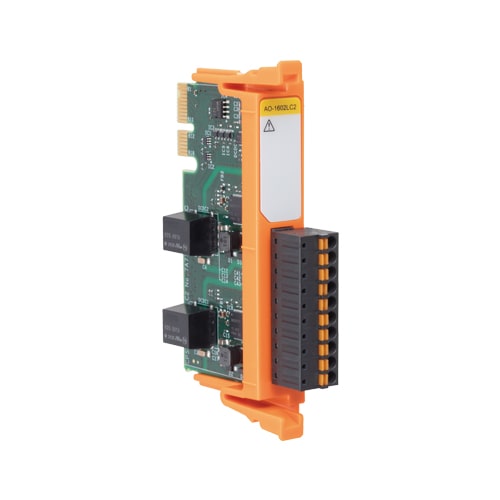

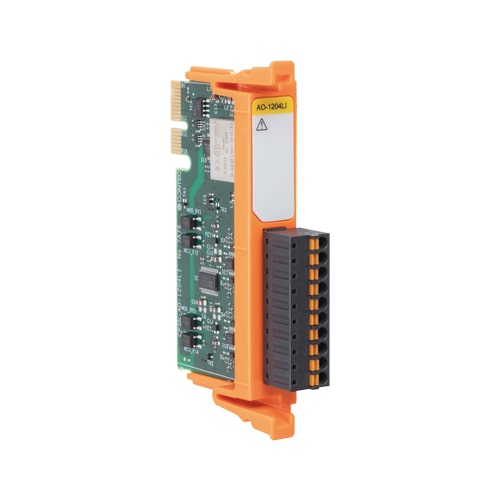

アナログ出力モジュール

型式 出力形式  チャネル数/絶縁仕様 分解能 電圧出力レンジ 電流出力レンジ 消費電力 コネクタ
CPSN-AO-1602LC
電圧/電流出力 2ch/チャネル間絶縁 16bit ±10V、±5V、0～10V、0～5V 0～20mA 2.1W 端子台
（2ピース
3.81ピッチ 10pin）

製品選びに迷ったら！アナログ入出力、A/D変換、D/A変換の基礎知識と用語集を図解入りで分りやすく解説

センサモジュール

型式 入力形式 チャネル数/絶縁仕様 対応センサ 消費電力 コネクタ
CPSN-SSI-4C
熱電対入力（差動入力） 4ch/バス絶縁 熱電対
J, K, E, N, R, S, T		 1.1W 端子台（2ピース 3.81ピッチ 10pin）

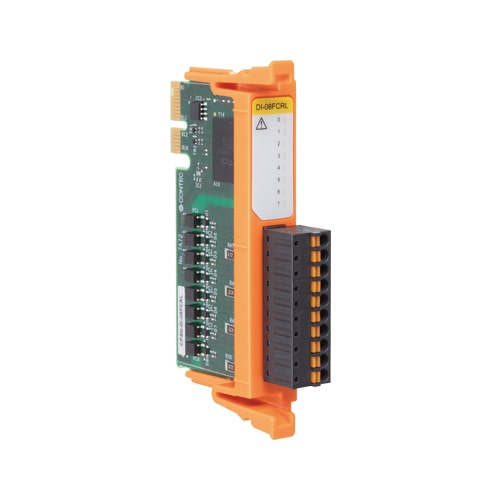

デジタル入出力モジュール

型式 入力 出力 消費電力 コネクタ
CPSN-DI-08L
8点
フォトカプラ絶縁入力
（電流シンク（負論理）/
ソース（正論理）出力対応）		 — 0.3W 端子台
（2ピース
3.81ピッチ 10pin）
CPSN-DI-08BL
（内蔵電源：12VDC）
8点
フォトカプラ絶縁入力
（電流シンク出力対応）
（負論理）		 — 0.9W
CPSN-DI-16BCL
（外部電源12-24VDC/
内蔵電源12VDC）
16点
フォトカプラ絶縁入力
（電流シンク（負論理）/
ソース（正論理）出力対応）
簡易カウンタ機能付き		 — 1.3W MILコネクタ（20pin）

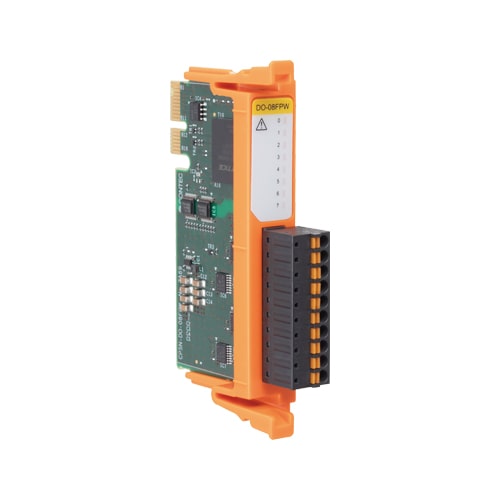

CPSN-DO-08L
— 8点
フォトカプラ絶縁 オープンコレクタ出力
（電流シンクタイプ）
（負論理）		 0.4W 端子台
（2ピース
3.81ピッチ 10pin）
CPSN-DO-08BL
（内蔵電源：12VDC）
— 8点
フォトカプラ絶縁 オープンコレクタ出力
（電流シンクタイプ）
（負論理）		 1.2W
CPSN-DO-08RL
— 8点
フォトカプラ絶縁出力
（電流ソースタイプ）
（正論理）		 0.3W
CPSN-DO-08BRL
（内蔵電源：12VDC）
— 8点
フォトカプラ絶縁出力
（電流ソースタイプ）
（正論理）		 1.2W
CPSN-DO-16L
— 16点
フォトカプラ絶縁 オープンコレクタ出力
（電流シンクタイプ）
（負論理）		 0.5W MILコネクタ（20pin）
CPSN-DO-16BL
（内蔵電源：12VDC）
— 16点
フォトカプラ絶縁 オープンコレクタ出力
（電流シンクタイプ）
（負論理）		 0.5W
CPSN-DIO-08SL
双方向：8点（1点ごとに入力、もしくは出力として使用可能）
入力：フォトカプラ絶縁入力（電流シンク（負論理）出力対応）
出力：フォトカプラ絶縁 オープンコレクタ出力（電流シンクタイプ）（負論理）		 0.3W 端子台
（2ピース
3.81ピッチ 10pin）

製品選びに迷ったら！用語解説からインターフェイス回路の特性までわかりやすく解説

リレーモジュール

型式 入力 出力 消費電力 コネクタ
CPSN-RRY-4PCA
CPSN-RRY-4PCA
ー 4点 リレー接点（a接点）出力 1.2W 端子台（2ピース 3.81ピッチ 10pin）

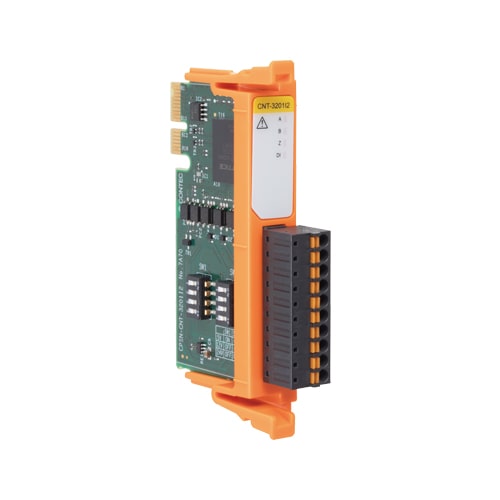

カウンタモジュール

型式 入力 出力 消費電力 コネクタ
CPSN-CNT-3201I
CPSN-CNT-3201I
A相/UP 1点
B相/DOWN 1点
Z相/CLR 1点
汎用入力 1点
フォトカプラ絶縁入力		 一致出力 1点
フォトカプラ絶縁 オープンコレクタ出力		 0.4W 端子台（2ピース 3.81ピッチ 10pin）

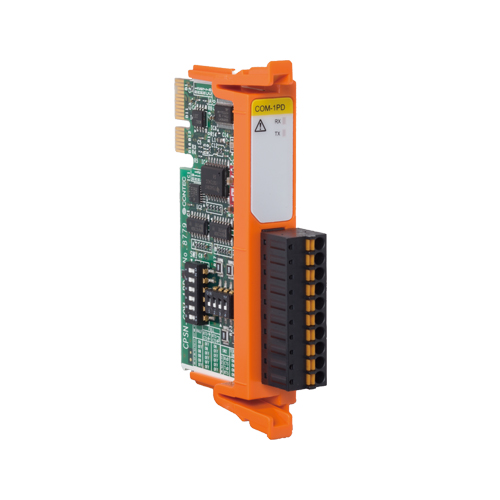

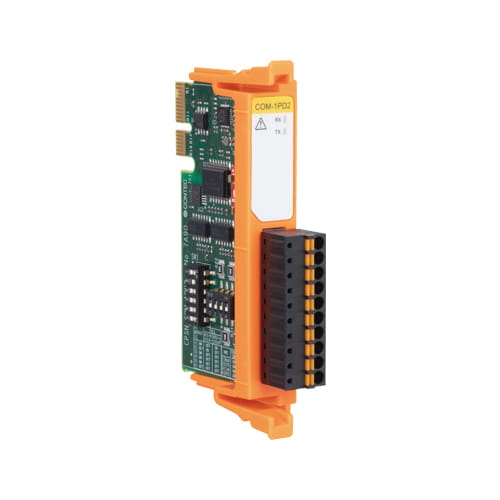

シリアル通信モジュール

型式 伝送方法 チャネル数/絶縁仕様 消費電力 コネクタ
CPSN-COM-1PD
RS-422A/485
非同期シリアル伝送
（全二重/半二重）		 1ch/バス絶縁 1.7W 端子台（2ピース 3.81ピッチ 10pin）

4G LTEモジュール

型式 通信方式 無線周波数 アンテナ 消費電力 コネクタ
CPSN-COM-1GM1
4G LTE(Cat.M1) LTE-FDD…B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B28
LTE-TDD…B39		 SMA コネクタ 1.1W -

製品選びに迷ったら！用語解説からプログラミング方法までわかりやすく解説

オプション

DINレール組み込み型電源ユニット

型式 定格電圧入力範囲 定格出力電圧 定格出力電流 供給電力
CPS-PWD-30AW24-01
100～240V（50～60Hz） 24VDC 1.3A（Max） 30W
CPS-PWD-90AW24-01
100～240V（50～60Hz） 24VDC 3.8A（Max） 90W
  • ※
    電源ユニットには、DCケーブルおよびI/O 3Pinコネクタを添付しています。
  • ※
    AC電源ケーブルを別途ご用意していただく必要があります。当社ではAC電源ケーブル（型式：IPC-ACCODE3）（別売）をご用意しています。

AC電源ケーブル

型式 定格容量 ケーブル 端子
IPC-ACCODE3
125VAC 7A 2m 3極丸端子

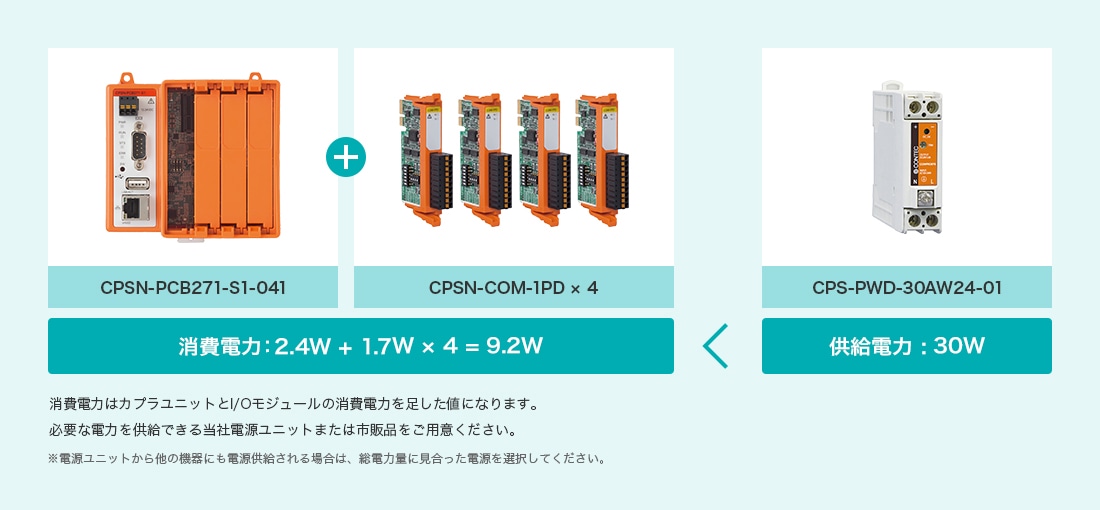

電源ユニットの選択

CPSN-PCB271-S1-041 + CPSN-COM-1PD ｘ 4, 消費電力：2.4W + 1.7W ｘ 4 = 9.2W < CPS-PWD-30AW24-01, 供給電力：30W, 消費電力はカプラユニットとI/Oモジュールの消費電力を足した値になります。必要な電力を供給できる当社電源ユニットまたは市販品をご用意ください。（※電源ユニットから他の機器にも電源供給される場合は、総電力量に見合った電源を選択してください。）
